Facile fabbricazione di fotodetettori porosi BixSy/Si mediante ablazione laser in liquido in un unico passaggio

Convertire la luce in segnali con sottili film porosi

Dalle fotocamere degli smartphone alle reti in fibra ottica, la vita moderna dipende da dispositivi in grado di percepire deboli lampi di luce e trasformarli in segnali elettrici. Questo articolo esplora un modo semplice per realizzare tali sensori di luce — detti fotodetettori — usando un materiale relativamente sicuro e abbondante in natura, e mostra come la regolazione del laser durante la fabbricazione possa aumentare notevolmente le loro prestazioni.

Un minerale gentile con doti potenti

Il lavoro si concentra sul solfuro di bismuto, un composto che si trova in natura e appartiene a una famiglia di materiali noti per assorbire efficacemente la luce pur essendo in gran parte non tossici. Il solfuro di bismuto è particolarmente efficace nell’assorbire luce visibile e nel vicino infrarosso — le stesse gamme usate in molte tecnologie di imaging e comunicazione. La sua scala energetica interna, o gap di banda, si colloca in una fascia favorevole che lo rende promettente per celle solari e fotodetettori. Studi precedenti hanno dimostrato che riducendo questo materiale alla scala nanometrica o modificandone leggermente la composizione, i ricercatori possono modulare il suo assorbimento ed emissione di luce. La sfida è stata ottenere strutture pulite e ben controllate senza ricorrere a processi complessi e costosi.

Creare nanosponge con un laser in un becher

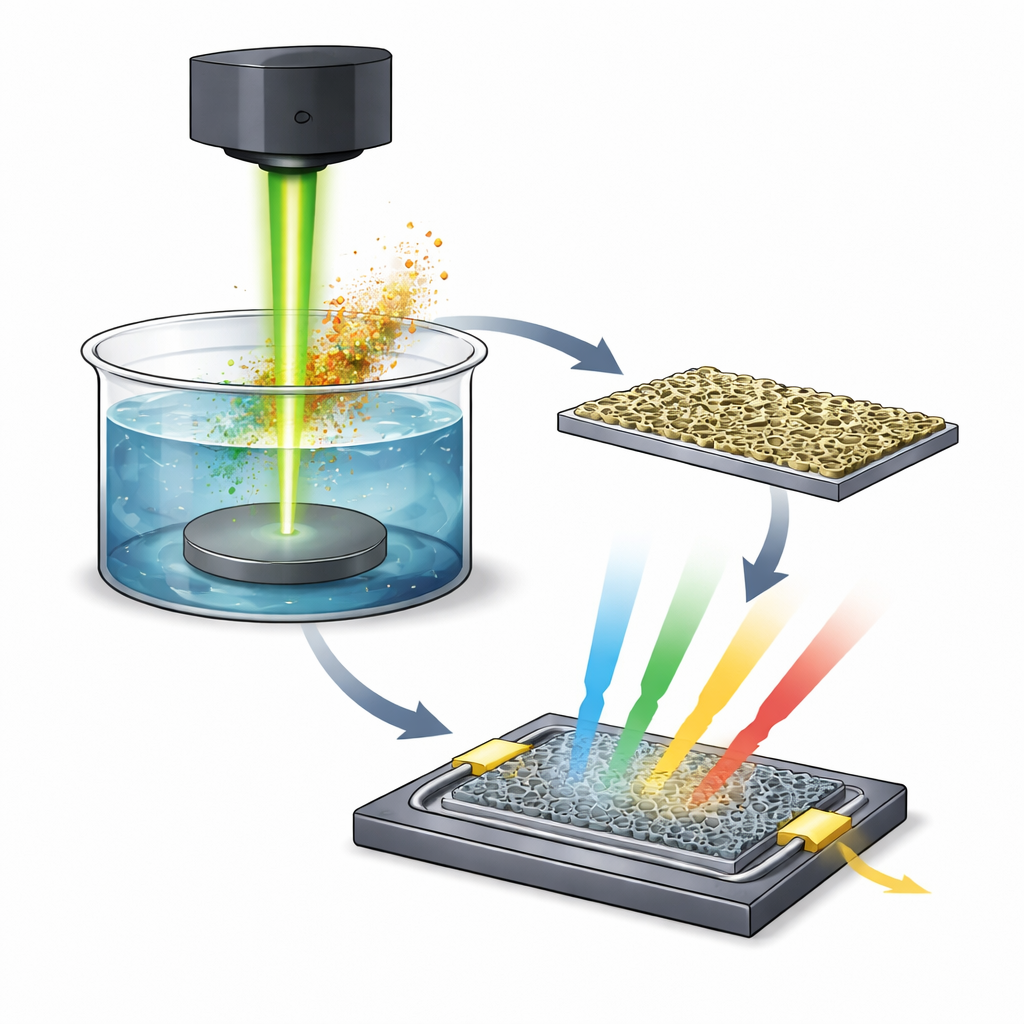

Invece dei tradizionali forni ad alta temperatura o bagni chimici, il gruppo ha usato una tecnica chiamata ablazione laser pulsata in liquido. Hanno posto un pellet solido di bismuto sul fondo di una soluzione poco profonda di tiourea — un liquido che fornisce atomi di zolfo — e hanno sparato brevi e intensi impulsi di luce laser verde sul pellet. Ogni impulso stacca atomi dalla superficie nel liquido, dove incontrano zolfo e formano rapidamente piccolissime particelle di solfuro di bismuto. Mantenendo costante il numero di impulsi ma variando l’energia del laser, i ricercatori hanno potuto modulare quanto materiale veniva asportato e come crescevano le particelle. Le particelle risultanti sono state quindi spin‑coated su wafer di silicio come sottili rivestimenti, formando uno strato poroso, simile a una spugna, sopra il silicio.

Dai film a struttura spugnosa a chip sensori di luce

Le immagini al microscopio hanno rivelato che questi rivestimenti non sono pellicole lisce ma intricati reticoli tridimensionali di pori e pareti sottili, con dimensioni dei pori dell’ordine di decine di nanometri. A una particolare energia del laser, il film assomiglia a una griglia altamente uniforme di cavità interconnesse che copre quasi l’80% della superficie. Questa struttura crea una superficie interna molto ampia dove la luce può essere intrappolata e assorbita, e dove possono generarsi cariche elettriche. Le misure hanno confermato che il materiale formato è solfuro di bismuto cristallino, con un ordine interno che migliora all’aumentare dell’energia laser. I test ottici hanno mostrato che il bordo di assorbimento dei film si sposta leggermente con l’energia del laser, indicando che la dimensione e l’organizzazione delle nanoparticelle, così come piccole deviazioni dalla composizione ideale, modificano sottilmente l’interazione del materiale con la luce.

Costruire e testare i rilevatori di luce

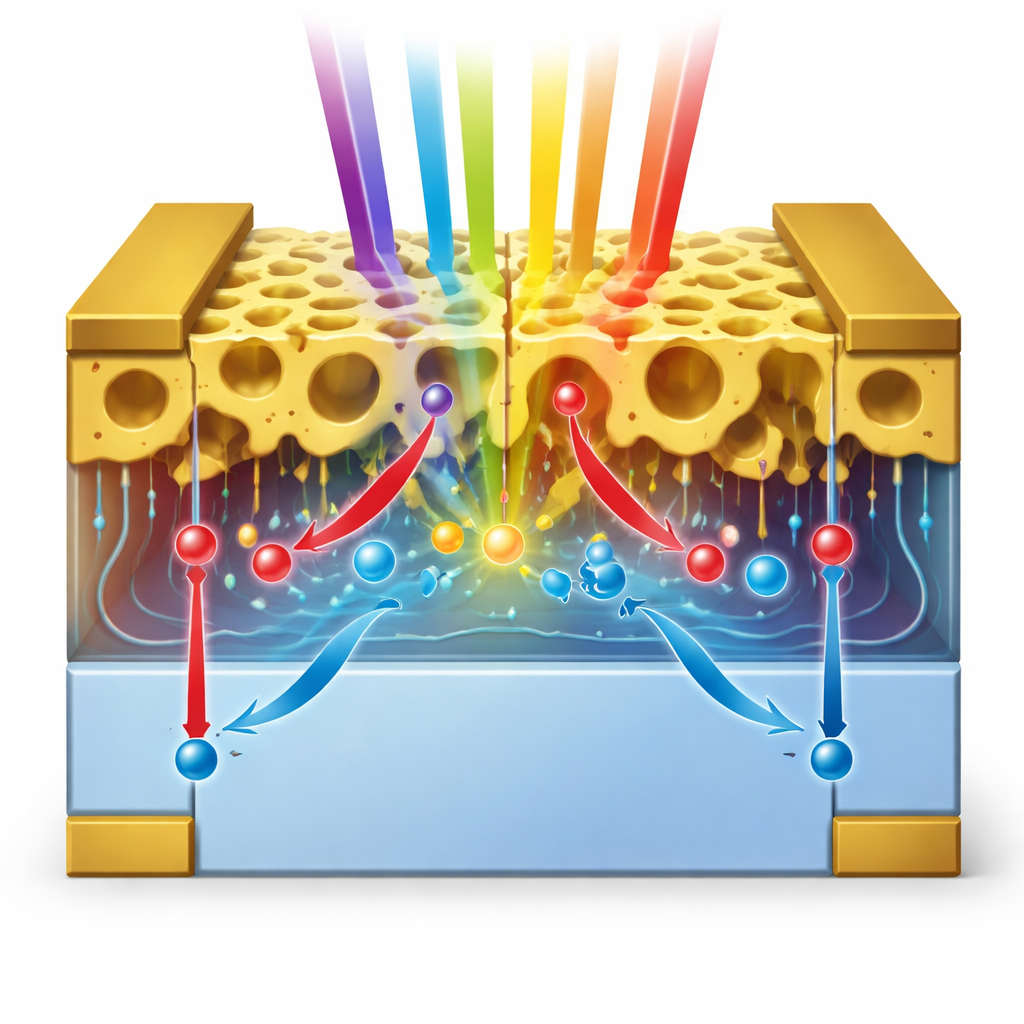

Per trasformare questi film in fotodetettori funzionanti, i ricercatori hanno inserito lo strato poroso di solfuro di bismuto tra un contatto metallico superiore e un wafer di silicio sottostante, con un altro contatto metallico sul retro del silicio. Quando la luce colpisce lo strato poroso, genera coppie di cariche che vengono separate al confine tra solfuro di bismuto e silicio e convogliate verso i contatti. Misurando la corrente elettrica che scorre sotto diverse lunghezze d’onda e intensità di luce, il team ha valutato la reattività di ciascun dispositivo. Hanno riscontrato che i dispositivi realizzati con un’energia laser intermedia offrivano un forte aumento quasi lineare della corrente con l’intensità luminosa, elevata sensibilità agli ultravioletti e al vicino infrarosso, e commutazione rapida tra condizioni di luce e buio. Metriche chiave di prestazione — responsività, detectività ed efficienza quantica esterna — hanno raggiunto valori che competono o superano molti dispositivi a solfuro di bismuto precedentemente riportati e realizzati con metodi più complicati.

Perché è importante per i sensori futuri

In termini semplici, lo studio dimostra che bombardare con cura un metallo in un liquido semplice usando un laser può creare delicate “nanosponge” eccellenti nel catturare la luce e convertirla in segnali elettrici. Regolando la potenza del laser, i ricercatori possono controllare la struttura interna del film e, di conseguenza, l’efficacia del rivelatore risultante. I migliori dispositivi di questo lavoro sono altamente sensibili su un’ampia gamma di lunghezze d’onda, reagiscono e si ripristinano in una frazione di secondo e rimangono stabili per giorni di funzionamento. Poiché il metodo è relativamente semplice, utilizza un materiale assorbente della luce non tossico e non richiede trattamenti termici aggiuntivi o catalizzatori, apre la strada a sensori ottici economici e scalabili per imaging, comunicazioni e rilevamento ottico a basso consumo.

Citazione: Ahmed, A.M., Ramizy, A., Ismail, R.A. et al. Facile fabrication of porous Bi_xS_y/Si photodetectors by one step laser ablation in liquid. Sci Rep 16, 8047 (2026). https://doi.org/10.1038/s41598-026-37668-8

Parole chiave: fotodetettori a solfuro di bismuto, ablazione laser pulsata in liquido, film nanostrutturati porosi, dispositivi eterogiunzione su silicio, rilevamento della luce a banda larga
