Progettazione e simulazione di un meccanismo di dispiegamento di pannelli solari per un small satellite usando integrazione temporale implicita

Perché spiegare i pannelli solari nello spazio è cruciale

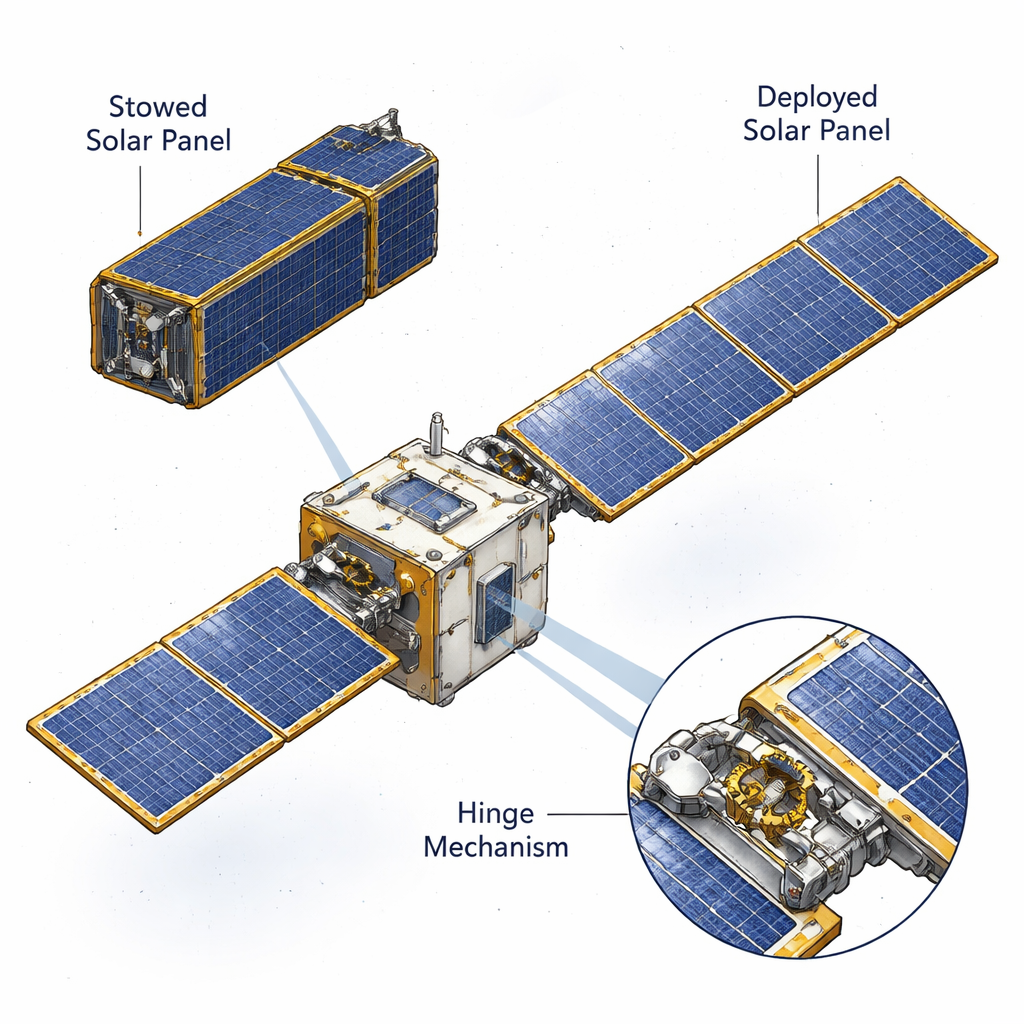

Quando un satellite sale in orbita, i suoi pannelli solari — la principale fonte di energia del veicolo spaziale — devono essere ripiegati in modo compatto per entrare nel razzo. Una volta nello spazio, quei pannelli devono aprirsi e bloccarsi in posizione. Se il dispiegamento fallisce o avviene con un urto violento, l’intera missione può essere compromessa. Questo studio si concentra sulla progettazione e sul collaudo digitale di una modalità più sicura e fluida per lo spiegamento e il bloccaggio dei pannelli solari di un small satellite, combinando soluzioni meccaniche intelligenti e simulazioni al computer avanzate.

Da ripiegato ad aperto senza sobbalzi

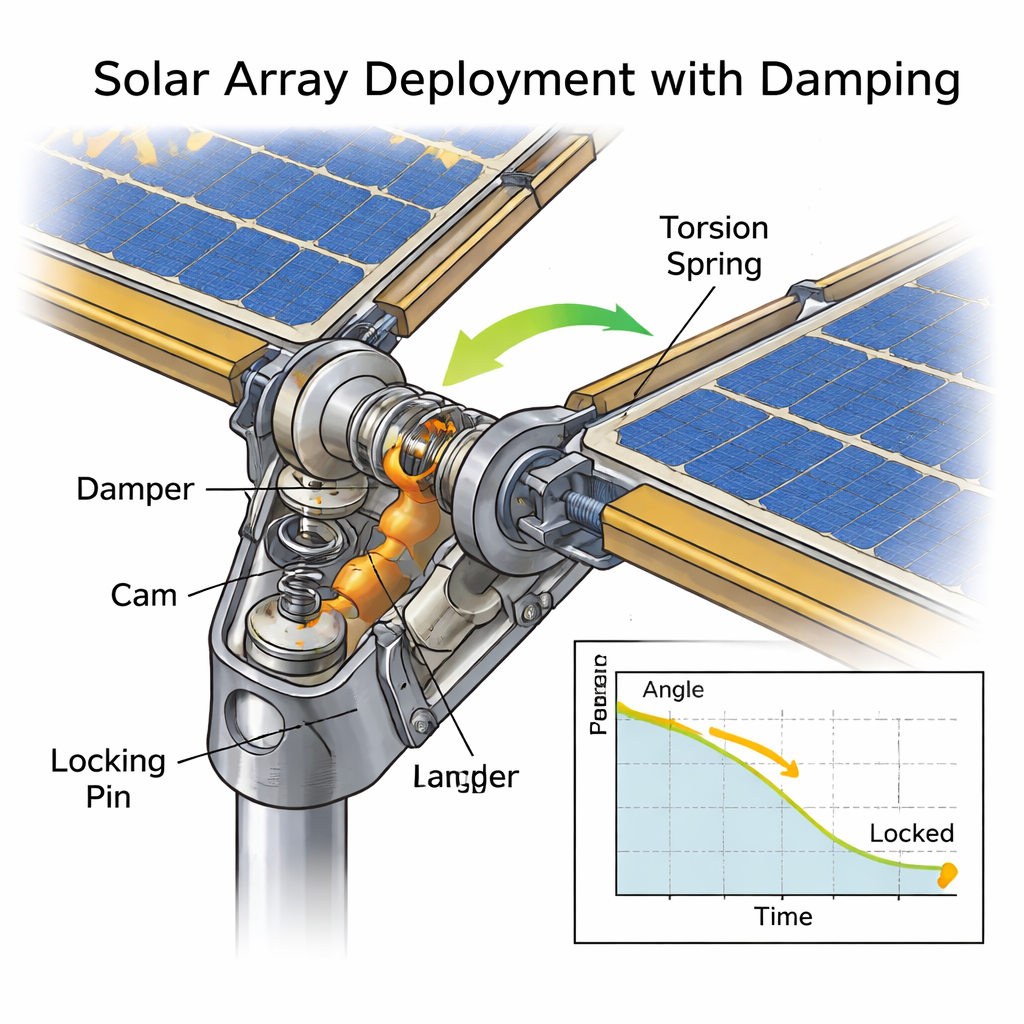

Gli autori analizzano un meccanismo di dispiegamento della matrice solare (SADM) che ruota il pannello solare dalla posizione ripiegata “stowed” contro la struttura del satellite fino alla posizione di “locking” a circa 90 gradi. Il moto è generato da una molla a torsione — in pratica una bobina metallica che tende a riavvolgersi — e regolato da un profilo a camma, un perno di bloccaggio e un piccolo ammortizzatore rotativo che si oppone ai movimenti rapidi. L’obiettivo è far muovere il pannello in pochi secondi, rallentandolo però prima del tassello finale in modo che l’impatto non incrini le fragili celle solari né solleciti eccessivamente la struttura del satellite.

Costruire un modello matematico semplice del moto

Per ottenere questo comportamento, il team realizza prima un modello analitico, trattando il pannello in movimento e la cerniera come una massa rotante collegata a una molla e a un ammortizzatore, con attrito che resiste al moto vicino al bloccaggio. Usando le equazioni del moto standard, calcolano come l’angolo di rotazione e la velocità angolare evolvono nel tempo per diversi livelli di smorzamento. Tracciando i valori di ammortizzatori disponibili commercialmente, identificano un’impostazione che mantiene il tempo di dispiegamento attorno ai cinque secondi limitando la velocità di picco e la velocità proprio nell’istante di bloccaggio. Un valore elevato di smorzamento dà un dispiegamento di circa 5,7 secondi, con una velocità angolare contenuta al momento del bloccaggio — condizioni promettenti per un arresto dolce.

Mettere il progetto in un crash test virtuale

Successivamente, gli autori superano il modello semplice e costruiscono un modello 3D completo del meccanismo in un software di analisi agli elementi finiti (FEA). Includono geometria realistica, proprietà dei materiali, contatto tra camma e perno di bloccaggio e una massa concentrata che rappresenta il pannello solare. Poiché il moto è relativamente lento, scelgono un metodo di integrazione temporale «implicito», efficiente dal punto di vista numerico per variazioni graduali ma che può avere difficoltà quando il comportamento diventa fortemente non lineare — per esempio quando il perno di bloccaggio cade bruscamente nel suo incavo. Per evitare che il risolutore virtuale si blocchi, progettano un algoritmo di adattamento del passo temporale che riduce automaticamente il passo durante la fase rapida e complessa del bloccaggio e lo allunga quando il moto è regolare.

Regolare smorzamento, attrito e calcolo

Lo studio prova diverse combinazioni di smorzamento e attrito. Con smorzamento basso, il meccanismo si muove rapidamente e il risolutore numerico è costretto a prendere passi temporali molto piccoli vicino al bloccaggio, aumentando i tempi di calcolo e producendo impatti netti potenzialmente dannosi. Con lo smorzamento più elevato scelto, il moto rallenta, il risolutore converge più facilmente e il tempo totale di esecuzione diminuisce. L’introduzione di un attrito realistico tra camma e perno di bloccaggio smussa ulteriormente il moto, riduce la velocità di picco al bloccaggio e rende le simulazioni più stabili. Il confronto tra la soluzione analitica e i risultati dettagliati della FEA mostra un’eccellente concordanza fino al momento del bloccaggio, dando fiducia che il modello semplice possa guidare le scelte progettuali nelle fasi iniziali.

Controllare sollecitazioni e margini di sicurezza

Oltre al moto, gli autori valutano quante sollecitazioni meccaniche genera l’evento di bloccaggio nelle parti metalliche. Le loro simulazioni monitorano la sollecitazione di von Mises — una misura ingegneristica che predice il cedimento — durante tutto il dispiegamento. Le sollecitazioni restano piuttosto costanti mentre il perno scivola, poi aumentano e fluttuano mentre il perno si assesta nell’incavo. Anche al loro massimo, questi livelli di tensione restano inferiori alla metà della resistenza a snervamento della lega di alluminio scelta, offrendo un fattore di sicurezza di circa due. Ciò indica che, con lo smorzamento e la geometria selezionati, il meccanismo può bloccarsi saldamente senza rischio di deformazione permanente.

Cosa significa per i futuri small satellite

In termini pratici, il lavoro dimostra che è possibile progettare una cerniera compatta per pannelli solari che si dispiega in modo fluido, si rallenta prima di agganciarsi e rimane strutturalmente sicura — il tutto validato a terra tramite simulazioni dettagliate piuttosto che esclusivamente con prove hardware per tentativi. L’approccio di simulazione adattiva è particolarmente utile: permette agli ingegneri di modellare meccanismi lenti che però includono eventi brevi e intensi, come blocchi e scatti. Anche se lo studio è focalizzato su una specifica cerniera per array solare, la stessa strategia di progettazione e simulazione può essere applicata a molti meccanismi spaziali che devono dispiegarsi in modo affidabile dopo il lancio.

Citazione: Saad, G.B., Desoki, A.R. & Kassab, M. Design and simulation of a solar array deployment mechanism for a small satellite using implicit time-stepping. Sci Rep 16, 7178 (2026). https://doi.org/10.1038/s41598-026-37568-x

Parole chiave: dispiegamento pannelli solari, small satellite, meccanismi spaziali, simulazione agli elementi finiti, smorzamento e bloccaggio
