Migliorare le prestazioni del rosso nei display elettroforetici a tre colori usando tensione ad alta frequenza e oscillazione differenziale a bassa tensione

Rossi più nitidi per la prossima generazione di carta elettronica

Gli schermi a carta elettronica sono riposanti per gli occhi e consumano pochissima energia, il che li rende ideali per e-reader e segnali esterni. Ma aggiungere colori intensi—soprattutto un rosso vivido e a risposta rapida—è stata una sfida ostinata. Questo studio mostra come segnali elettrici accuratamente sagomati possano rendere i pixel rossi nella carta elettronica a tre colori più veloci, con meno sfarfallio e più saturi, avvicinando i display colorati e a basso consumo a un uso quotidiano.

Come funziona la carta elettronica a colori

A differenza degli schermi luminosi di telefoni e laptop, i display elettroforetici funzionano più come carta stampata: riflettono la luce ambiente anziché emettere la propria. Ogni pixel contiene innumerevoli capsule microscopiche piene di un liquido trasparente e tre tipi di particelle pigmentate—nere, bianche e rosse—ciascuna con carica elettrica. Quando viene applicata una tensione, le particelle cariche si muovono verso l’alto o verso il basso all’interno della capsula. Il colore che arriva più vicino alla superficie visibile è quello che vediamo. Nei più recenti display a tre colori, le particelle rosse sono più grandi e pesanti rispetto a quelle nere e bianche, quindi si muovono più lentamente e sono più difficili da posizionare con precisione. Il risultato sono aggiornamenti del rosso lenti, rossi slavati e fastidiosi sfarfallii mentre lo schermo attraversa stati intermedi.

Il problema dei pixel rossi lenti

I precedenti tentativi di migliorare le prestazioni del rosso si sono concentrati sui «metodi di pilotaggio»—le sequenze di tensioni inviate al display per cancellare una vecchia immagine, attivare i pigmenti e scriverne una nuova. Gli schemi convenzionali possono eliminare immagini fantasma e gestire la scala di grigi, ma soffrono ancora di lunghi tempi di risposta del rosso e di fastidiose variazioni di luminosità. Se la tensione è troppo bassa, le particelle rosse si spostano a malapena, producendo un colore opaco. Se è troppo alta, le particelle nere vengono trascinate insieme ai rossi, smorzando la tonalità. Oscillazioni a bassa frequenza della tensione possono scuotere le particelle al loro posto ma provocano uno sfarfallio evidente durante gli aggiornamenti.

Un nuovo modo per mettere in movimento le particelle rosse

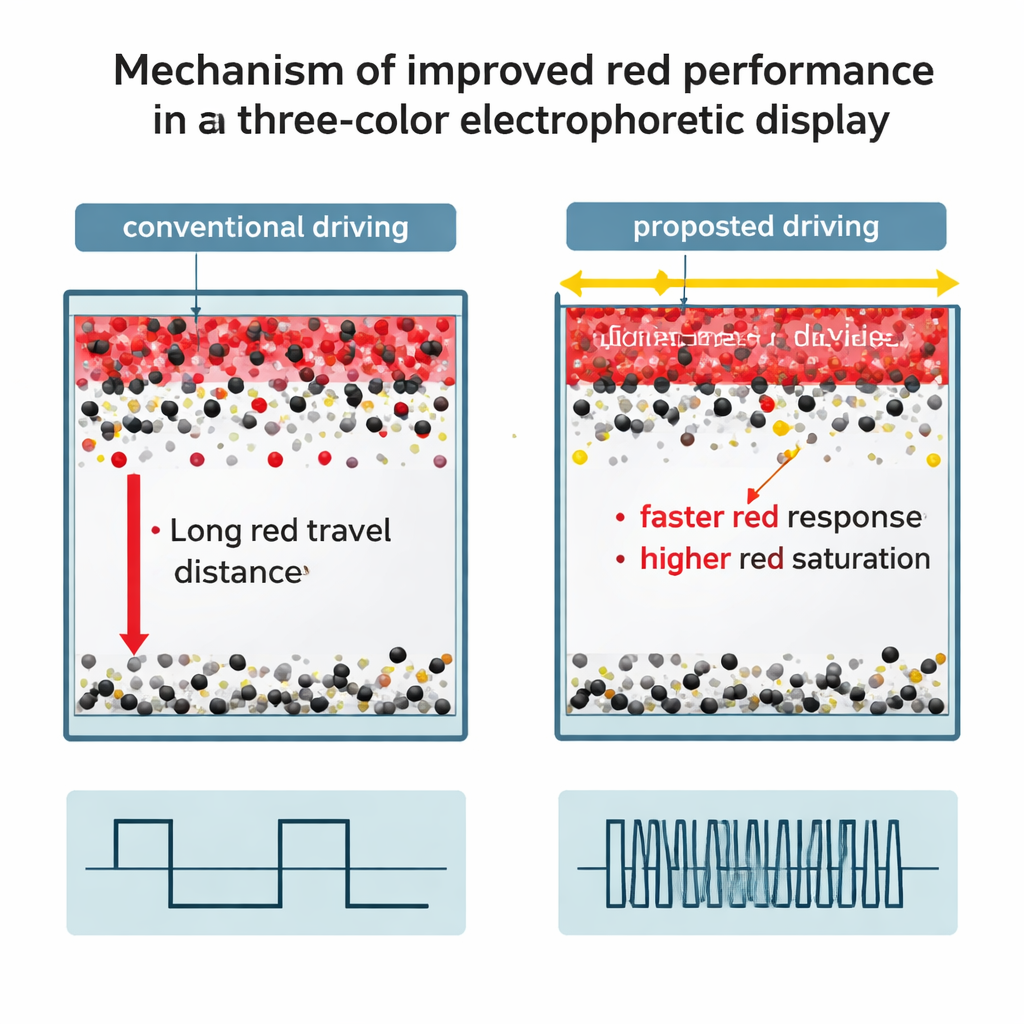

Nel nuovo lavoro, i ricercatori hanno usato simulazioni al computer per seguire come i tre tipi di particelle si muovono sotto diverse tensioni all’interno di un pixel modello. Combinando la fisica di base del moto e dell’attrito fluido con un modello elettrico accurato, hanno testato come onde quadre di diversa intensità e frequenza influenzano ogni colore. Le simulazioni hanno suggerito che un «agitazione» ad alta frequenza e bassa tensione potrebbe attivare fortemente le particelle rosse—dando loro energia di movimento extra—lasciando relativamente indisturbate quelle nere e bianche. Guidato da questa intuizione, il team ha progettato uno schema di pilotaggio in tre fasi: prima cancellare il pixel su un grigio uniforme, poi oscillare rapidamente la tensione con una piccola differenza tra i livelli positivo e negativo per risvegliare le particelle rosse, e infine applicare una tensione costante e gentile calibrata per portare i pigmenti rossi in superficie senza trascinare i neri.

Tarare il segnale per un rosso più pulito e rapido

Per mettere alla prova lo schema, gli autori hanno costruito un apparato di misura ottica con un generatore di segnali programmabile, un amplificatore, un pannello e-paper a tre colori e un colorimetro. Hanno variato in modo sistematico i parametri chiave: la tensione e la durata finale di pilotaggio del rosso, l’ampiezza dell’oscillazione durante la fase di attivazione, e la frequenza e il numero di cicli di oscillazione. Hanno trovato che una tensione di pilotaggio rossa modesta di circa 2,5 volt era sufficiente per portare completamente i rossi in superficie senza attivare le particelle nere. Una sequenza di attivazione con un’oscillazione picco‑picco di 6 volt, un periodo di 10 millisecondi (corrispondente ad alta frequenza) e circa 30 cicli ha offerto il miglior compromesso tra attività delle particelle e tempo totale di aggiornamento. In queste condizioni ottimizzate, i pixel rossi hanno raggiunto una maggiore purezza cromatica e lo schermo non ha più bisogno di lunghi lampi a bassa frequenza per stabilizzarsi sul colore target.

Risultati rilevanti per schermi nel mondo reale

Rispetto a diversi metodi di pilotaggio esistenti, il nuovo schema ha ridotto il tempo di risposta del rosso da oltre quattro secondi in un approccio tradizionale a soli 1,76 secondi, diminuendo anche il numero di sfarfallii visibili da nove a uno. Allo stesso tempo, la saturazione massima del rosso—in sostanza quanto il rosso appare vivido—in è aumentata da 0,45 in uno schema standard a 0,53 con il nuovo metodo, superando anche altre tecniche a risposta rapida. In termini pratici, ciò significa che le grafiche rosse su futuri cartelli e-paper o lettori potrebbero apparire più rapidamente, essere più pulite e meno fastidiose durante l’aggiornamento, senza sacrificare l’uso a basso consumo energetico e il comfort visivo tipici di questa tecnologia.

Citazione: Jiang, M., Yi, Z., Wang, J. et al. Enhancing red color performance in three-color electrophoretic displays using high-frequency voltage and low-voltage differential oscillation. Sci Rep 16, 6082 (2026). https://doi.org/10.1038/s41598-026-37368-3

Parole chiave: display elettroforetici, carta elettronica, e-ink a colori, forma d'onda di pilotaggio del display, schermi a basso consumo
