Valutazione diretta dell’angolo spaziale QRS‑T elettrocardiografico senza necessità di trasformazione ortogonale

Perché la forma del tuo battito cardiaco conta

Le familiari linee a zig‑zag di un elettrocardiogramma (ECG) sono più di un semplice monitor del battito: nascondono indizi sottili sulla salute elettrica del cuore. Uno di questi indizi è il cosiddetto angolo QRS‑T, che confronta la direzione dell’onda elettrica che provoca la contrazione cardiaca con quella che ne favorisce il rilassamento. Un angolo più ampio è stato associato a un rischio maggiore di aritmie pericolose e persino di morte. Questo studio pone una domanda pratica con grandi implicazioni cliniche: possiamo misurare questo angolo importante in modo più semplice e più accurato a partire dagli ECG già registrati nella pratica quotidiana?

Un segnale di rischio nascosto nell’ECG

Per decenni i ricercatori hanno osservato che quando l’angolo QRS‑T è insolitamente ampio, le persone hanno una probabilità maggiore di subire eventi cardiaci seri. Ciò è stato dimostrato in molti gruppi: sopravvissuti a infarto, persone con insufficienza cardiaca o ipertrofia ventricolare, pazienti in dialisi e persino nella popolazione generale. L’angolo riflette quanto uniformemente o disuniformemente le cellule muscolari del cuore si attivano e si recuperano; più il modello è disomogeneo, più il cuore può essere vulnerabile a disturbi improvvisi del ritmo. Tuttavia, nonostante questa promessa, l’angolo QRS‑T è raramente usato al letto del paziente, in parte perché il metodo standard per calcolarlo è matematicamente complesso.

Perché il metodo tradizionale è così complicato

Un ECG standard registra 12 diverse viste dell’attività elettrica cardiaca. Per trasformare queste 12 tracce in un unico angolo tridimensionale, i metodi attuali le convertono prima in tre derivazioni artificiali “ortogonali”, solitamente chiamate X, Y e Z, oppure in un insieme di assi simili ottenuti tramite una procedura matematica nota come decomposizione ai valori singolari. Solo dopo questa trasformazione è possibile calcolare l’angolo QRS‑T. Ogni passaggio aggiunge assunzioni e possibili fonti di errore, e richiede software specializzato. Alcuni ricercatori hanno provato ad approssimare l’angolo usando poche derivazioni o una vista frontale piana, ma gli studi clinici più affidabili si sono sempre basati sull’angolo tridimensionale completo, preservandone la complessità.

Una via diretta dall’ECG all’angolo

Gli autori del presente studio si sono chiesti se tutti quegli step intermedi fossero davvero necessari. Hanno proposto un metodo per calcolare l’angolo QRS‑T direttamente dalle otto derivazioni ECG indipendenti originali (due derivazioni degli arti e sei precordiali), senza rimodellare i segnali in direzioni artificiali X, Y o Z. Per verificarlo hanno analizzato un enorme insieme di dati: oltre 650.000 campioni di ECG di dieci secondi contenenti più di 7,3 milioni di battiti cardiaci individuali provenienti da 523 volontari sani. Per ogni battito hanno calcolato l’angolo QRS‑T in tre modi: usando la conversione standard XYZ, usando la tecnica più avanzata della decomposizione ai valori singolari, e usando il loro nuovo metodo diretto che tratta le otto derivazioni insieme come una vista a dimensione superiore del campo elettrico cardiaco.

Misurazioni più nitide con meno rumore

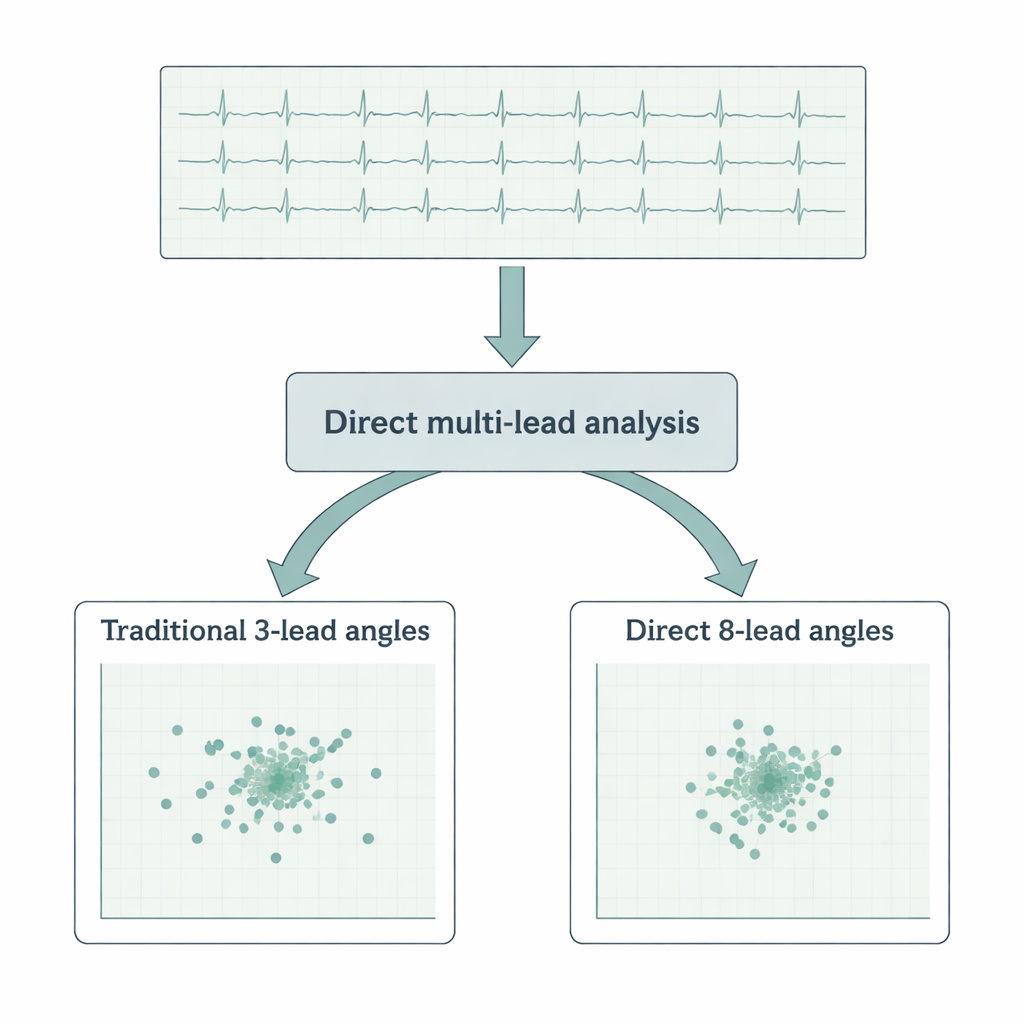

La prima constatazione è stata rassicurante: il metodo diretto ha mostrato una stretta concordanza con gli angoli ottenuti tramite l’approccio della decomposizione ai valori singolari, differendo in media di molto meno di un grado, e di meno di due gradi rispetto al più vecchio metodo XYZ. Ma il vero vantaggio è apparso quando gli autori hanno esaminato stabilità e rumore. Hanno valutato quanto ogni tipo di angolo seguisse in modo coerente le variazioni della frequenza cardiaca nello stesso individuo e quanto l’angolo oscillasse da un battito all’altro in intervalli di dieci secondi. Il metodo diretto ha prodotto pattern più compatti e fluttuazioni casuali più piccole rispetto a entrambi i metodi basati sulla trasformazione, soprattutto se combinato con un approccio “integrale” che tiene conto della forma completa del complesso QRS e dell’onda T anziché della sola ampiezza complessiva. In altre parole, il nuovo calcolo non era solo più semplice, ma anche più preciso.

Cosa significa per pazienti e clinici

Per un lettore non tecnico i dettagli sulle vettorialità multi‑derivazione e sulle regressioni polinomiali possono sembrare lontani, ma il risultato è chiaro. L’angolo QRS‑T è uno dei marcatori più promettenti per individuare persone a rischio nascosto di gravi problemi del ritmo cardiaco, eppure è stato ostacolato dalla complessità della sua misurazione. Questo lavoro dimostra che l’angolo può essere calcolato direttamente dalle normali registrazioni a 12 derivazioni senza trucchi di coordinate sofisticati, e che così facendo si riduce effettivamente il rumore di misura. Se adottato nei software ECG, il metodo potrebbe rendere questo potente segnale di rischio più facile da ottenere, più affidabile battito dopo battito e più ampiamente disponibile in cliniche di routine, pronto soccorso e persino in dispositivi indossabili che registrano più derivazioni ECG.

Citazione: Řehoř, J., Hnatkova, K., Pospíšil, D. et al. Direct evaluation of the electrocardiographic spatial QRS-T angle without the need for orthogonal transformation. Sci Rep 16, 7317 (2026). https://doi.org/10.1038/s41598-026-37361-w

Parole chiave: elettrocardiogramma, angolo QRS‑T, rischio cardiaco, ritmo cardiaco, analisi ECG
