Metodologia di valutazione dei rivestimenti per applicazioni termografiche a bassa temperatura

Vedere il calore più chiaramente

Le camere a infrarossi ci permettono di “vedere” il calore senza toccare ciò che misuriamo, che si tratti di una parete di un edificio, di un componente aeronautico o della pelle umana. Ma c’è una complicazione: superfici lucide o di emissività poco nota possono ingannare la camera e provocare errori di temperatura di alcuni gradi. Questo articolo spiega come progettare e testare particolari rivestimenti neri, spruzzati su una superficie, in modo che le camere a infrarossi possano leggere la temperatura in modo più accurato e affidabile nelle situazioni quotidiane a bassa temperatura.

Perché i rivestimenti superficiali sono importanti

Le camere a infrarossi non misurano la temperatura direttamente; rilevano la radiazione termica invisibile emessa da una superficie. Quanto intensamente una superficie emette questa radiazione è chiamato emissività. I metalli lucidi, per esempio, emettono poco e riflettono molta radiazione circostante, così una camera a infrarossi può confondere riflessi con il reale calore della superficie. Gli autori mostrano che una soluzione pratica è coprire queste superfici problematiche con un rivestimento di riferimento ben comportato. Questo rivestimento dovrebbe funzionare come una pelle stabile, quasi perfettamente nera, che domina ciò che la camera vede, indipendentemente da ciò che si trova sotto.

I quattro compiti di un rivestimento ideale

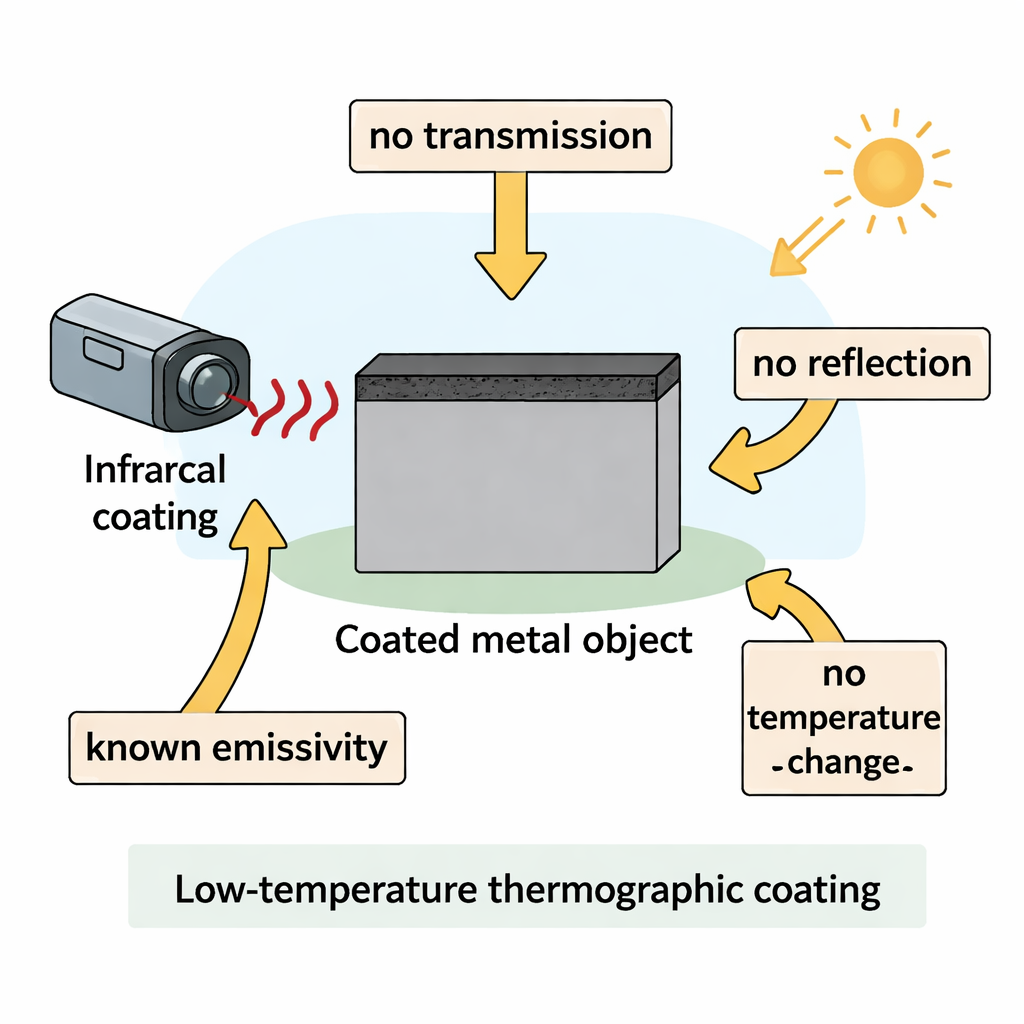

Secondo lo studio, un buon rivestimento termografico deve svolgere quattro funzioni contemporaneamente. Primo, deve bloccare la radiazione proveniente dal materiale sottostante, invece di lasciarla trasparire. Secondo, deve assorbire quasi tutta la radiazione incidente invece di riflettere l’ambiente nella camera. Terzo, non deve comportarsi come un isolamento termico che raffredda o riscalda significativamente la superficie solo per la sua presenza, il che significa che dovrebbe essere sottile e ragionevolmente conduttivo al calore. Quarto, la sua emissività efficace per una data camera e angolo di visione deve essere nota e stabile, così che gli utenti possano inserire un valore affidabile nel loro software anziché indovinare. Il rivestimento deve inoltre essere facile da spruzzare, uniforme su ampie superfici e stabile meccanicamente e termicamente fino alla temperatura operativa prevista.

Roadmap di test in tre fasi

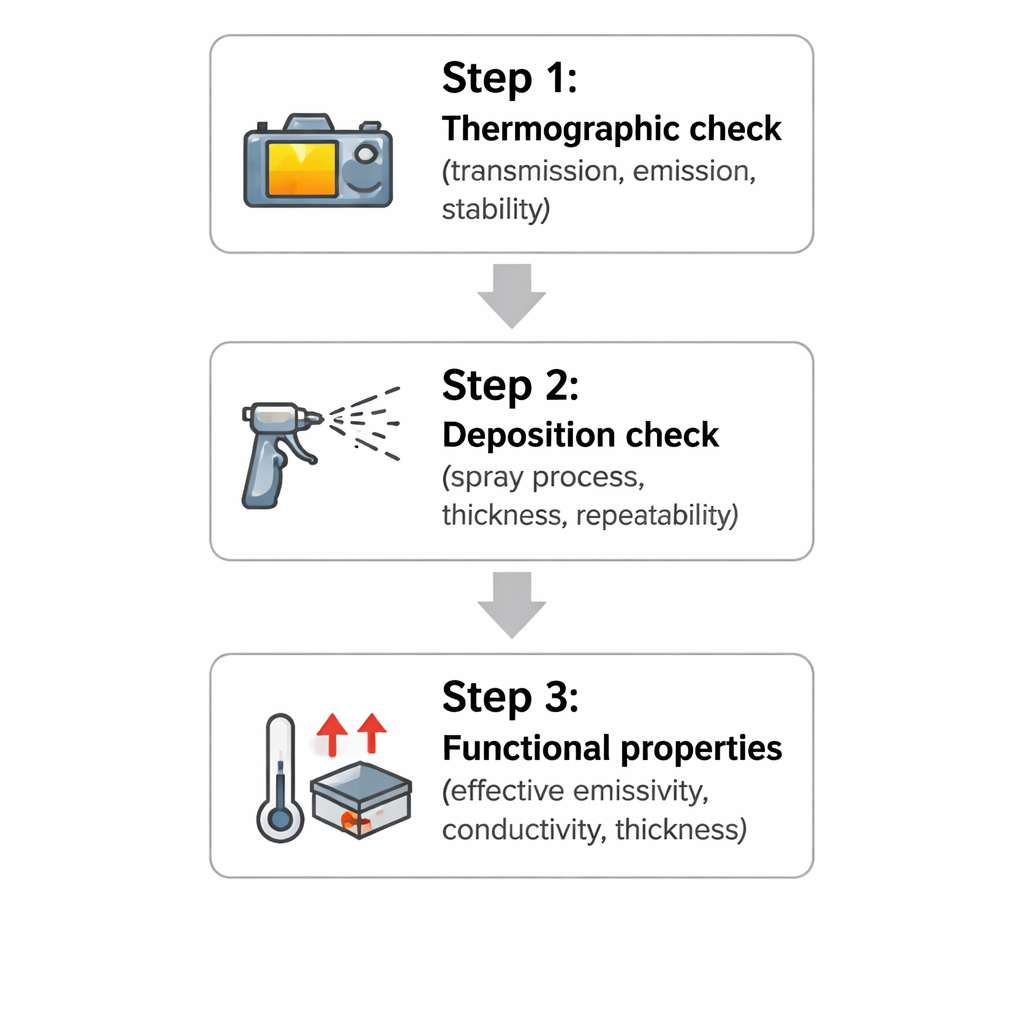

Gli autori presentano una metodologia strutturata in tre fasi per verificare se una vernice spray commerciale può funzionare come tale rivestimento di riferimento. Nella Fase 1 eseguono un “controllo termografico” usando spettrometri sensibili agli infrarossi per misurare quanta radiazione il rivestimento trasmette ed emette nella stessa banda di lunghezze d’onda di una camera tipica (7,5–13 micrometri). Quindi riscaldano i campioni rivestiti fino a 120 °C e ripetono le misure a temperatura ambiente per verificare se le proprietà sono cambiate. Vengono usati limiti rigorosi: la trasmissione deve essere pari o inferiore all’1%, l’emissività pari o superiore a 0,7, e le variazioni dopo il riscaldamento devono restare entro 1 punto percentuale, senza fessurazioni o distacchi visibili.

Da bomboletta spray a strato affidabile

La Fase 2 affronta qualcosa di più pratico: come spruzzare il rivestimento in modo che chiunque possa riprodurlo. Il team testa un prodotto aerosol specifico (LabIR HERP-LT) facendo spruzzare più campioni a diversi operatori usando distanza, velocità e numero di passate definiti. Verificano come lo spessore dello strato, la trasmissione e l’emissività varino da campione a campione. Per la vernice scelta, otto passate lente da 30 cm hanno creato uno strato di circa 45–50 micrometri di spessore con trasmissione inferiore all’1% ed emissività intorno a 0,95, e questi valori risultavano altamente ripetibili. Stimano anche quanto rivestimento è necessario per coprire un metro quadrato, dettaglio pratico importante per gli utilizzatori sul campo.

Determinare i numeri di prestazione

Nella Fase 3 gli autori determinano i parametri chiave di cui gli ingegneri hanno effettivamente bisogno. Usando piastre riscaldate e camere a infrarossi, misurano l’emissività efficace del rivestimento così come appare a una camera reale a diversi angoli di osservazione. Per il rivestimento testato, l’emissività è circa 0,96 quando la camera osserva quasi perpendicolarmente, ma diminuisce mano a mano che l’angolo diventa più radente, specialmente oltre circa 50 gradi. Monitorano inoltre l’emissività per 40 minuti a 100 °C e riscontrano che rimane molto stabile. Infine misurano la conducibilità termica e confermano che, sebbene il rivestimento sia relativamente poco conduttivo, il suo effetto è contabilizzato definendo l’emissività rispetto alla temperatura all’interfaccia tra rivestimento e materiale di base.

Cosa significa nella pratica

Per i non specialisti, il messaggio è che usare semplicemente una “vernice nera” non basta a garantire letture di temperatura a infrarossi accurate. Il rivestimento deve essere verificato e caratterizzato in modo sistematico, come descritto in questa roadmap in tre fasi. Quando un rivestimento supera tutti i criteri, come la vernice spray testata fino a 120 °C, diventa uno strumento affidabile: gli utenti possono spruzzarlo su superfici problematiche e convertire con fiducia le immagini della camera in temperature reali, migliorando le diagnosi in campi che vanno dagli audit energetici ai test di componenti.

Citazione: Honnerová, P., Veselý, Z., Matějíček, J. et al. Coating evaluation methodology for low-temperature thermographic application. Sci Rep 16, 6090 (2026). https://doi.org/10.1038/s41598-026-37319-y

Parole chiave: termografia a infrarossi, rivestimento emissivo, temperatura senza contatto, immagine termica, rivestimenti superficiali
