Report di caso sul progetto, la produzione e la rappresentazione digitale di un giunto in acciaio DED-Arc per l’edilizia

Perché questo nuovo giunto in acciaio è importante

Gli edifici moderni osano sempre di più in forma e dimensione, ma i pezzi metallici che li tengono insieme sono spesso ancora realizzati con metodi tradizionali e ad alta intensità di lavoro. Questo articolo segue l’intero percorso di un giunto in acciaio personalizzato a forma di Y — dalla progettazione al computer, alla saldatura robotica 3D, fino a un modello digitale dettagliato che predice il suo comportamento in esercizio. Per chiunque voglia capire come la fabbricazione digitale e i “gemelli virtuali” stanno trasformando l’edilizia, questo studio di caso offre uno sguardo concreto sul prossimo futuro.

Dalle piastre piene all’acciaio stampato

Nella costruzione tradizionale in acciaio, i giunti complessi vengono tipicamente ricavati da molte piastre piane poi saldate con cura, oppure gettati in stampi. Entrambe le soluzioni sono lente, generano scarti e limitano la libertà progettuale degli architetti. I ricercatori impiegano invece un processo chiamato DED-Arc, una forma di stampa 3D metallica che alimenta un filo d’acciaio in un arco elettrico di saldatura. Strato dopo strato il filo viene fuso e depositato fino a ottenere il pezzo. Questo approccio è particolarmente interessante per componenti pesanti e unici come i nodi strutturali, perché può seguire quasi qualsiasi geometria riducendo il lavoro manuale.

Costruire un giunto a Y sfidante

Per esplorare possibilità e limiti del metodo, il team ha scelto un pezzo di prova particolarmente ostico: un nodo a Y che parte come una colonna quadrata alla base e si divide in due rami circolari. Una forma del genere è difficile da realizzare con le piastre e pone problemi anche per la saldatura 3D. Le zone in aggetto possono deformarsi e la torcia del robot rischia collisioni con il pezzo in crescita. Gli autori mostrano come hanno ripensato il progetto e la strategia di produzione, dividendo il nodo in un corpo principale e una sezione di collegamento, e usando una configurazione a otto assi con un tavolo basculante-rotante in modo che ogni cordone di saldatura potesse essere depositato in una posizione favorevole anziché combattere la gravità.

Smart slicing e movimenti robotici accurati

Trasformare il progetto 3D in migliaia di percorsi di saldatura non è banale. Una semplice «stack di strati piani» lascerebbe alcune aree poco supportate e produrrebbe superfici grezze. Invece il team ha utilizzato un metodo di slicing equidistante che aggiunge automaticamente più strati più sottili dove la superficie è inclinata, mantenendo l’altezza di deposizione per passata quasi costante. Hanno poi pianificato il movimento del robot in modo che la torcia rimanesse quasi tangente alla superficie e, dove possibile, stampassero in posizione verticale per stabilizzare la piscina fusa. Anche così, la chiusura finale del ponte ha richiesto una messa a punto manuale dei percorsi e piccole distorsioni della piastra di base si sono amplificate con la crescita della struttura — lezioni che indicano la necessità di staffaggi più rigidi e di un controllo più adattivo.

Dotare il pezzo di un gemello digitale vivo

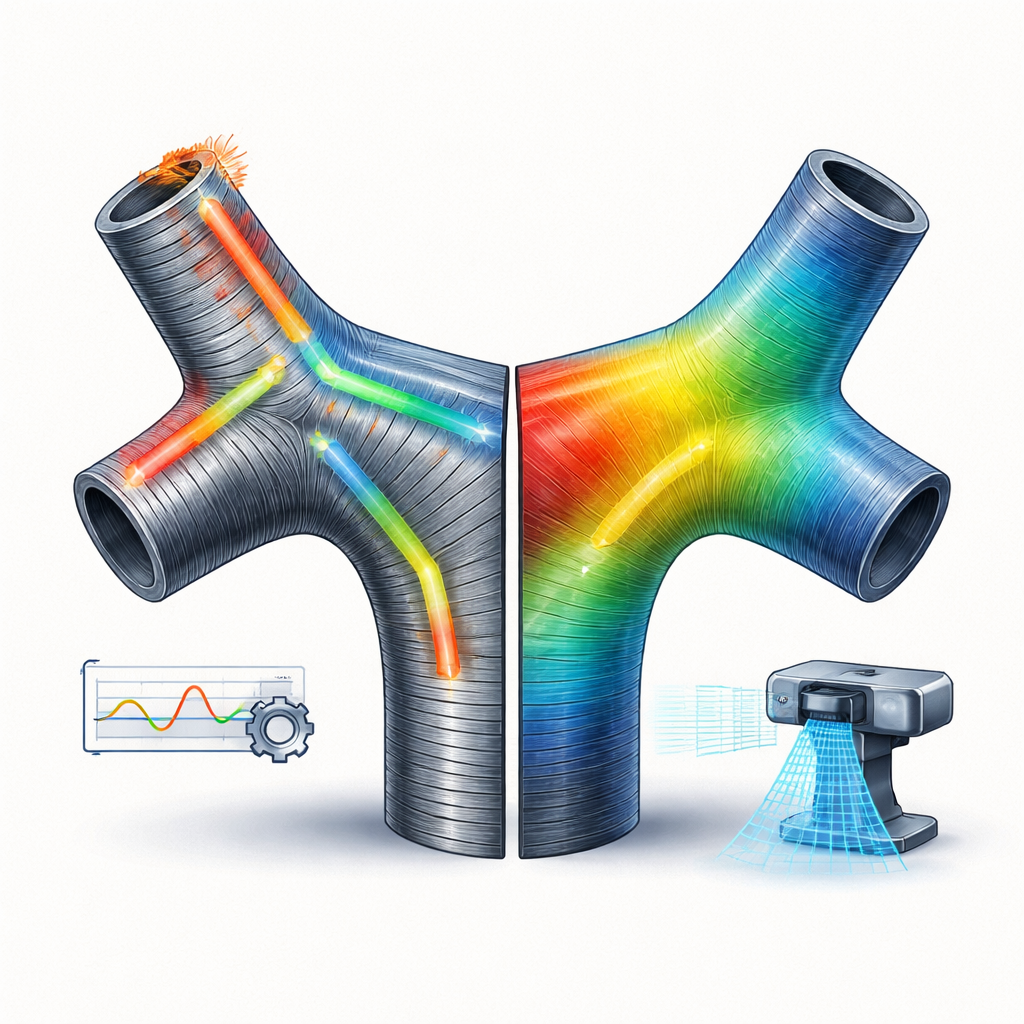

Oltre a costruire il nodo, lo studio mostra come dotarlo di una «ombra» digitale dettagliata, il gemello digitale. Durante la pianificazione e la stampa, i ricercatori hanno registrato la geometria progettata, ogni percorso utensile e i segnali di processo provenienti dalla sorgente di saldatura. Dopo la fabbricazione hanno scansionato in 3D il nodo finito e allineato la scansione al progetto originale mediante tecniche matematiche di matching. Questo modello dati unificato collega le viste «come progettato», «come costruito» e «come stampato» dello stesso oggetto in un unico sistema di riferimento, in modo che ogni punto sulla superficie possa essere associato alla direzione locale di deposizione, all’apporto termico e alla forma finale.

Individuare tensioni nascoste prima che l’edificio sia costruito

Con il gemello digitale disponibile, il team ha eseguito simulazioni avanzate per valutare la capacità portante del nodo. Hanno inserito le direzioni dei percorsi di stampa e un modello di materiale anisotropo — che riconosce che l’acciaio stampato non ha la stessa resistenza in tutte le direzioni. L’analisi ha rivelato forti concentrazioni di sforzo tra i due bracci e nelle loro connessioni, e ha mostrato come scelte manufatturiere, come cambiare la direzione di stampa nel ponte, modificano il pattern di sollecitazione. Poiché le grandi parti per l’edilizia sono di solito uniche, testare prototipi a grandezza reale è spesso impraticabile. Un gemello digitale ben calibrato che incorpora i dati di processo diventa quindi uno strumento di progettazione potente, aiutando gli ingegneri a puntare a pezzi «giusti al primo colpo» invece di ricorrere a costosi tentativi ed errori.

Cosa significa per gli edifici del futuro

In termini semplici, lo studio dimostra che oggi è possibile stampare in 3D giunti complessi in acciaio per l’edilizia monitorando ogni passaggio con sufficiente dettaglio da prevedere il comportamento del pezzo finito. Gli autori sostengono che i sistemi futuri spingeranno oltre, usando scansione 3D in tempo reale e aggiustamenti automatici dei percorsi per correggere le deviazioni man mano che si presentano. Se tali flussi di lavoro digitali a ciclo chiuso diventassero la norma, i progettisti avrebbero maggiore libertà nella forma delle strutture, i produttori sprecherebbero meno materiale e tempo, e i pezzi metallici personalizzati all’interno degli edifici di domani sarebbero più sicuri e affidabili — anche quando non viene mai costruito un prototipo fisico.

Citazione: Müller, J., Jahns, H., Müggenburg, M. et al. Case study report on design, manufacturing and digital representation of a DED-Arc steel node for construction. Sci Rep 16, 3263 (2026). https://doi.org/10.1038/s41598-026-37315-2

Parole chiave: stampa 3D metalli, costruzioni in acciaio, gemello digitale, wire arc additive manufacturing, nodi strutturali
