Progettazione computazionale di sensori ad ultrasuoni compressivi pieghevoli basati sullorigami

Piegare la carta per vedere allinterno del corpo

Le ecografie sono un cavallo di battaglia della medicina moderna, dal monitoraggio delle gravidanze al controllo delle malattie cardiache. Eppure le macchine dietro quelle familiari immagini in scala di grigi sono ingombranti e costose perché dipendono da centinaia di piccoli sensori ed elettronica complessa. Questo studio esplora unalternativa sorprendente: utilizzare strutture origami pieghevoli come sensore a singolo elemento, capace di cambiare forma, che un giorno potrebbe ridurre potenti sistemi di imaging in dispositivi compatti, persino indossabili.

Perché le macchine a ultrasuoni sono così complesse

I sistemi a ultrasuoni convenzionali usano grandi array di rivelatori individuali per costruire immagini dettagliate dei tessuti in tempo reale. Man mano che i medici spingono verso tecniche più avanzate, come limaging tridimensionale e la super‑risoluzione dei vasi sanguigni, il numero di canali e il volume di dati continuano a crescere. I ricercatori hanno cercato di semplificare lhardware attingendo a idee dal compressed sensing, dove unelaborazione intelligente compensa misure ridotte. Alcuni approcci a singolo rivelatore esistono già, ma si basano sulla diffusione del suono attraverso strutture complesse, cosa che tende a disperdere energia acustica e ad attenuare la sensibilità del sensore.

Trasformare un foglio in un raccoglitore intelligente di suoni

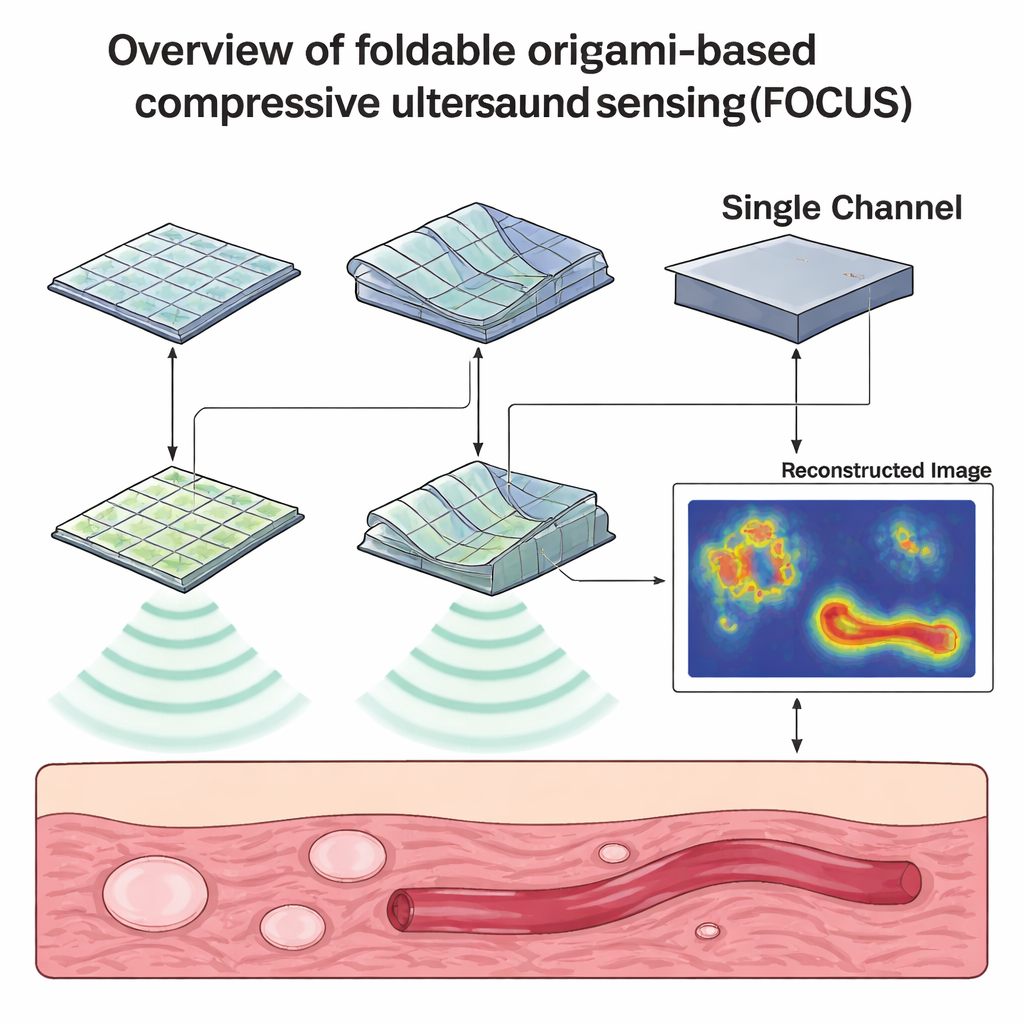

Gli autori presentano un nuovo concetto chiamato Foldable Origami‑based Compressive Ultrasound Sensing, o FOCUS. Invece di inserire materiale diffusore tra il corpo e il rivelatore, FOCUS integra la funzione di sensing nella superficie dello stesso trasduttore origami pieghevole. Uno strato sottile piezoelettrico, che converte il suono in segnali elettrici, è applicato a un disegno di pieghe ingegnerizzato. Facendo attraversare alla struttura una serie di stati di piegatura ben definiti, il dispositivo in pratica “osserva” la stessa regione di tessuto in molte configurazioni differenti utilizzando un solo canale elettronico. Ogni stato di piegatura produce unimpronta acustica unica delle strutture nascoste, e un algoritmo di ricostruzione combina poi tutte queste impronte in unimmagine bidimensionale o tridimensionale.

Progettare la piega migliore per immagini nitide

Progettare a intuito un foglio origami di questo tipo farebbe perdere la maggior parte delle forme possibili. Il team tratta invece il disegno delle pieghe come uno spazio di progetto ad alta dimensione e lo esplora computazionalmente. Si concentrano su una famiglia di schemi di piegatura che possono chiudersi agevolmente con un unico moto di azionamento mantenendosi relativamente piatti e compatti. Per ciascun modello candidato, le simulazioni al computer calcolano come le onde ultrasonore rispondono a diversi angoli di piegatura e assemblano queste risposte in una grande matrice che cattura come ogni punto del tessuto influenza il sensore singolo. Per valutare la qualità, i ricercatori usano un principio di “coerenza minima”: quanto più indipendenti sono le risposte provenienti da differenti posizioni del tessuto, tanto più semplice è ricostruire unimmagine nitida. Questo obiettivo può essere valutato in modo efficiente e non dipende da un set di addestramento specifico di immagini di esempio.

Testare qualità e robustezza dellimmagine

Usando questa strategia di progettazione, gli autori ottengono un pattern di pieghe ottimizzato e lo confrontano sia con un layout origami standard e regolarmente ripetuto sia con un pattern tarato direttamente su un set fisso di immagini sintetiche di addestramento. Nelle simulazioni, il progetto a coerenza minima ricostruisce un insieme diversificato di bersagli di prova — incluso punti isolati, strutture simili a vasi e un semplice oggetto 3D — con maggiore similarità strutturale e forme più fedeli rispetto alle alternative, soprattutto per immagini per le quali non è stato esplicitamente ottimizzato. Il profilo di sensibilità acustica del dispositivo ottimizzato è intenzionalmente irregolare anziché ripetitivo, il che aiuta gli algoritmi di compressed sensing a distinguere caratteristiche vicine. Il team mostra anche che la qualità dellimmagine diminuisce solo moderatamente quando viene aggiunto rumore elettrico realistico o quando piccole imperfezioni geometriche sono introdotte nel pattern di pieghe, suggerendo che il concetto può tollerare condizioni pratiche di fabbricazione e funzionamento.

Dalle simulazioni agli strumenti futuri al letto del paziente

Sebbene questo lavoro sia puramente computazionale, traccia un percorso verso imagers a ultrasuoni o optoacustici a canale singolo molto più piccoli e semplici rispetto ai sistemi multicanale odierni. Un futuro dispositivo FOCUS potrebbe essere costruito con sottili film piezoelettrici incollati a un telaio pieghevole e azionato da piccoli attuatori meccanici, privilegiando la portabilità e il minor costo rispetto alla pura velocità. Se realizzati sperimentalmente, tali sensori basati sullorigami potrebbero abilitare scanner compatti o addirittura indossabili pensati per il monitoraggio a lungo termine di malattie croniche, e lo stesso quadro di progettazione potrebbe ispirare altri dispositivi pieghevoli che catturano campi fisici complessi con hardware minimo.

Citazione: Hochuli, N., Wünsch, T., Li, W. et al. Computational design of foldable origami-based compressive ultrasound sensing. Sci Rep 16, 6839 (2026). https://doi.org/10.1038/s41598-026-37215-5

Parole chiave: imaging a ultrasuoni, compressed sensing, trasduttore origami, imaging a singolo pixel, dispositivi medici indossabili
