Previsione dell’accumulo di liquidi in una condotta di gas da scisto

Perché l’acqua nascosta nelle condotte di gas è importante

Il gas naturale estratto dal calcare scistoso assume un ruolo sempre più rilevante nel soddisfare la domanda energetica, soprattutto in paesi come la Cina. Ma trasportare quel gas da pozzi remoti alle centrali non è semplice come spingerlo attraverso un tubo d’acciaio. Acqua e altri liquidi possono accumularsi in punti bassi e nei tratti in salita di una condotta, restringendo il percorso di flusso, sprecando energia e accelerando la corrosione interna. Questo studio spiega da dove proviene quel liquido intrappolato, come si accumula in una specifica condotta di gas da scisto particolarmente collinare e in che modo gli operatori possono prevederlo con sufficiente precisione per pianificare le operazioni di pulizia prima che piccoli problemi diventino guasti costosi.

Colline, acqua e la natura del problema

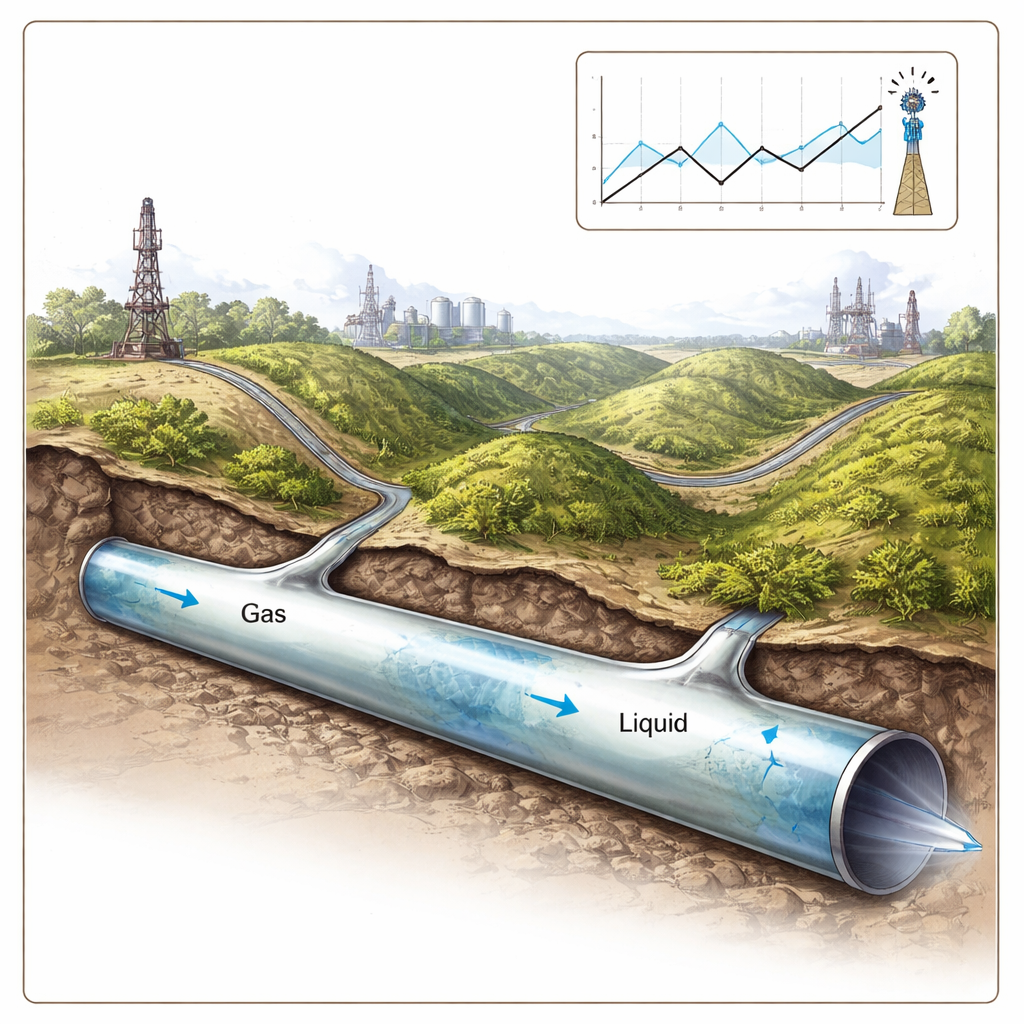

I ricercatori si sono concentrati su una reale linea di raccolta del gas da scisto lunga 5,45 chilometri nell’area di Changning, in Cina. La condotta non è orizzontale: sale e scende ripetutamente seguendo il profilo del terreno dalla stazione di raccolta locale a una centrale di trattamento. Il gas trasportato è per lo più metano, ma contiene anche una piccola quantità di vapore acqueo che può condensarsi in liquido al variare di pressione e temperatura lungo il percorso. Poiché la gravità trascina quel liquido verso i punti bassi mentre il gas cerca di spingerlo avanti, possono formarsi tasche d’acqua nei fondi delle depressioni e aderire ai tratti in salita. Nel tempo queste sacche crescono, riducono la capacità della tubazione e creano zone umide particolarmente suscettibili alla ruggine.

Esperimenti virtuali al posto di test su scala reale

Costruire e testare condotte a grandezza naturale in condizioni di campo sarebbe enormemente costoso, così il team ha utilizzato OLGA, un software di settore che simula il moto congiunto di gas e liquidi. OLGA risolve equazioni dettagliate di massa, quantità di moto ed energia per entrambi i regimi, tracciando come pressione, temperatura e contenuto liquido evolvono nel tempo e nello spazio. I ricercatori hanno suddiviso digitalmente la condotta in 500 segmenti e hanno eseguito un’operazione “virtuale” di 30 giorni con condizioni di ingresso e uscita realistiche rilevate sul campo. Verificando che le pressioni e le temperature simulate corrispondessero alle misure reali entro pochi punti percentuali, hanno ottenuto la confidenza che il software catturasse il comportamento della condotta in modo sufficiente per esplorare diversi scenari operativi.

Individuare i punti peggiori e le principali cause

Le simulazioni hanno mostrato che, dopo circa un mese di funzionamento costante, il volume totale di liquido nella linea si stabilizzava intorno a 67 metri cubi—più o meno le dimensioni di una piccola piscina di cortile. La maggior parte di questo liquido si accumulava nei tratti in salita e alla fine della condotta, dove il gas rallenta e la gravità agisce con maggior effetto. Per comprendere quali fattori controllano maggiormente la quantità di accumulo, i ricercatori hanno condotto una serie strutturata di test virtuali, variando quattro manopole operative quotidiane: quanto acqua entra nella linea, il flusso di gas, la pressione media e la temperatura media. Utilizzando un approccio statistico chiamato disegno ortogonale, hanno eseguito nove combinazioni accuratamente scelte di queste impostazioni e poi hanno adattato una semplice formula matematica che collega quei quattro fattori al tasso giornaliero di accumulo di liquido.

Dalla fisica complessa a una regola pratica

Nonostante la fisica sottostante sia complessa, la formula ottenuta si comporta come una regola pratica che gli operatori possono utilizzare. Mostra che la pressione della condotta ha di gran lunga l’influenza maggiore sull’accumulo di liquido: pressioni più alte tendono a intrappolare più liquido. La quantità di acqua entrante è il secondo fattore in ordine d’importanza, seguita dalla portata di gas, che a valori sufficientemente elevati aiuta effettivamente a trasportare via il liquido. La temperatura, nell’intervallo osservato in campo, ha un effetto trascurabile in confronto. Un’analisi di sensibilità globale — un esame di come le incertezze negli ingressi si ripercuotono sul risultato — ha confermato che la pressione domina l’esito e che anche le interazioni tra portate e pressione sono rilevanti. Quando il team ha confrontato le previsioni della loro formula con le misure di campo e con le simulazioni OLGA complete per un ciclo di pulizia di 30 giorni, tutti e tre i metodi concordavano entro circa il 10 percento, un’accuratezza accettabile per la pianificazione nel mondo reale.

Trasformare previsioni in operazioni più sicure ed economiche

Per i non specialisti, la conclusione principale è che questo lavoro trasforma un problema nascosto e difficile da misurare in uno gestibile. Invece di indovinare quando inviare dispositivi di pulizia, detti pig, attraverso la condotta, gli operatori possono inserire nel nuovo modello l’attuale portata d’acqua, la portata di gas, la pressione e la temperatura per stimare quanto rapidamente il liquido si accumula e quanto a lungo possono aspettare in sicurezza prima della pulizia. Ciò facilita la prevenzione della corrosione, evita picchi di pressione e mantiene il flusso di gas regolare, riducendo al contempo la manutenzione non necessaria. Gli autori suggeriscono che sistemi futuri potrebbero combinare monitoraggio in tempo reale con questi strumenti predittivi per regolare automaticamente i programmi di pigging—mantenendo le condotte di gas da scisto più sicure ed efficienti mentre attraversano terreni impegnativi.

Citazione: Zhao, Wd., Fang, Lp., Xie, Zq. et al. Prediction of liquid accumulation in a shale gas pipeline. Sci Rep 16, 6684 (2026). https://doi.org/10.1038/s41598-026-37157-y

Parole chiave: condotte di gas da scisto, accumulo di liquidi, flusso multifase, corrosione delle condotte, ottimizzazione della pigging
