Substrato ibrido con microlenti e cristalli liquidi dispersi in polimero per l’estrazione sinergica della luce da OLED flessibili

Schermi più luminosi e pieghevoli

Dai telefoni pieghevoli alle TV arrotolabili, la prossima generazione di display deve essere flessibile, luminosa e a basso consumo energetico. I diodi organici a emissione di luce (OLED) alimentano già molti degli schermi più avanzati, ma la maggior parte della luce che producono non raggiunge gli occhi dell’osservatore. Questo studio presenta un nuovo film posteriore trasparente che aiuta gli OLED flessibili a emettere più luce verso l’esterno senza ricorrere a processi di produzione complessi e costosi — aprendo la strada a dispositivi più sottili e durevoli.

Perché tanta luce resta intrappolata

All’interno di un OLED, l’energia elettrica si converte in luce con notevole efficienza, ma solo circa un quinto di quella luce esce effettivamente dal dispositivo. Il resto rimane intrappolato, rimbalzando all’interno dei numerosi strati sottili o disperdendosi nel substrato di supporto invece di dirigersi verso lo spettatore. Questa perdita nascosta costringe i display a consumare più energia per apparire luminosi, esaurendo le batterie più rapidamente. Le soluzioni tradizionali per liberare questa luce intrappolata — come superfici in vetro patternate e microstrutture complesse — funzionano bene sui pannelli rigidi in vetro, ma richiedono spesso alte temperature, camere a vuoto o molteplici passaggi di litografia, poco adatti a schermi grandi e flessibili.

Un film ibrido che si piega e migliora la luce

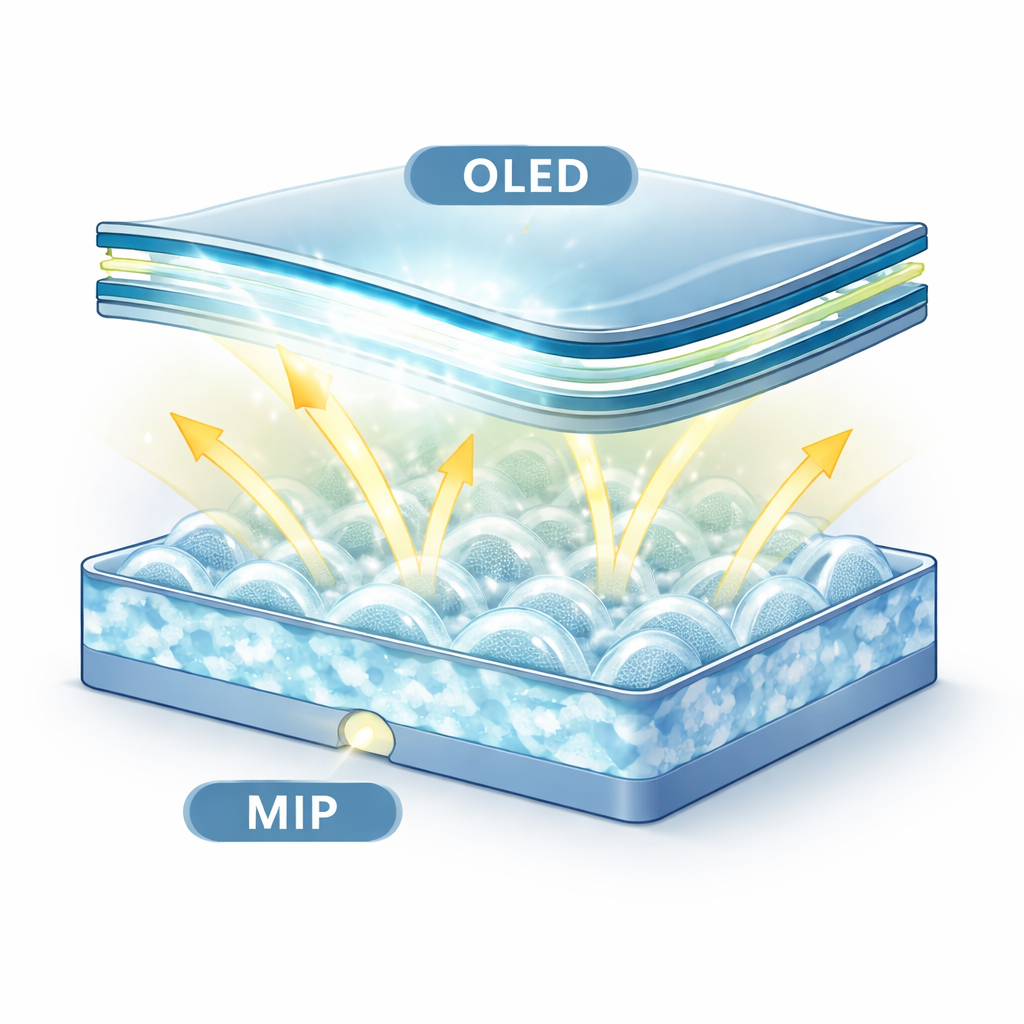

I ricercatori hanno progettato un substrato ibrido chiamato MIP, abbreviazione di microlens‑imprinted polymer dispersed liquid crystal. In termini semplici, è un film plastico flessibile che combina due elementi per modellare la luce: uno strato interno pieno di piccole goccioline e una superficie regolarmente patternata a «cassettiera d’uovo» costituita da microscopiche lenti. Le goccioline di cristallo liquido all’interno agiscono come innumerevoli particelle di nebbia in miniatura, diffondendo delicatamente le direzioni della luce che attraversa il film. Sulla superficie, l’array di microlenti devia questa luce diffusa in modo che una maggiore porzione esca verso l’esterno invece di riflettersi all’interno. Poiché l’intera struttura è realizzata in una matrice polimerica, può flettersi e piegarsi senza incrinarsi — una proprietà essenziale per display arrotolabili e indossabili.

Produzione semplice e scalabile

Invece di affidarsi a strumenti high‑tech da produzione di chip, il team ha utilizzato un processo semplice a temperatura ambiente. Hanno miscelato un cristallo liquido trasparente con un'epossidica reticolabile ai raggi UV, spin‑coatato questa miscela su uno stampo riutilizzabile con il motivo delle microlenti e poi l’hanno indurita con luce ultravioletta. È stato aggiunto un sottile strato superiore molto piatto in modo che gli stack OLED standard potessero essere depositati sopra senza provocare cortocircuiti elettrici. La microscopia ha confermato che il motivo delle microlenti è stato riprodotto fedelmente nel film flessibile, mentre i test ottici hanno mostrato che il film manteneva una buona trasparenza complessiva ma presentava un’elevata «haze» — una misura di quanto fortemente disperde la luce in molte direzioni. Questa combinazione di forte scattering interno e deviazione controllata alla superficie è ciò che permette al film di reindirizzare la luce altrimenti intrappolata.

Quanto funziona nella pratica

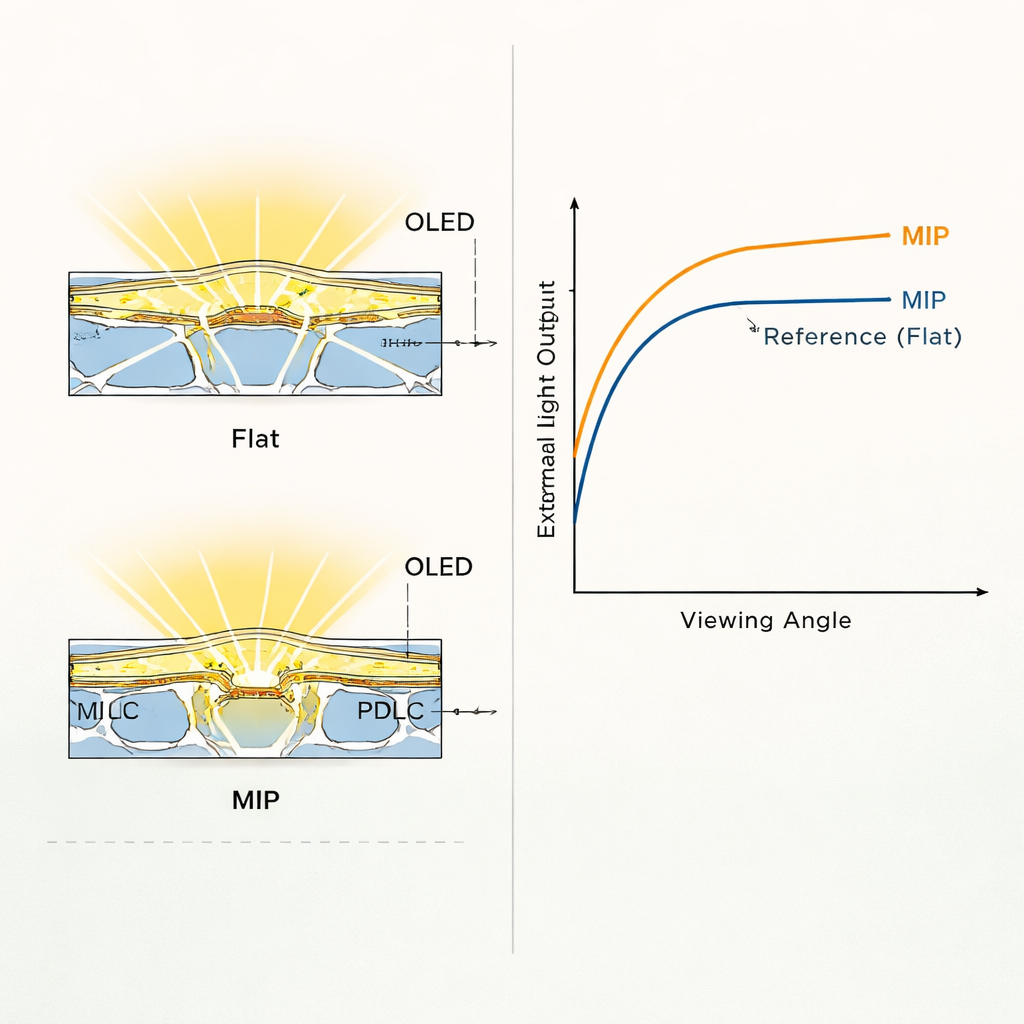

Simulazioni al computer basate su ray‑tracing hanno prima esaminato l’effetto della sola superficie a microlenti. Rispetto a una superficie piatta, il motivo delle lenti ha diretto circa il 60% in più di luce fuori dal materiale e ha aumentato la luminosità per angoli di visione quasi frontali di circa il 20%, senza creare punti caldi o zone scure marcate. Quando il film ibrido completo, inclusivo dello strato a goccioline, è stato fabbricato e impiegato sotto veri dispositivi OLED flessibili, i miglioramenti hanno rispecchiato da vicino queste previsioni. A tensioni operative tipiche, gli OLED su film MIP sono risultati significativamente più luminosi rispetto a quelli su vetro nudo, consumando al contempo leggermente meno corrente elettrica. Metriche chiave di prestazione, come l’efficienza di corrente e l’efficienza quantica esterna, sono salite del 15–21%. Il film è risultatо anche meccanicamente robusto: le fotografie di campioni piegati mostravano un’emissione verde uniforme con scarso cambiamento di colore attraverso gli angoli di visione, indicando che sia la funzione ottica sia la flessibilità meccanica sono preservate.

Cosa significa per i dispositivi di tutti i giorni

Per un lettore non specialista, il risultato principale è che questo film ibrido aiuta gli OLED flessibili a sprecare meno luce, così gli schermi possono essere più luminosi o funzionare a minore potenza mantenendo la stessa luminosità. L’approccio impiega materiali poco costosi e una semplice sequenza di rivestimento e reticolazione a temperatura ambiente che, in linea di principio, può essere estesa alla produzione roll‑to‑roll. Ciò lo rende interessante non solo per dispositivi di laboratorio sperimentali, ma anche per futuri telefoni, indossabili e display automobilistici prodotti in serie. Più in generale, il lavoro dimostra come la combinazione attenta di un pattern superficiale regolare con un interno strutturato in modo casuale possa fornire un controllo preciso della luce in componenti sottili e pieghevoli — un’idea che potrebbe influenzare molte tecnologie ottiche di nuova generazione.

Citazione: Lim, S., Ahn, HS., Lee, W. et al. Hybrid microlens-polymer dispersed liquid crystal substrate for synergistic light extraction from flexible OLEDs. Sci Rep 16, 7627 (2026). https://doi.org/10.1038/s41598-026-37135-4

Parole chiave: display OLED flessibili, estrazione della luce, array di microlenti, cristalli liquidi dispersi in polimero, schermi a risparmio energetico
