ZenBand: un risolutore numerico per cristalli fotonici con interfaccia grafica

Far comportare la luce come gli elettroni

Le tecnologie moderne, dalla rete ad alta velocità ai dispositivi quantistici, si basano sulla capacità di guidare e modellare la luce con estrema precisione. I cristalli fotonici — materiali con una piccola struttura ripetuta — possono deviare la luce quasi come se fosse elettricità in un circuito. Questo articolo presenta ZenBand, un programma informatico gratuito e open-source che permette a ricercatori e ingegneri di esplorare e progettare queste strutture per la guida della luce senza ricorrere a costosi software o a competenze avanzate di programmazione.

Perché controllare la luce è così potente

I cristalli fotonici sono come semiconduttori ottici: disponendo materiali trasparenti in un reticolo regolare, possono bloccare certe lunghezze d’onda, piegare fasci bruscamente o far viaggiare la luce in percorsi stretti e privi di perdita. Questi effetti permettono guide d’onda ultra‑compatte, rivestimenti riflettenti, divisori di fascio e persino materiali in cui la luce sembra rifrangersi “al contrario”. Finora, l’esplorazione di tali design richiedeva spesso strumenti commerciali costosi o programmazione specialistica. ZenBand mira ad abbassare questa barriera confezionando un noto metodo numerico — la tecnica di sviluppo in onde piane — in un programma facile da usare scritto in Python.

Un banco di lavoro per progettare reticoli ottici

ZenBand è organizzato come un banco di lavoro digitale. Un pannello consente agli utenti di disegnare il blocco elementare di un cristallo fotonico: forme come cilindri, anelli o cornici disposte su reticoli quadrati o esagonali, con dimensioni e proprietà dei materiali regolabili. Un secondo pannello offre pulsanti per avviare i calcoli, come il “diagramma a bande”, che mostra quali lunghezze d’onda possono o non possono attraversare la struttura, e i “contorni iso‑frequenza”, che rivelano come la luce si propaga in diverse direzioni. Un terzo pannello fornisce strumenti aggiuntivi, dalla creazione di GIF animate dell’evoluzione dei campi ottici all’importazione di disposizioni di materiale preparate in altri software. Anche i neoarrivati possono partire da esempi preimpostati, mentre gli utenti esperti possono caricare geometrie insolite o altamente personalizzate.

Dal reticolo cristallino alle bande luminose

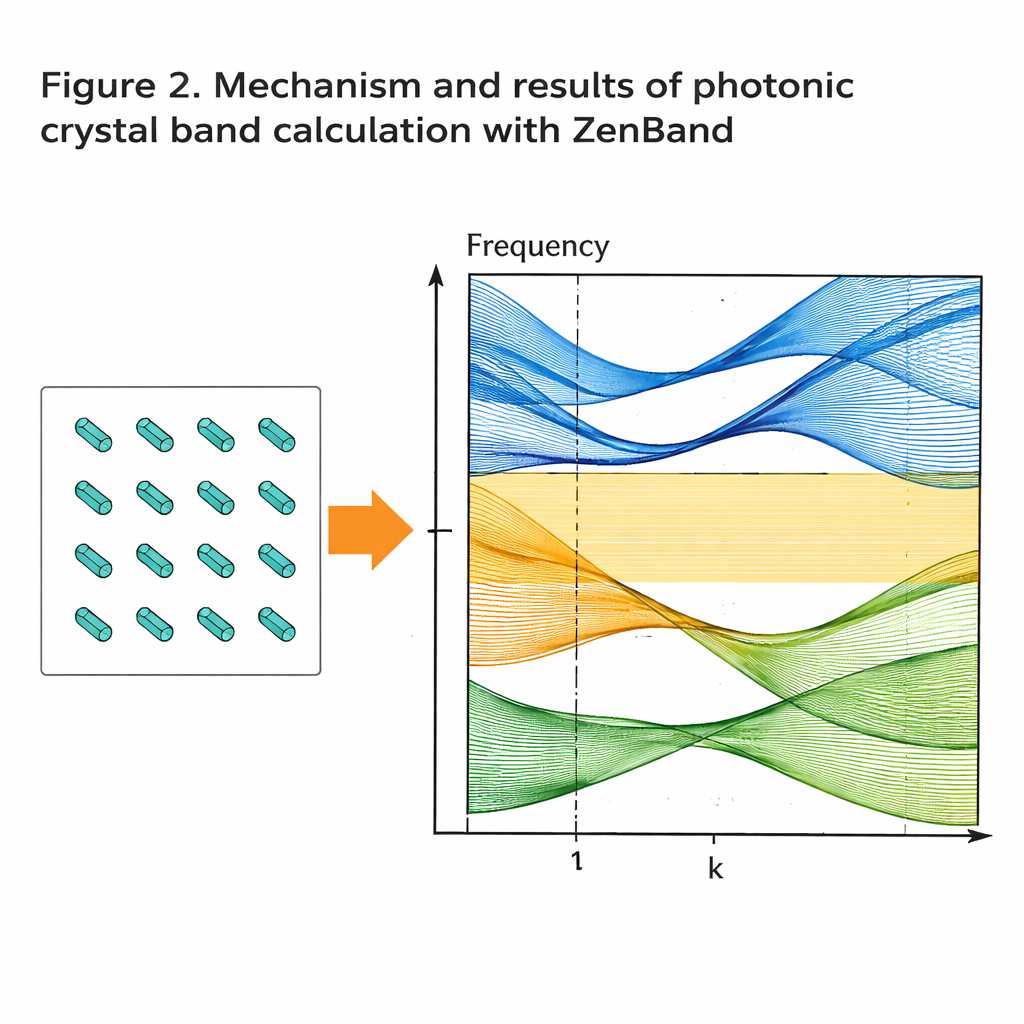

Sotto il cofano, ZenBand trasforma le equazioni di Maxwell — le regole fondamentali dell’elettromagnetismo — in un grande ma strutturato problema matematico. Poiché il cristallo si ripete nello spazio, i campi elettrici e magnetici possono essere espressi come combinazioni di onde semplici. ZenBand costruisce e risolve le equazioni risultanti per ottenere le “bande”, curve che collegano la frequenza della luce al suo momento all’interno del cristallo. Queste bande rivelano gap in cui la luce non può propagarsi e punti speciali dove i fasci restano fortemente collimati o si separano in modi controllati. Il programma supporta sia materiali comuni e isotropi sia materiali più complessi “diagonali anisotropi”, il cui comportamento dipende dalla direzione, aprendo la strada a effetti di guida e messa a fuoco ingegnerizzati difficili da esplorare a mano.

Verifica di accuratezza e velocità

Per dimostrare l’affidabilità dei risultati, gli autori hanno usato ZenBand per riprodurre studi pubblicati su cristalli fotonici quadrati, esagonali e a nido d’ape, inclusi dispositivi con forte guida d’onda e comportamenti a “punto di Dirac” dove più bande si incontrano a una singola frequenza. Diagrammi a bande, pattern di campo ed effetti speciali di collimazione si sono mostrati molto vicini a quelli ottenuti con altri metodi consolidati, con differenze minime attribuibili a dettagli numerici. Il team ha anche confrontato la velocità di esecuzione di ZenBand in Python con approcci simili in MATLAB e altri codici. Per molti casi comuni, specialmente quando il problema matematico è leggermente più semplice, l’implementazione in Python è competitiva in termini di velocità mantenendo la piena apertura e modificabilità del codice.

Una cassetta degli attrezzi gratuita per i dispositivi basati sulla luce del futuro

In termini pratici, questo lavoro fornisce uno strumento di progettazione gratuito per materiali che scolpiscono la luce in modi sofisticati. ZenBand aiuta gli utenti a vedere quali lunghezze d’onda sono permesse o proibite in un dato schema, dove si concentra l’energia e come le modifiche di progettazione — come la variazione del diametro dei fori o della spaziatura del reticolo — spostano queste proprietà. Essendo open-source e dotato di un’interfaccia visuale, il programma può servire sia come supporto didattico sia come punto di partenza per ricerche d’avanguardia su laser compatti, guide d’onda avanzate o dispositivi fotonici topologici. Il messaggio più ampio è che potenti capacità di progettazione ottica non devono più essere bloccate dietro licenze costose: possono essere condivise, ispezionate e migliorate dall’intera comunità scientifica.

Citazione: Zinkevičius, A., Lukošiūnas, I. & Gailevičius, D. ZenBand: a numerical solver of photonic crystals with a graphical user interface. Sci Rep 16, 7242 (2026). https://doi.org/10.1038/s41598-026-37129-2

Parole chiave: cristalli fotonici, simulazione numerica, software open-source, struttura a bande, fotonica computazionale
