Ottimizzazione e analisi di accuratezza della misura della rettilineità di rotaie basata sul metodo di stazione libera con stazione totale

Perché misurare le “linee rette” è davvero importante

Dai treni ad alta velocità alle grandi macchine utensili, molte delle tecnologie di uso quotidiano dipendono da rotaie e guide che sono quasi perfettamente dritte su lunghe distanze. Anche una curvatura di una frazione di millimetro può provocare vibrazioni, usura accelerata o guasti. Eppure verificare la rettilineità di binari che si estendono per oltre 100 metri in ambienti reali affollati è sorprendentemente difficile. Questo studio descrive un modo per usare uno strumento topografico familiare — la stazione totale — in una configurazione più intelligente, a “stazione libera”, che mantiene gli errori sotto un terzo di millimetro, anche lavorando attorno a ostacoli e in condizioni non ideali.

Un metodo flessibile per controllare lunghi binari

I controlli tradizionali di rettilineità si basano su strumenti rigidi come squadre, fili tesi o configurazioni laser delicate. Questi funzionano bene su brevi distanze in ambienti puliti di officina, ma incontrano difficoltà all’aperto o in grandi capannoni industriali, dove supporti, macchinari o scarsa visibilità interrompono la linea di vista. Le stazioni totali, ampiamente usate in topografia e costruzione, sono attraenti perché misurano angoli e distanze da quasi qualsiasi posizione comoda. Tuttavia, la loro accuratezza dipende fortemente dalla posizione dell’apparecchio e da come i suoi errori si combinano. Gli autori si concentrano su un approccio a “stazione libera”, in cui la stazione totale non è vincolata a posizioni fisse ma può essere installata dove le condizioni lo permettono, e si chiedono: in quali condizioni questo metodo flessibile può davvero fornire controlli di rettilineità sotto il millimetro?

Trasformare la geometria in uno strumento pratico

I ricercatori costruiscono innanzitutto un modello geometrico che collega ciò che la stazione totale misura realmente — angoli e distanze verso due punti di riferimento sul binario e verso un punto di prova — alla piccola traslazione laterale, o deviazione, di quel punto di prova rispetto a una linea ideale. Usando le aree dei triangoli, ricavano una formula non lineare per questa deviazione che funziona anche quando lo strumento è posto lateralmente e non centrato. In termini semplici, il metodo confronta l’area di un triangolo formato dai due punti di riferimento e dalla stazione con le aree formate quando si aggiunge un punto leggermente disallineato sulla rotaia. La differenza tra queste aree, scalata correttamente, rivela quanto il punto della rotaia si discosta dalla perfetta rettilineità.

Simulare da dove provengono davvero gli errori

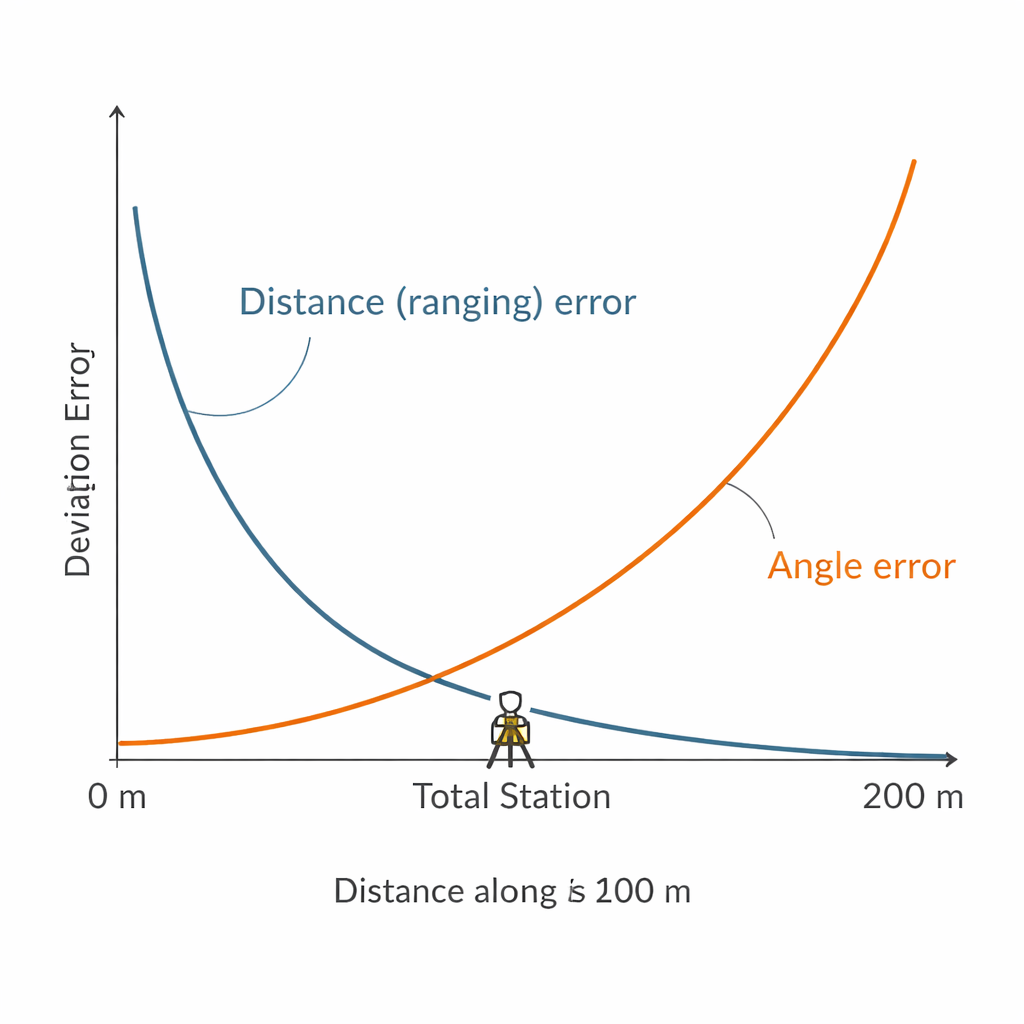

Poiché la formula è non lineare e dipende da più misure contemporaneamente, non è ovvio quali sorgenti di errore siano le più importanti. Il team utilizza la simulazione Monte Carlo: un computer perturba ripetutamente gli angoli e le distanze in ingresso entro intervalli di errore realistici e osserva come varia la deviazione calcolata. Questo permette di mappare come l’incertezza varia lungo una linea di riferimento di 200 metri e di separare l’influenza degli errori di distanza da quelli angolari. Emergono pattern coerenti: proprio vicino allo strumento dominano gli errori di distanza e l’incertezza picca; più lontano, la precisione è controllata dagli errori angolari. L’analisi di sensibilità mostra che un particolare angolo nella geometria diventa preponderante verso le estremità del binario, mentre la distanza tra lo strumento e il punto misurato domina molto vicino alla stazione.

Scegliere lo strumento giusto e il punto giusto

Con queste simulazioni, gli autori esplorano come diverse specifiche di stazioni totali e posizioni di montaggio influenzino le prestazioni. Quando variano solo l’accuratezza della misurazione delle distanze, la forma complessiva della curva di errore resta la stessa e, oltre circa 20 metri dallo strumento, l’effetto di una peggiore misura delle distanze è ridotto. Al contrario, un peggioramento della precisione angolare peggiora rapidamente gli errori alle estremità del binario. Dalla ricerca emerge una regola progettuale chiave: scegliere una stazione totale con elevata precisione nella misura degli angoli — circa 0,5 secondi d’arco — mentre l’accuratezza delle distanze può essere modesta (fino a 2 mm) a patto di evitare misure a meno di circa 20 metri dalla stazione. Dimostrano inoltre che avvicinare lo strumento al binario e scegliere con cura la sua posizione lungo la linea può “appiattire” il profilo di errore, impedendo a una singola zona di diventare un punto debole.

Mettere il metodo alla prova su una rotaia reale

Per dimostrare il metodo in pratica, il team valuta un binario lungo 160 metri utilizzato in una vasca da traino per prove idrauliche, dove la tolleranza di rettilineità è di circa mezzo millimetro. Posizionano la stazione totale a 4 metri di lato rispetto al binario e, guidati dalle simulazioni, la installano in due posizioni lungo la linea, a 50 metri e a 100 metri. Ogni installazione viene usata solo per misurare i segmenti in cui l’incertezza prevista è bassa. Con 54 punti di misura distanziati ogni 3 metri e sei rilevazioni ripetute per punto su più giorni, l’errore medio risultante nella deviazione dei punti è di circa ±0,30 mm, con la massima deviazione misurata pari a soli 0,29 mm. Nonostante influenze ambientali che peggiorano leggermente le prestazioni reali rispetto alle simulazioni ideali, il binario soddisfa facilmente la tolleranza richiesta di rettilineità.

Cosa significa per l’ingegneria nel mondo reale

Per i non specialisti, il messaggio è che non sempre servono sistemi laser fragili o ambienti perfettamente controllati per verificare che lunghe rotaie e guide siano “abbastanza dritte” per macchine ad alte prestazioni e treni. Combinando un modello geometrico intelligente, simulazioni statistiche e scelte accurate su dove posizionare una stazione totale standard, gli ingegneri possono ottenere controlli di rettilineità affidabili e sub‑millimetrici in contesti disordinati e ostruiti. Questa strategia ottimizzata a stazione libera potrebbe contribuire a mantenere le linee ad alta velocità, le guide di precisione e altre grandi strutture ingegneristiche più sicure ed efficienti, senza richiedere condizioni di misura irrealistiche.

Citazione: Yang, D., Zou, J. Optimization and accuracy analysis of track straightness measurement based on total station free station method. Sci Rep 16, 5985 (2026). https://doi.org/10.1038/s41598-026-37100-1

Parole chiave: rettilineità della rotaia, stazione totale, misurazione di precisione, simulazione Monte Carlo, allineamento ferroviario
