SHI: un framework per l’imaging armonico spaziale

Vedere di più con i raggi X di tutti i giorni

Le moderne macchine a raggi X possono fare molto più che mostrare ossa rotte. Possono rivelare come i materiali deviano, disperdono e modificano il fascio, mettendo in luce strutture fini che le immagini ordinarie perdono. Questo articolo presenta SHI, un framework software open‑source che trasforma una tecnica di laboratorio un tempo specialistica — l’imaging armonico spaziale — in uno strumento pratico. SHI aiuta i ricercatori a estrarre diversi tipi di contrasto dai raggi X dalla stessa esposizione e persino a costruire scansioni 3D, aprendo la strada a immagini mediche, industriali e materiali più chiare con dosi di radiazione inferiori.

Da semplici ombre a immagini a raggi X più ricche

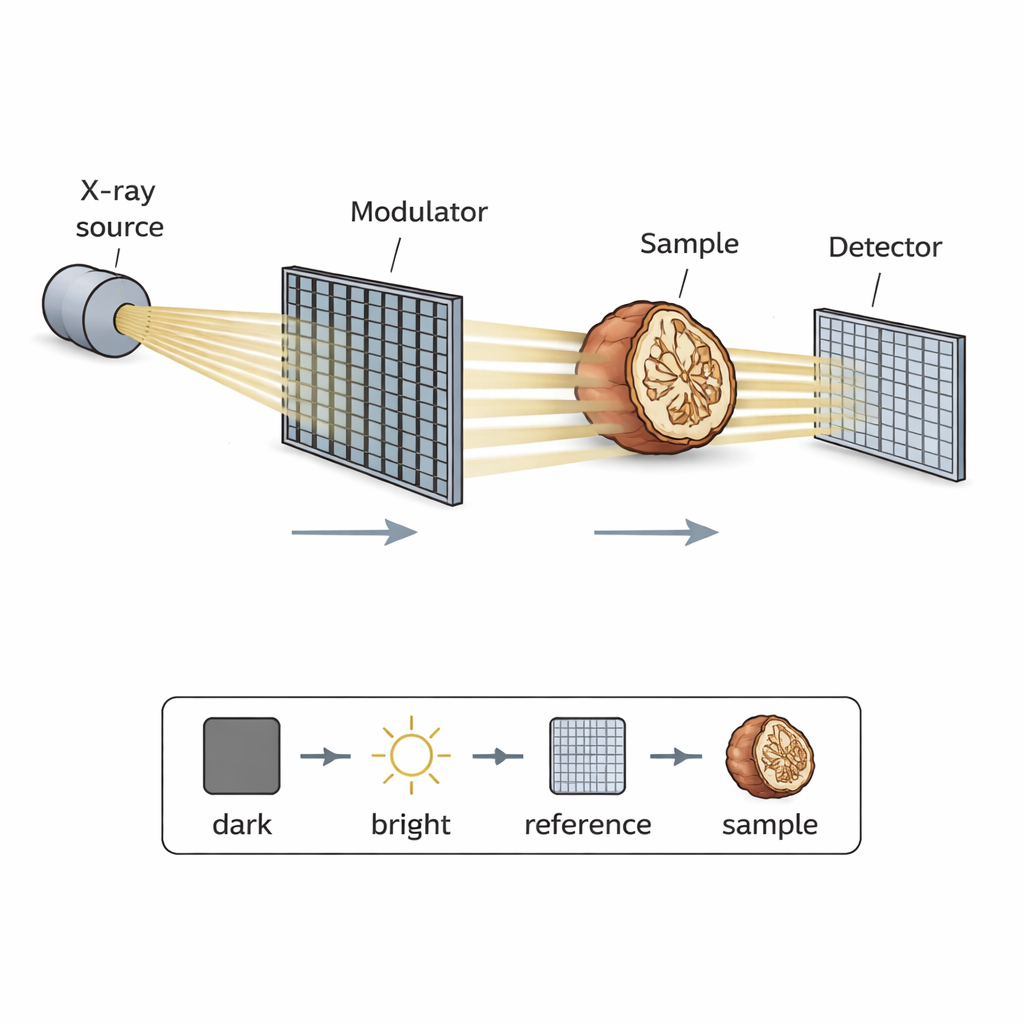

I raggi X convenzionali misurano principalmente quanto del fascio un campione assorbe, producendo le familiari ombre chiare e scure. Ma i raggi X vengono anche leggermente deviati e diffusi mentre attraversano tessuti o materiali. L’imaging armonico spaziale sfrutta questo inserendo nel fascio un mascherino finemente strutturato — simile a una rete o a una griglia. Il mascherino suddivide il fascio in molti piccoli fasci che attraversano il campione e cadono sul rivelatore. Visti grezzi, il rivelatore registra un motivo regolare modulato dal campione. Al computer, questo pattern strutturato viene analizzato con uno strumento matematico chiamato trasformata di Fourier per separare diverse “armoniche”, ognuna collegata a un tipo specifico di contrasto: assorbimento, rifrazione (fase) e scattering a piccoli angoli.

Uno strumento software unificato per un flusso di lavoro complesso

Fino ad oggi, l’imaging armonico spaziale è stato limitato da script di elaborazione complessi e artigianali, diversi da laboratorio a laboratorio. SHI (acronimo di Spatial Harmonic Imaging) colma questa lacuna. È un pacchetto open‑source basato su Python che gestisce l’intero percorso dai dati grezzi alle immagini finali. Con una semplice interfaccia grafica, gli utenti acquisiscono quattro immagini di base: un frame dark (rumore del rivelatore), un frame bright (fascio libero), un frame di riferimento del solo mascherino e un frame del campione con mascherino e oggetto. SHI organizza automaticamente questi file, corregge rumore e fondo e li prepara per analisi dettagliate senza richiedere all’utente di scrivere codice.

Trasformare i pattern in molteplici viste all’interno degli oggetti

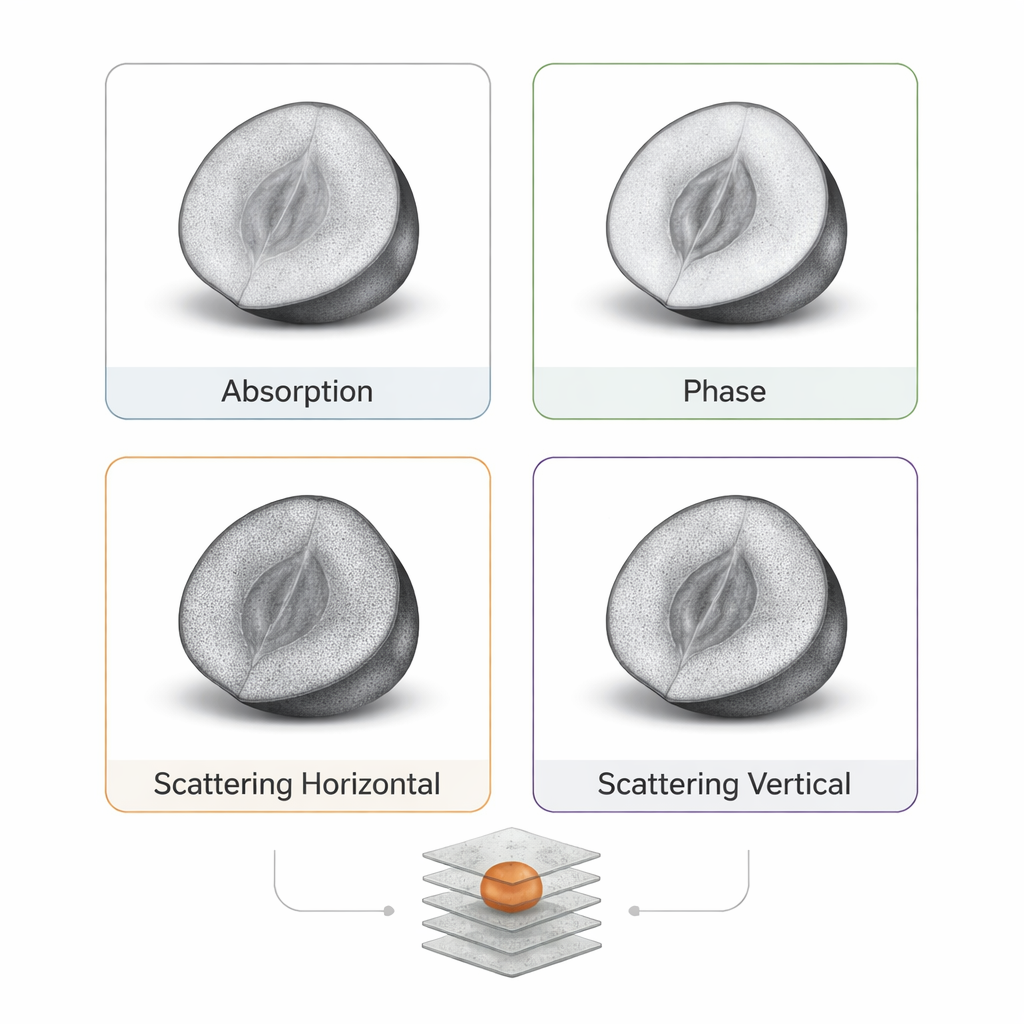

Una volta raccolte le immagini, SHI esegue una serie di passaggi di elaborazione. Prima pulisce i dati sottraendo il rumore dark e normalizzando con il frame bright. Poi applica la trasformata di Fourier sia alle immagini di riferimento sia a quelle del campione, isolando una griglia di picchi armonici che riflettono la periodicità del mascherino. Ritagliando ogni picco e trasformandolo indietro, SHI ricostruisce immagini che enfatizzano diversi effetti fisici. Un’armonica fornisce un’immagine classica di assorbimento; altre mettono in evidenza quanto il fascio viene deflesso (contrasto di fase) o diffuso da piccole caratteristiche interne (contrasto di scattering). SHI può anche sfruttare armoniche di ordine superiore per accedere a dettagli direzionali più fini. Tutti questi output vengono ordinati in cartelle e salvati come file immagine standard, pronti per essere ispezionati o analizzati ulteriormente.

Costruire viste 3D più velocemente e con minore dose

Lo stesso approccio si estende naturalmente all’imaging 3D. Ruotando un campione — in questo caso una nocciola scelta per la sua struttura interna intricata — e ripetendo l’acquisizione, SHI produce una serie di proiezioni multicontrasto adatte alla tomografia computerizzata (CT). Una scoperta chiave è che, poiché l’imaging armonico spaziale riduce effettivamente la risoluzione a quella supportata dal mascherino, sono necessarie meno proiezioni per ricostruire un volume 3D chiaro. Test con algoritmi CT standard hanno mostrato che ridurre il numero di viste da quasi 3000 a poche centinaia comporta solo una lieve perdita di dettaglio, riducendo però significativamente il volume dei dati e l’esposizione potenziale alle radiazioni. Il filtraggio armonico attenua inoltre le distorsioni geometriche causate dal fascio a forma conica, permettendo al sistema di essere trattato quasi come un semplice setup a fascio parallelo via software.

Perché questo conta per l’imaging futuro

In termini semplici, SHI rende pratica una tecnica a raggi X avanzata ma ingombrante. Incapsulando controllo dei dispositivi, gestione dei dati e matematica sofisticata in un unico framework aperto e ben documentato, abbassa la barriera per i laboratori che vogliono vedere oltre le sole ombre nei loro raggi X. I ricercatori possono ora ottenere informazioni di assorbimento, fase e scattering — e perfino ricostruzioni 3D — dalle stesse misurazioni, spesso con meno angolazioni e dose ridotta. Man mano che il software crescerà per supportare più hardware e l’elaborazione in tempo reale, potrebbe contribuire a portare un imaging a raggi X più ricco e più sicuro nell’uso routinario in medicina, scienza dei materiali e industria.

Citazione: Diaz, J.L.B., Korvink, J.G. & Kunka, D. SHI: a framework for spatial harmonic imaging. Sci Rep 16, 4338 (2026). https://doi.org/10.1038/s41598-026-37029-5

Parole chiave: imaging armonico spaziale, raggi X multicontrasto, tomografia computerizzata, software di imaging open-source, contrasto di fase
