Modellazione accoppiata rapporto di trasmissione-efficienza e progettazione della zona ad alta efficienza per trasmissioni planetary multi-sezione di veicoli ibridi elettrici

Perché cambi più intelligenti sono importanti per auto più pulite

I veicoli ibridi elettrici promettono consumi migliori e minori emissioni, ma possono mantenerne la promessa soltanto se l’hardware gestisce l’energia in modo efficiente. Un elemento chiave è la trasmissione automatica, che decide come la potenza scorre dal motore e dai motori alle ruote. Questo studio mostra come ripensare il progetto dei compatti gruppi epicicloidali usati in molti ibridi possa estrarre maggiore efficienza, impiegando modelli fisici dettagliati e ottimizzazioni intelligenti invece di prova ed errore.

Dalla congettura a un cambio digitale unificato

La progettazione tradizionale delle trasmissioni spesso tratta separatamente due grandi questioni: quali rapporti utilizzare e quanta energia si perde in calore, attriti e agitazione dell’olio a quei rapporti. Questa separazione può lasciare sprechi nascosti. Gli autori costruiscono invece un modello unico e unificato che collega la velocità di rotazione di ogni ingranaggio, la ripartizione delle coppie e i punti in cui si verificano le perdite all’interno di gruppi planetari multi-sezione. Questi arrangiamenti compatti di sole, planetario e corona sono comuni nei sistemi power-split ibridi perché possono instradare la potenza lungo più percorsi contemporaneamente in uno spazio ridotto.

Seguire la potenza mentre si divide, circola e si perde

Per capire dove va l’energia, il team rappresenta il treno di ingranaggi come una rete: i nodi rappresentano i componenti e le frecce mostrano come la potenza fluisce tra di essi. Questo permette di tracciare come la potenza in ingresso da motore e motore elettrico si divide e si ricombina attraverso più sezioni di ingranaggi planetari. Su questa base si aggiunge un modello di perdite raffinato che distingue l’attrito negli innesti dentati, le perdite nei cuscinetti, l’agitazione dell’olio causata dal movimento degli ingranaggi e la resistenza aerodinamica generata da parti in rapido movimento che spingono l’aria. Il modello segnala anche la dannosa “circolazione di potenza”, dove la potenza gira internamente senza raggiungere le ruote, una situazione che può erodere silenziosamente l’efficienza se non viene individuata in fase di progettazione.

Lasciare che la matematica cerchi il punto ottimale

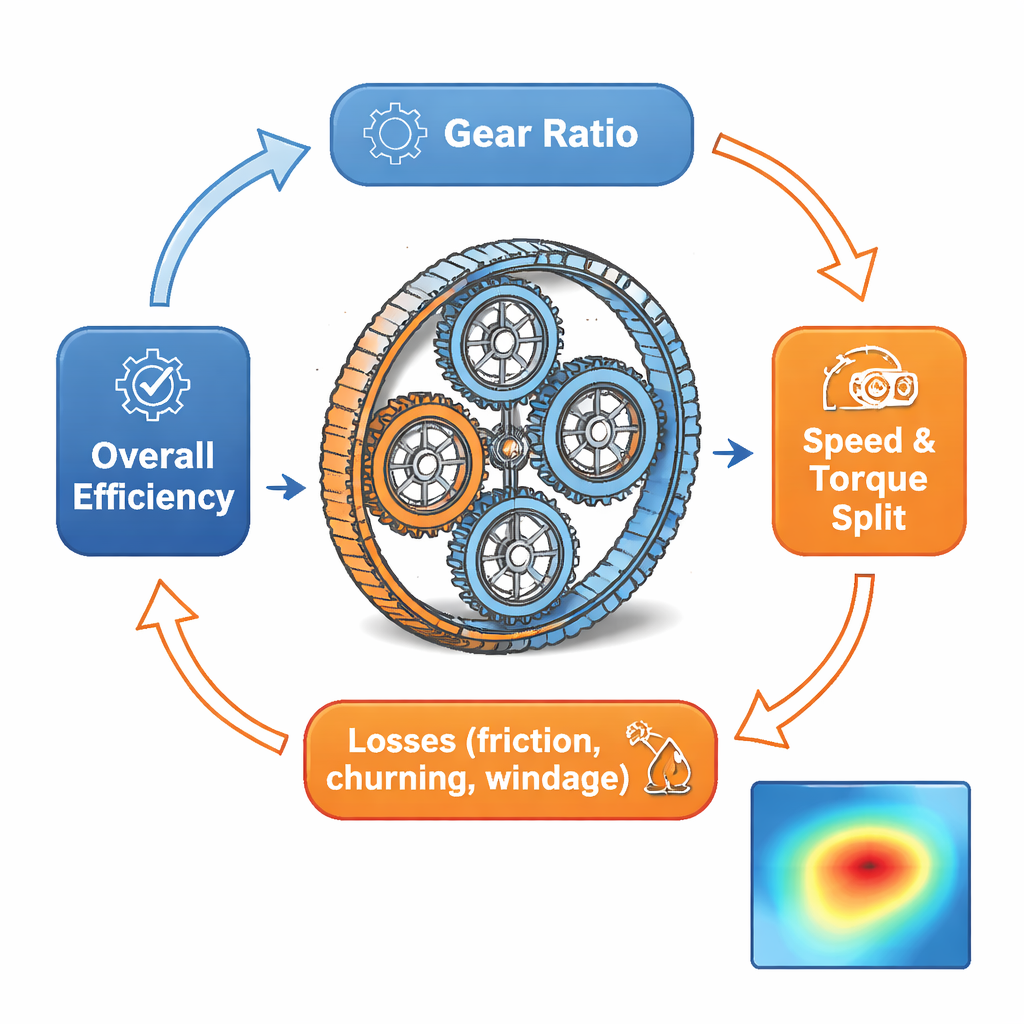

Poiché rapporti e perdite si influenzano a vicenda in un ciclo—modificare un rapporto cambia velocità e carichi, che a loro volta alterano le perdite—gli autori risolvono un sistema di equazioni non lineari che lega tutto assieme. Utilizzano un metodo numerico iterativo per trovare valori autoconsistenti di velocità, coppie ed efficienza complessiva per molte condizioni di esercizio. Su questo strato eseguono una ottimizzazione multi-obiettivo basata su particle swarm, un algoritmo di ricerca ispirato alla natura in cui molti design candidati “volano” attraverso lo spazio delle soluzioni, spinti sia dai propri successi passati sia da quelli dei vicini. L’algoritmo cerca progetti che massimizzino congiuntamente l’efficienza, limitino il peso e controllino i costi di produzione, invece di inseguire un singolo obiettivo isolato.

Mettere alla prova il progetto digitale

Il quadro viene applicato a una trasmissione planetaria a due file reale di un veicolo ibrido di grande diffusione. I ricercatori inseriscono geometria reale, materiali e dettagli di lubrificazione, poi confrontano le previsioni del modello con misure su una panca prova di alto livello. Su sei marce in avanti e un ampio spettro di velocità e carichi, le previsioni di efficienza del modello differiscono dagli esperimenti di circa l’1,4 percento in media, e i calcoli dei rapporti rimangono entro poche frazioni di percento dai valori di progetto. I test monitorano anche l’aumento di temperatura durante una prova di quattro ore e la risposta del cambio a variazioni improvvise di coppia e velocità, confermando che il progetto ottimizzato rimane sufficientemente fresco e risponde in modo rapido e fluido.

Espandere l’isola dell’alta efficienza

Armati di questo modello validato, il passo di ottimizzazione suggerisce modifiche di progetto modeste ma coordinate: regolare leggermente rapporti geometrici chiave all’interno dei gruppi planetari, ridurre le dimensioni degli ingranaggi dove la resistenza lo consente e abbassare livello e viscosità dell’olio quel tanto che basta per ridurre la resistenza del fluido senza compromettere la lubrificazione. Questi cambiamenti ampliano la porzione della mappa operativa in cui la trasmissione è altamente efficiente da circa due terzi a quasi quattro quinti, e aumentano l’efficienza media complessiva da circa il 93 al 96 percento. In termini pratici, ciò significa che una porzione maggiore dell’energia del motore e dei motori raggiunge le ruote invece di essere persa in calore, aiutando gli ibridi a consumare meno carburante e a emettere meno CO₂ senza richiedere hardware radicalmente nuovo.

Citazione: Zhang, Q., Ren, C. & Niu, H. Transmission ratio-efficiency coupled modeling and high-efficiency zone design for multi-row planetary gear transmission of hybrid electric vehicles. Sci Rep 16, 6455 (2026). https://doi.org/10.1038/s41598-026-37023-x

Parole chiave: veicoli ibridi elettrici, trasmissione a ingranaggi planetari, efficienza della trasmissione, ottimizzazione del cambio, progettazione multi-obiettivo
