Studio sulla profondità massima di penetrazione del GPR basato sulle proprietà elettromagnetiche del suolo

Vedere il sottosuolo senza scavare

Dalla localizzazione di gallerie nascoste al controllo dello stato di strade e piste, gli ingegneri si affidano sempre più al radar a penetrazione del suolo (GPR) per «vedere» sotto la superficie senza scavi. Ma il GPR non funziona allo stesso modo ovunque: in alcuni luoghi i suoi segnali raggiungono più di un metro di profondità, mentre in altri si attenuano dopo solo la metà di quella distanza. Questo studio pone una domanda semplice ma cruciale per pianificatori, geologi e ingegneri della difesa: quanto in profondità può realmente arrivare il radar in diversi tipi di suolo e cosa controlla quel limite?

Perché il suolo conta per le indagini sotterranee

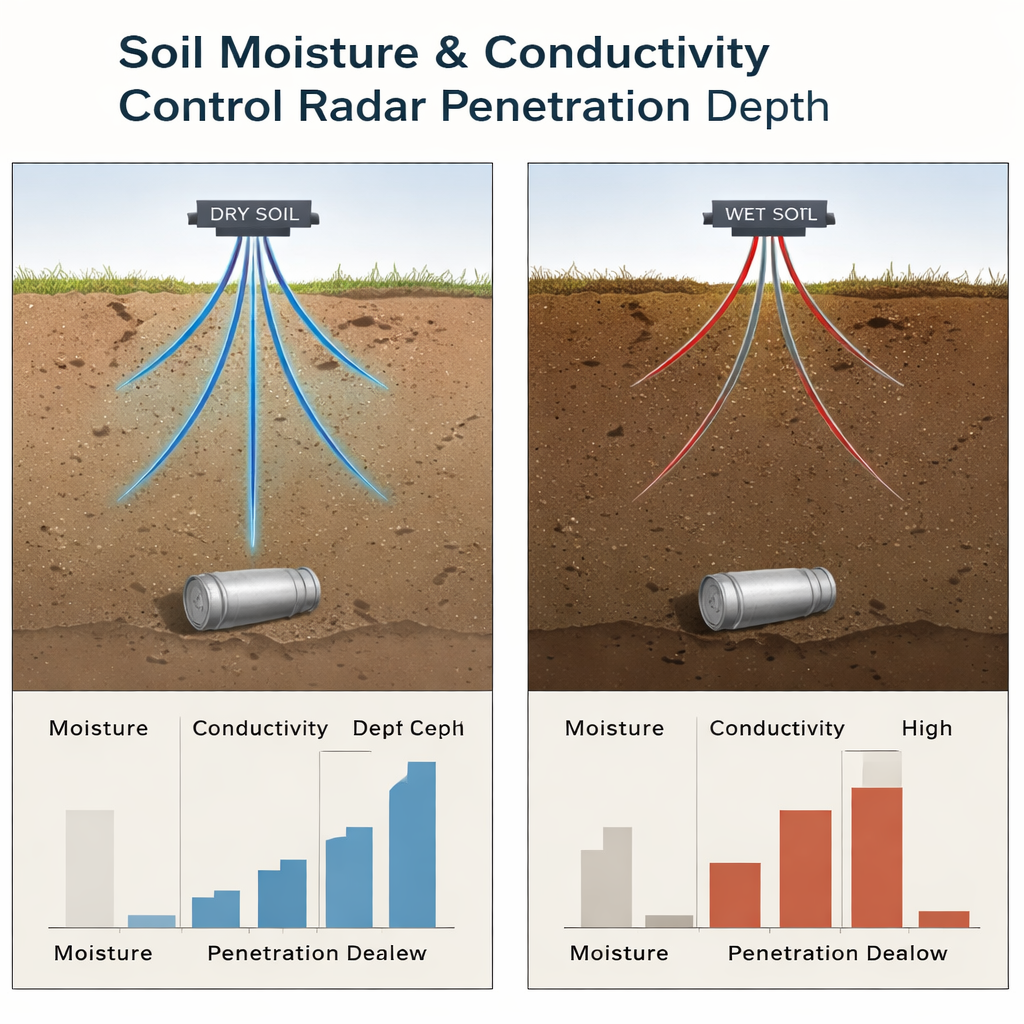

Quando un sistema radar invia brevi impulsi radio nel terreno, il suolo stesso diventa parte dello strumento. Le proprietà elettriche del suolo — quanto facilmente immagazzina e dissipa energia elettromagnetica — governano la velocità di propagazione delle onde e la rapidità con cui si attenuano. Queste proprietà dipendono fortemente dall’umidità e dai sali disciolti. I terreni sabbiosi e asciutti tendono a lasciar passare le onde radar con perdite modeste, mentre suoli umidi e ricchi di minerali agiscono più come una spugna, assorbendo energia e riducendo la profondità utile di indagine. Poiché la Cina copre climi che vanno dal deserto alle foreste monsoniche, gli autori l’hanno scelta come laboratorio naturale per esaminare come i suoli, da aridi a umidi, influenzino le prestazioni del GPR.

Misurare il comportamento dei suoli sotto il radar

Il team ha raccolto sei tipi di suolo rappresentativi in tutta la Cina, includendo loess del nord‑ovest, suolo del Gobi, terra nera del nord‑est e suoli costieri umidi nel sud‑est e nel Guangdong. In prove all’aperto hanno usato un sistema radar a dominio del tempo ultralargo, insieme a una sonda commerciale time‑domain reflectometer, per misurare due grandezze chiave tra 300 MHz e 4 GHz — la stessa banda di frequenze impiegata da molti sistemi GPR pratici e da radar ad apertura sintetica. Una grandezza, la parte reale della costante dielettrica, indica quanto il suolo interagisce con il campo radar; l’altra, strettamente legata alla conducibilità elettrica, monitora quanto rapidamente l’energia d’onda viene assorbita e convertita in calore. Regolando il contenuto d’acqua in campioni preparati con cura, hanno mappato direttamente come l’umidità aumenti la conducibilità e modifichi queste proprietà dielettriche.

Dal pulviscolo secco all’argilla bagnata

Le misure rivelano una progressione chiara dal paesaggio secco a quello umido. Con lo spostamento climatico dall’arido nord‑ovest al umido sud‑est, il contenuto d’acqua nei campioni aumenta di circa 2,7 volte, la parte reale della costante dielettrica cresce di circa 1,6 volte e la conducibilità elettrica sale di circa un terzo. All’interno di uno stesso sito, il suolo più profondo a 12 cm trattiene più acqua e mostra una costante dielettrica superiore del 4–10% rispetto allo strato superficiale, confermando che la profondità amplifica leggermente questi effetti. Con l’aggiunta d’acqua, conducibilità e costante dielettrica aumentano quasi linearmente, raggiungendo 300–550 μS/cm a un contenuto d’umidità del 30%. Parallelamente, la parte «dissipativa» del comportamento dielettrico — quanto fortemente il suolo smorza le onde — diminuisce con la frequenza ma risulta costantemente più elevata nei suoli più umidi del sud. Confronti con il World Soil Database mostrano che le nuove misure sono in buon accordo con i valori di riferimento globali, aumentando la fiducia che possano rappresentare terreni simili altrove.

Tradurre la fisica del suolo in profondità di scavo sicure

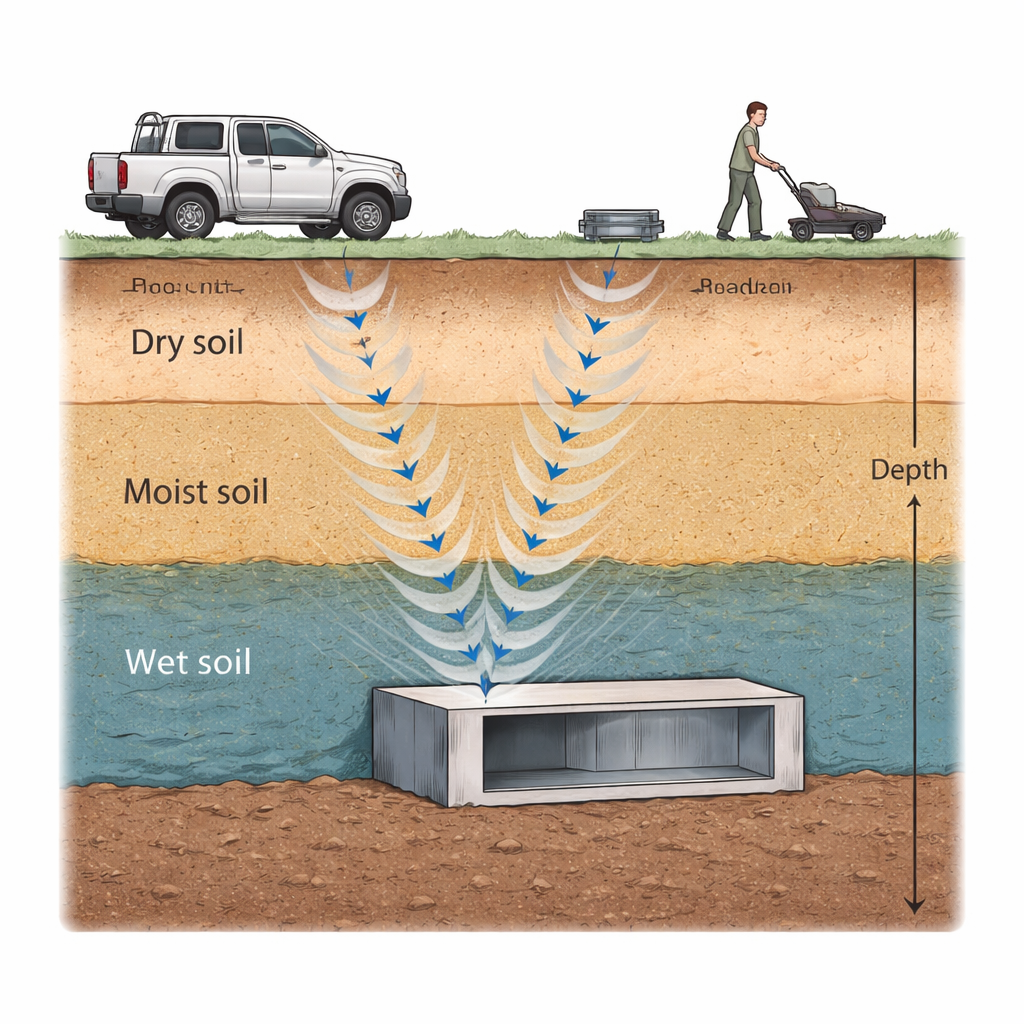

Per trasformare i numeri di laboratorio in indicazioni pratiche, gli autori hanno costruito un modello matematico delle onde radar che viaggiano attraverso strati di suolo impilati, ognuno con le proprie proprietà misurate. Usando un metodo a matrici di trasferimento, hanno simulato come gli impulsi si riflettano e si indeboliscano mentre rimbalzano tra gli strati e su strutture sepolte ricche di metalli, come stanze sotterranee o tunnel. Hanno definito la profondità di penetrazione in termini ingegneristici: il livello più profondo a cui gli echi di una struttura emergono ancora leggermente al di sopra del «clutter» naturale dovuto a terreno irregolare e inhomogeneità casuali. Adottando una soglia segnale‑su‑clutter conservativa di 0,5 decibel — più rigorosa rispetto a molti studi precedenti — hanno prima validato il loro codice con dati di test su autostrade presenti in letteratura, quindi lo hanno eseguito con le misure dei suoli cinesi nell’intervallo di bande P e L.

Cosa significano i risultati in superficie

Le simulazioni mostrano che la profondità di penetrazione del GPR dipende fortemente dal tipo di suolo. Alle stesse condizioni radar, la terra nera del nord‑est consente la visuale più profonda, circa 1,1 metri, mentre i suoli umidi del sud‑est riducono il raggio a circa 0,5 metri. In tutti i siti testati, le profondità di scavo sicure dedotte dai segnali radar variano tra 0,5 e 1,1 metri. Per la maggior parte delle opere sotterranee civili e militari, ciò significa che le strutture a bassa profondità possono essere ispezionate e monitorate in modo affidabile, ma impianti più profondi potrebbero richiedere schermature aggiuntive o metodi di rilevamento diversi per rimanere nascosti o per essere rilevati. Collegando misure dettagliate del suolo con un modello realistico di penetrazione, lo studio fornisce una guida pratica per prevedere fino a quale profondità il GPR può vedere in terreni variabili — e per pianificare di conseguenza progetti sotterranei e misure di occultamento.

Citazione: Lu, S., Zhao, D., Qian, J. et al. Study on the maximum penetration depth of GPR based on soil electromagnetic properties. Sci Rep 16, 6265 (2026). https://doi.org/10.1038/s41598-026-36996-z

Parole chiave: ground penetrating radar, umidità del suolo, proprietà elettromagnetiche, profondità di penetrazione del radar, ingegneria sotterranea
