Accoppiamento elettromagnetico nullo tra risonatori elicoidali identici a distanza ravvicinata

Perché piccole molle metalliche possono ignorarsi a vicenda

Quando i dispositivi elettronici integrano antenne, filtri e parti risonanti in spazi sempre più ridotti, quegli elementi iniziano a “comunicare” tra loro in modi indesiderati. Questa interferenza reciproca può confondere i segnali, spostare le frequenze operative e limitare quanto compatti possiamo rendere i nostri dispositivi. Questo articolo dimostra che, ruotando con cura piccole eliche metalliche — fili avvolti che funzionano come risonatori radio in miniatura — è possibile quasi annullare completamente quell’interazione, anche quando le eliche sono molto più vicine di un decimo della lunghezza d’onda delle onde radio che trattano.

Come i vicini vicini interferiscono normalmente

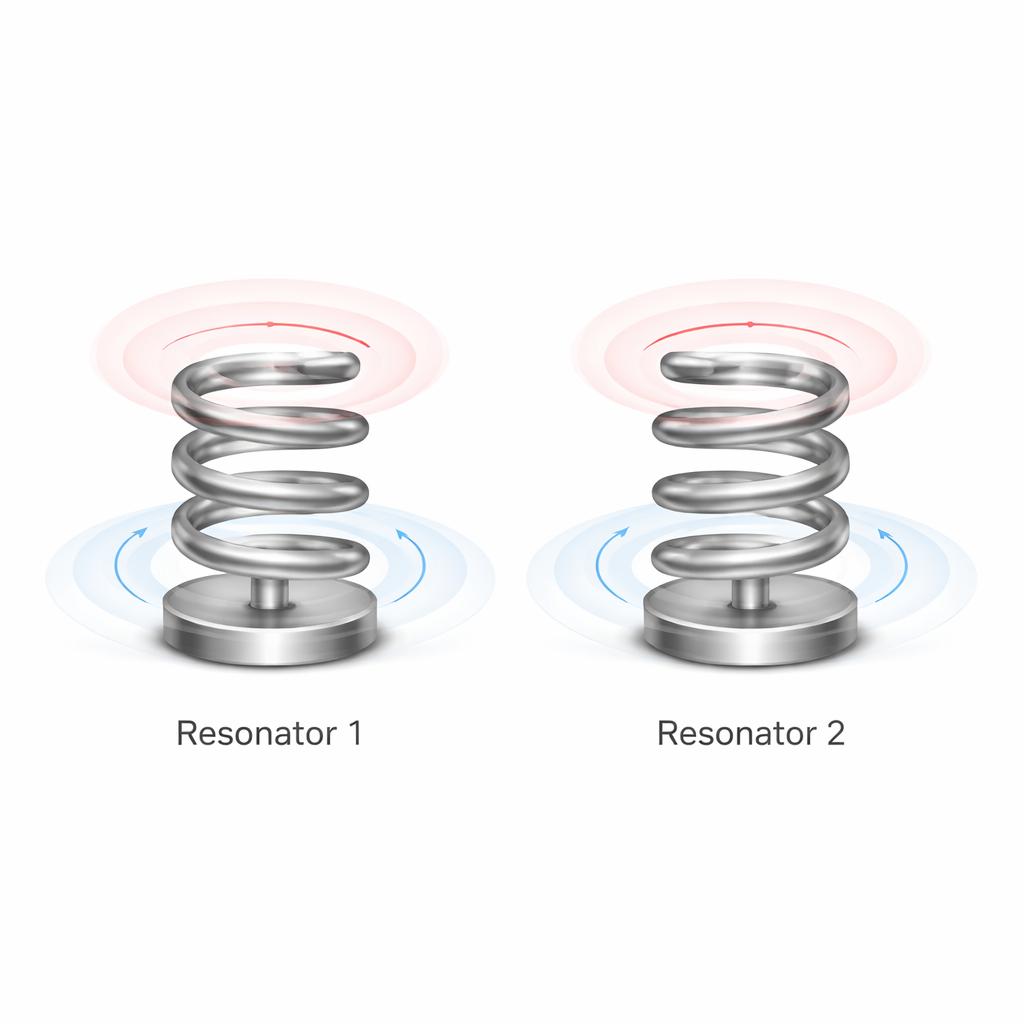

Qualsiasi oggetto che risoni con campi radio o a microonde si comporta un po’ come una forcella di accordatura: se ne colpisci una, può mettere in vibrazione una vicina. Nell’elettronica, questo avviene attraverso i campi elettrici e magnetici che fuoriescono da un risonatore verso il vicino. Questo “accoppiamento” può essere utile quando vogliamo che le onde si propaghino lungo una struttura progettata, ma diventa un problema in array di antenne densi o in metamateriali, dove interazioni non volute degradano le prestazioni. Gli autori si concentrano sui risonatori elicoidali — bobine di filo a forma di piccole molle — largamente usati e che possono essere molto più piccoli della lunghezza d’onda con cui interagiscono. Convenzionalmente, per ottenere accoppiamento nullo si separano i risonatori a distanze grandi, così i loro campi si sovrappongono pochissimo. Qui la tesi rilevante è che lo stesso effetto può essere ottenuto a spazi estremamente ridotti sfruttando la geometria anziché la distanza.

Bilanciare le “conversazioni” elettriche e magnetiche

Per capire e controllare queste interazioni, il gruppo tratta innanzitutto ogni elica come un circuito elettrico composto da un induttore (che immagazzina energia magnetica), un condensatore (che immagazzina energia elettrica) e una resistenza. Quando due circuiti di questo tipo sono vicini, interagiscono magneticamente (come due antenne ad anello) ed elettricamente (attraverso cariche opposte che si fronteggiano nel gap). I due tipi di accoppiamento normalmente dividono la risonanza condivisa in due modi distinti: una modalità in fase, in cui entrambe le eliche oscillano insieme, e una modalità in opposizione di fase, in cui oscillano in verso opposto. Calcolando come si spostano le frequenze di queste modalità al variare della rotazione delle eliche attorno a un asse che passa per i loro centri, i ricercatori individuano angoli particolari in cui le due frequenze si ricongiungono. A questi angoli, l’accoppiamento elettrico e magnetico si cancellano a vicenda in modo così efficace che l’interazione netta è quasi zero, anche se ciascun contributo rimane comunque consistente.

Cosa rivelano simulazioni dettagliate e test di laboratorio

Utilizzando simulazioni agli elementi finiti, gli autori calcolano i campi elettromagnetici di coppie di eliche in rame a quattro spire poste fianco a fianco e poi ruotate. Tracciano come le risonanze in fase e fuori fase si scambiano l’ordine e si incrociano a particolari angoli di inclinazione, segnalando la condizione di accoppiamento quasi nullo. Esaminano anche risonanze di ordine superiore, che presentano configurazioni di campo più intricate, e scoprono angoli di attraversamento aggiuntivi con comportamenti più complessi. Per confermare queste previsioni sperimentalmente, sviluppano un metodo di fabbricazione in cui stampi di plastica 3D vengono riempiti con una lega a basso punto di fusione chiamata Field’s metal, producendo eliche altamente ripetibili incapsulate nella plastica. Misure con un analizzatore di rete a microonde mostrano spostamenti di risonanza che corrispondono strettamente alle simulazioni, inclusi gli angoli in cui le due risonanze principali diventano indistinguibili entro la precisione sperimentale.

Da coppie isolate a onde lente nelle catene

Lo studio poi scala il sistema da una singola coppia a una catena infinita di eliche identiche disposte periodicamente. In una tale catena, l’accoppiamento determina quanto velocemente l’energia può fluire da un risonatore al successivo, cosa che si manifesta come la pendenza di una curva di dispersione che collega frequenza e vettore d’onda. Scegliendo un angolo di inclinazione che minimizza l’accoppiamento tra vicini, gli autori ottengono curve di dispersione molto piatte e corrispondenti basse “velocità di gruppo”, il che significa che pacchetti d’onda si spostano lungo la catena molto lentamente. Mostrano anche come cambiando segno e intensità dell’accoppiamento, semplicemente ruotando le eliche, sia possibile invertire l’ordine delle modalità e rimodellare il flusso di energia, mentre interazioni a più lungo raggio con vicini più distanti impediscono alla velocità di gruppo di raggiungere esattamente lo zero.

Perché questo è importante per le tecnologie compatte future

Per i non specialisti, il messaggio centrale è che è possibile progettare piccoli strutture risonanti che stanno quasi spalla a spalla ma si influenzano a malapena, semplicemente scegliendo l’orientamento giusto. Questo stratagemma geometrico potrebbe facilitare la costruzione di array di antenne, filtri e metamateriali molto compatti che si comportano in modo prevedibile, senza i consueti compromessi dovuti all’ingombro. Allo stesso tempo, gli stessi principi possono essere usati deliberatamente per rallentare onde elettromagnetiche lungo catene di eliche ingegnerizzate, abilitando potenzialmente linee di ritardo compatte ed elementi di elaborazione del segnale. Sebbene questo lavoro si concentri su una fila unidimensionale di bobine, gli autori suggeriscono che idee simili potrebbero essere estese ad array bidimensionali e tridimensionali, aprendo la strada a un controllo più flessibile delle onde elettromagnetiche nei dispositivi futuri.

Citazione: Gudge-Brooke, J., Clow, N., Hibbins, A.P. et al. Zero electromagnetic coupling of closely spaced identical helical resonators. Sci Rep 16, 7661 (2026). https://doi.org/10.1038/s41598-026-36975-4

Parole chiave: risonatori elicoidali, accoppiamento elettromagnetico, metamateriali, onde lente, antenne a microonde
