Soppressione della corrente di anello nelle loop schermate alla risonanza fondamentale

Far funzionare meglio insieme le scansioni MRI

Le macchine per risonanza magnetica (MRI) si avvalgono di array di piccoli anelli metallici, detti bobine, per captare segnali deboli dall'interno del corpo. Con scanner sempre più potenti e array di bobine più complessi, emerge un problema nascosto: correnti elettriche indesiderate possono fluire in questi anelli, degradando silenziosamente la qualità dell'immagine e creando anche rischi per la sicurezza. Questo studio affronta il problema per un design di bobina popolare ma insidioso noto come loop schermata, e mostra come quasi eliminare tali correnti indesiderate usando componenti semplici e ben scelti.

Perché gli anelli contano in MRI

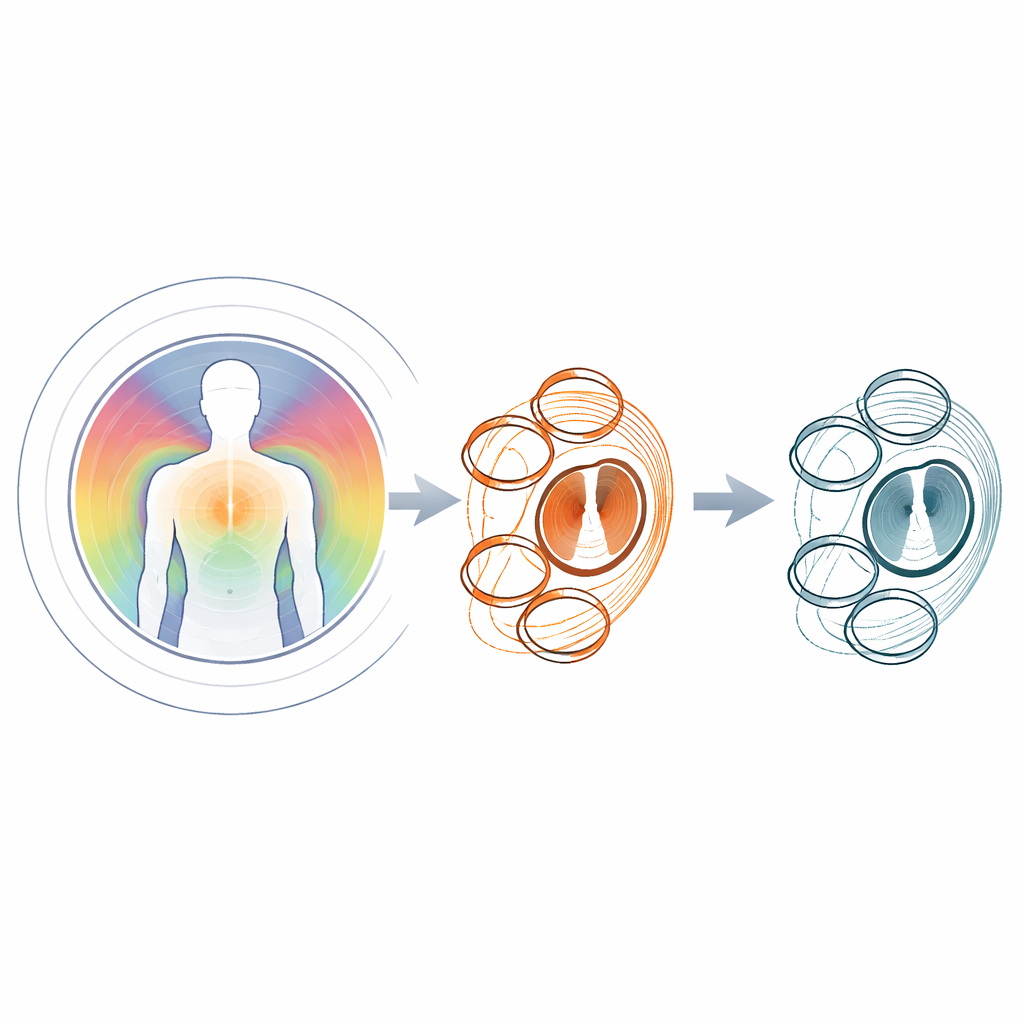

In una scansione MRI, un insieme di componenti trasmette onde radio intense che perturbano i nuclei atomici nel corpo, mentre un altro insieme di bobine «ascolta» mentre quei nuclei si rilassano ed emettono deboli segnali radio. Questi elementi di ricezione sono spesso anelli di filo. Negli ultimi anni, i loop schermati realizzati con cavo coassiale hanno suscitato interesse perché sono flessibili, meno sensibili alla deformazione o alla pressione contro il corpo e tendono a interferire meno fra loro rispetto ai loop tradizionali. Sintonizzati sulla loro risonanza fondamentale, questi loop schermati si comportano come rivelatori ad altissima impedenza, caratteristica utile per costruire array densi che si appoggiano all'anatomia.

Quando i segnali utili diventano rumore dannoso

In una singola bobina usata da sola, la corrente che scorre durante la ricezione è semplicemente parte del processo di rilevamento. In un array, però, le correnti in un anello possono indurre correnti nei vicini, sfocando i pattern di sensibilità individuali necessari per immagini nitide e metodi avanzati di ricostruzione. Durante la potente fase di trasmissione, campi forti possono anche generare correnti elevate in loop soltanto di ricezione, alterando la dinamica di spin nel paziente e potenzialmente riscaldando i tessuti. Le bobine ad anello tradizionali risolvono questo problema disponendo sovrapposizioni e collegando circuiti o amplificatori che presentano un'alta resistenza al flusso di corrente. Per i loop schermati alla risonanza, però, non era chiaro qual fosse la migliore strategia per fermare la corrente; semplicemente cortocircuitare i terminali di uscita, un approccio intuitivo, si rivela ben lungi dall'essere ottimale.

Riconsiderare il comportamento dei loop schermati

Gli autori mostrano che, nonostante le apparenze, un loop schermato non è semplicemente un circuito risonante standard sotto mentite spoglie. Invece di cercare di far percepire al loop una resistenza molto alta, la chiave è annullare la parte reattiva della risposta elettrica del loop al suo output e poi presentargli una bassa resistenza ben controllata. Forniscono una ricetta generale: prima, concettualmente «disconnettere» l’anello induttivo all’interno del loop schermato in un modello matematico per trovare la reattanza netta vista all’uscita. Poi, scegliere un componente all’uscita la cui reattanza sia uguale in modulo ma opposta in segno, e le cui perdite interne siano ridotte. In molte condizioni pratiche questo componente risulta essere, o simulare da vicino, un semplice induttore.

Una regola semplice per progetti di bobine complessi

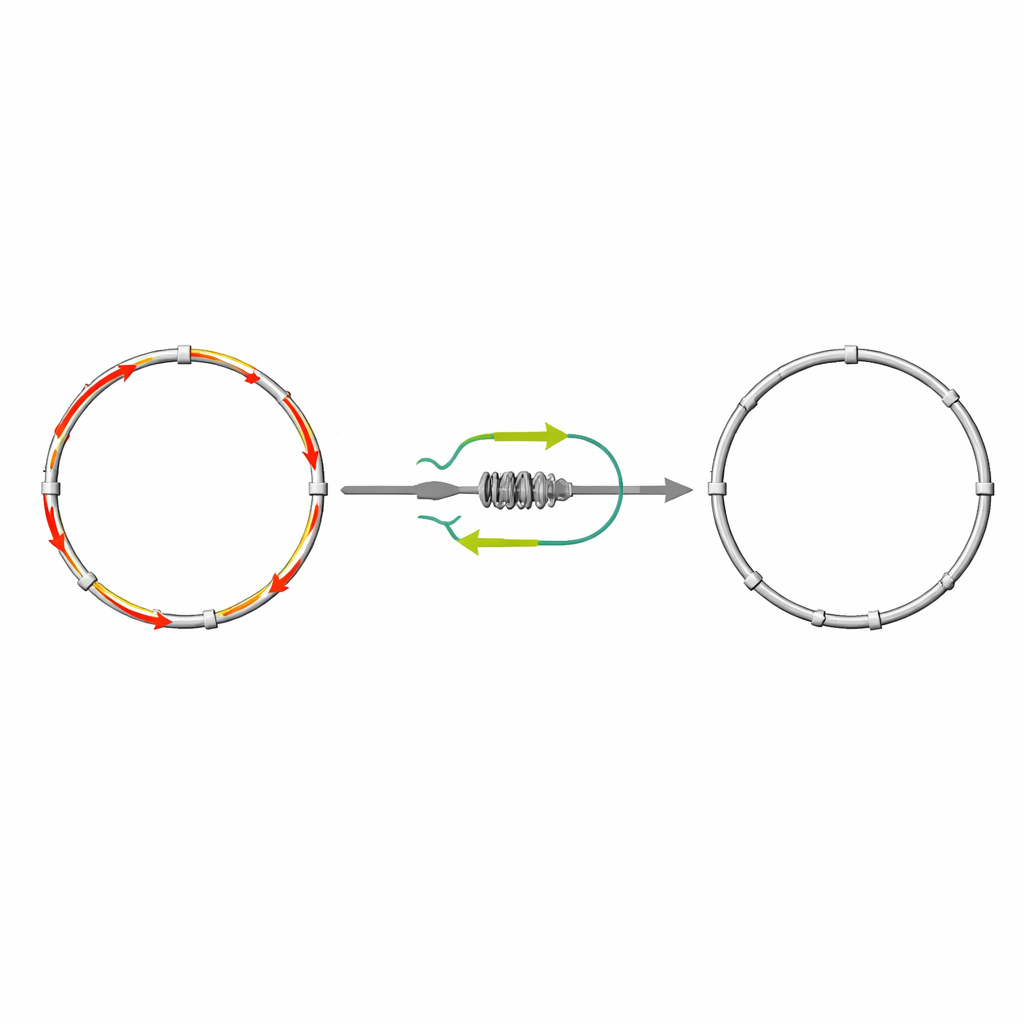

I loop schermati possono essere costruiti con una o più interruzioni, o gap, attorno all’anello, e possono includere o meno condensatori di taratura aggiuntivi. Per i loop senza parti di taratura aggiunte e con gap equamente distanziati, gli autori ricavano una regola sorprendentemente semplice: l’induttanza che sopprime meglio la corrente di anello dovrebbe avere un valore pari all’induttanza di un anello equivalente di filo semplice, diviso per il numero di gap. Mostrano anche come stimare quell’induttanza di base a partire dalla dimensione dell’anello e dallo spessore del filo. Per progetti più elaborati, inclusi loop con condensatori di taratura o gap non uniformi, il loro metodo generale di rimuovere l’induttore interno nel modello e abbinare la reattanza funziona ancora per determinare il componente d’uscita corretto.

Mettere la teoria alla prova

Per verificare le loro idee, i ricercatori hanno costruito cinque diversi loop schermati con cavo coassiale standard, con uno, due o tre gap e con o senza condensatori di taratura. Hanno misurato le correnti effettive che scorrevano sulla superficie esterna del cavo usando una sonda magnetica a doppio loop accuratamente calibrata e hanno confrontato quei risultati con simulazioni di circuito. Quando hanno terminato le uscite dei loop con elementi induttivi scelti secondo le loro linee guida, le correnti indesiderate attorno alla risonanza sono diminuite di ulteriori 31–36 decibel rispetto alla semplice scorciatoia di cortocircuitare le uscite — una riduzione in ampiezza di oltre un fattore mille. Le induttanze ottimali misurate corrispondevano alle loro previsioni con una precisione di circa il sette percento, nonostante imperfezioni costruttive del mondo reale e dettagli del cavo non fossero modellati perfettamente.

Cosa significa per le bobine MRI future

Per i non specialisti, la conclusione è che gli autori hanno trasformato un problema elettrico sottile in una regola di progettazione chiara. Trattando correttamente i loop schermati — non come circuiti risonanti generici ma come anelli fisici con una relazione specifica tra dimensione e induttore di adattamento — gli ingegneri possono costruire array di bobine che restano silenziosi quando necessario, ascoltano in modo pulito quando richiesto e disturbano meno i tessuti del paziente durante impulsi di trasmissione potenti. Questo dovrebbe rendere più semplice progettare rivelatori MRI flessibili, indossabili e densamente packati che forniscano immagini di qualità superiore e prestazioni più affidabili senza aggiungere complessità all'hardware dello scanner.

Citazione: Wang, W., Jepsen, R.A., Sánchez-Heredia, J.D. et al. Suppressing loop current of shielded loops at fundamental resonance. Sci Rep 16, 8400 (2026). https://doi.org/10.1038/s41598-026-36956-7

Parole chiave: bobine MRI, loop schermata, bobina ad alta impedenza, disaccoppiamento, soppressione della corrente di anello
