Studio sulle caratteristiche di risposta rapida e sull’affidabilità meccanica delle valvole elettromagnetiche dei sezionatori ad alta tensione

Tenere le luci accese quando qualcosa va storto

Le città moderne dipendono da vaste reti elettriche ad alta tensione che devono mantenere il flusso di energia anche quando si verifica un guasto — come un cortocircuito. In queste emergenze, dispositivi speciali chiamati interruttori devono aprirsi in una frazione di secondo per proteggere le apparecchiature e prevenire blackout. Questo articolo presenta una nuova “valvola a repulsione” ultra-rapida che aiuta gli interruttori ad alta tensione a reagire più velocemente e con maggiore affidabilità, promettendo sistemi elettrici più sicuri e resilienti.

Perché la velocità è importante nelle reti elettriche

Con l’aumento della domanda elettrica, le tensioni di trasmissione e la complessità della rete sono cresciute, così come l’entità delle correnti di cortocircuito possibili. Quando si verifica un guasto su una linea a 500 kilovolt, le correnti possono raggiungere valori enormi che minacciano trasformatori, linee e gli stessi interruttori. Una soluzione è installare apparecchiature più grandi e costose ovunque, ma ciò diventa rapidamente antieconomico. Un approccio più intelligente è rendere i dispositivi chiave, come gli interruttori di grande capacità, più veloci in modo da interrompere le correnti pericolose prima che possano causare danni. Negli interruttori di grandi dimensioni odierni, i meccanismi di azionamento idraulico sono ampiamente usati per fornire la forza necessaria ad aprire i contatti, ma le loro valvole di controllo interne sono azionate da bobine solenoidi relativamente lente. Questo limita la rapidità con cui l’interruttore può iniziare ad aprirsi.

Un nuovo modo per scattare l’apertura di una valvola

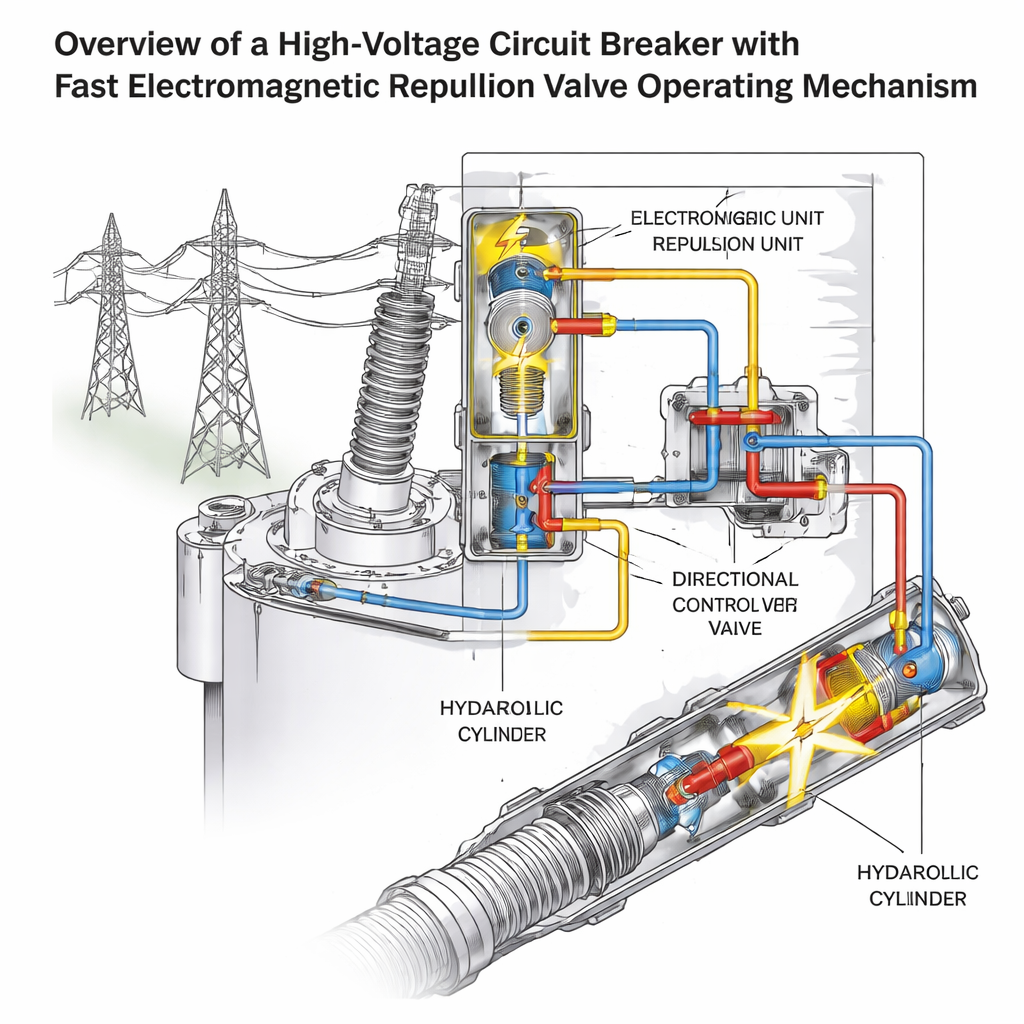

I ricercatori propongono di sostituire l’attuatore magnetico tradizionale della valvola di controllo con un meccanismo elettromagnetico di “repulsione”. Quando una forte scarica di corrente attraversa una bobina, si inducono correnti parassite vorticoshe in un disco metallico vicino. L’interazione tra il campo magnetico della bobina e queste correnti parassite produce una potente forza repulsiva che scaglia il disco — e una biella di collegamento — lontano dalla bobina. Nel nuovo progetto questo movimento spinge lo stantuffo della valvola del sistema idraulico, commutando istantaneamente i percorsi dell’olio da bassa pressione ad alta pressione e lanciando il pistone e i collegamenti che aprono i contatti dell’interruttore. Lo studio si concentra su una configurazione a doppio disco e doppia bobina progettata per un interruttore veloce a 550 kilovolt, dove gli urti meccanici e le sollecitazioni sono particolarmente gravi.

Simulare forze, moto e usura

Poiché non esisteva esperienza progettuale precedente per un dispositivo di repulsione così ad alta potenza, il team ha costruito un modello informatico dettagliato che combinava circuiti elettrici, campi magnetici variabili, parti meccaniche in movimento e comportamento a fatica dei materiali nel lungo periodo. Per prima cosa hanno simulato come un condensatore di accumulo di energia si scarica attraverso la bobina, generando un impulso di corrente breve ma intenso. Questo è stato inserito in un modello elettromagnetico che ha calcolato la forza che agisce sul disco metallico nel tempo. Quelle forze hanno poi alimentato un modello strutturale e cinematico per prevedere quanto e quanto velocemente il disco e la valvola si muovessero e quali sollecitazioni si sviluppassero nei componenti chiave. Infine, un modulo di fatica ha stimato quante operazioni di apertura-chiusura le parti potessero sopportare prima che potessero comparire cricche. Il progetto iniziale ha prodotto un impressionante picco di forza di circa 135 kilonewton in soli 0,24 millisecondi e ha spostato la valvola attraverso i suoi 15 millimetri di corsa completa in circa 1,56 millisecondi — sufficientemente rapido da ridurre nettamente i tempi di risposta dell’interruttore. Ma le sollecitazioni concentrate intorno al mozzo e ai bordi del disco si avvicinavano quasi al limite di snervamento del materiale, dando una vita prevista di solo circa 4.600 operazioni, ben al di sotto dell’obiettivo di 10.000 cicli per gli interruttori ad alta tensione.

Ottimizzare il progetto per velocità e resistenza

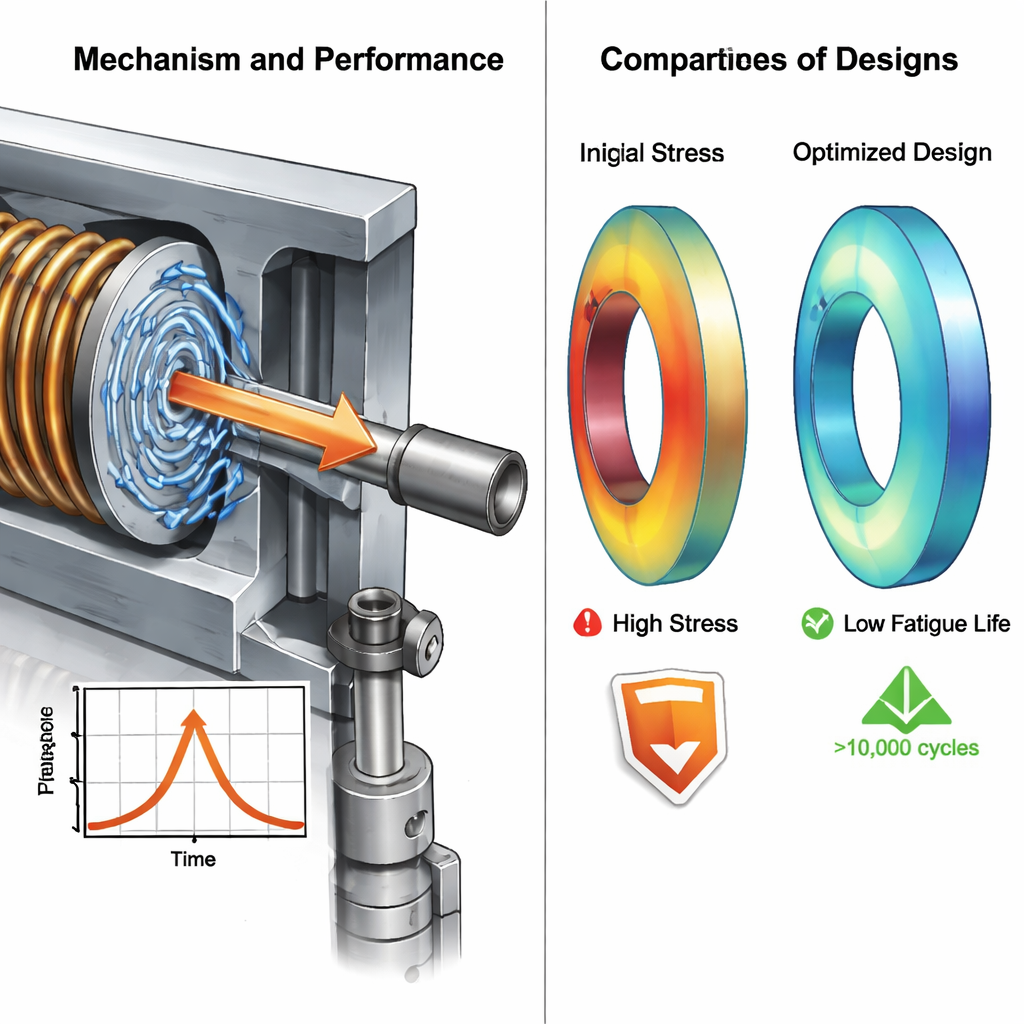

Per risolvere il problema, i ricercatori hanno utilizzato un algoritmo di ottimizzazione evolutiva multi-obiettivo — essenzialmente una ricerca guidata attraverso molteplici possibili progetti. Hanno variato parametri come la capacità del condensatore, la tensione di carica, il numero di spire della bobina e lo spessore e il raggio del disco, rispettando limiti pratici su corrente nella bobina, velocità delle parti e tempo totale di corsa. L’algoritmo ha cercato configurazioni che mantenessero la rapidità di azionamento della valvola ma riducessero il picco di forza e il carico meccanico sul disco. Dopo centinaia di iterazioni ha individuato una configurazione con tensione leggermente ridotta e geometria di bobina e disco ridimensionata. In questo progetto ottimizzato, il picco della forza di repulsione è sceso da circa 135 a 97 kilonewton, l’impulso di forza è diventato più uniforme e più lungo, e la valvola ha comunque completato la sua corsa di 15 millimetri entro 1,8 millisecondi. Fondamentale è che la sollecitazione massima nei dischi di repulsione è diminuita quanto basta perché la loro vita a fatica calcolata superasse le 10.000 cicli, soddisfacendo i requisiti di affidabilità meccanica.

Dal modello al prototipo funzionante

Il team ha quindi costruito un prototipo completo di interruttore ad alta tensione utilizzando la valvola a repulsione ottimizzata e lo ha testato su una piattaforma meccanica dedicata dotata di sensori precisi. L’interruttore è stato azionato 10.000 volte di seguito, mentre il tempo di avvio dell’apertura veniva registrato regolarmente. I risultati hanno mostrato che il nuovo meccanismo iniziava consistentemente a muoversi in circa 2,6 millisecondi, con variazioni molto piccole tra un’operazione e l’altra — approssimativamente dal 75% all’80% più veloce rispetto ai sistemi idraulici tradizionali. Non è stato osservato alcun danno ai componenti e il moto misurato del disco di repulsione corrispondeva da vicino alle previsioni del modello, inclusa la caratteristica curva di spostamento “ripida poi piatta” mentre il cuscinetto in poliuretano integrato assorbe l’impatto finale.

Cosa significa per gli utenti di ogni giorno

Per i non specialisti, il punto chiave è che i ricercatori hanno sviluppato e validato un nuovo modo per far reagire gli interruttori ad alta tensione molto più rapidamente senza sacrificare la durabilità. Utilizzando una spinta elettromagnetica potente ma controllata per aprire istantaneamente una valvola idraulica, hanno ridotto i tempi di risposta mantenendo le sollecitazioni entro limiti sicuri per molte migliaia di operazioni. Questa combinazione di progettazione multifisica assistita dal calcolo, ottimizzazione e collaudo in condizioni reali indica la strada verso protezioni più rapide e affidabili per le grandi reti elettriche, riducendo il rischio che i guasti si trasformino in interruzioni diffuse che colpiscono abitazioni e industrie.

Citazione: Zhang, Y., Zhang, G., Wang, X. et al. Study on the fast response characteristics and mechanical reliability of high-voltage circuit breaker solenoid valves. Sci Rep 16, 7119 (2026). https://doi.org/10.1038/s41598-026-36911-6

Parole chiave: interruttori ad alta tensione, repulsione elettromagnetica, meccanismi di azionamento idraulico, protezione della rete elettrica, simulazione multifisica
