Una filtenna MIMO ricollegabile da UWB a ricomponibile con singola taratura a varactor e isolamento migliorato per sistemi 5G adattivi e radio cognitive

Perché le antenne più intelligenti contano

Ogni volta che trasmetti un video o invii un messaggio, piccole sagome metalliche nascoste all’interno del tuo telefono o del router lanciano e catturano onde radio in silenzio. Con il passaggio delle reti wireless dal 4G al 5G e oltre, alle antenne viene chiesto di fare molto di più sugli stessi spettri affollati. Questo articolo esplora una nuova classe di antenne compatte e accordabili in grado di coprire un’ampia gamma di frequenze, agganciare il canale migliore e operare in gruppo per aumentare velocità e affidabilità—caratteristiche cruciali per i futuri sistemi 5G e di radio cognitiva che devono adattarsi allo spettro in continuo cambiamento.

Trovare corsie libere in un’aria affollata

Lo spettro radio è come un’autostrada a più corsie: alcune sono intasate, altre sono vuote, e la situazione cambia di momento in momento. La radio cognitiva è un concetto secondo cui i dispositivi intelligenti prima “ascoltano” l’aria, rilevano quali corsie di frequenza sono occupate e poi si inseriscono negli spazi non utilizzati senza disturbare gli utenti primari. Per far funzionare questo approccio nella pratica, l’hardware a front‑end—l’antenna—deve essere agile, efficiente e selettivo. Gli autori spiegano perché le antenne tradizionali a banda stretta, sintonizzate su una sola banda, e le semplici antenne a banda larga, che ascoltano tutto contemporaneamente, sono entrambe insufficienti. I progetti a banda stretta mancano di flessibilità, mentre le soluzioni a banda larga semplici sono vulnerabili alle interferenze e sprecano energia gestendo segnali indesiderati. La sfida è combinare ampia copertura, selettività netta e capacità di rituning su richiesta, il tutto in un ingombro ridotto adatto a telefoni, veicoli e dispositivi Internet‑of‑Things.

Da semplici ascoltatori a filtri intelligenti

I ricercatori hanno innanzitutto costruito una nuova antenna “ascoltatrice” ultra‑wideband con una patch metallica a forma di forcella su una piccola scheda. Scavando con attenzione fessure nel metallo e rimodellando il piano di massa sottostante, sono riusciti a far funzionare l’antenna in modo efficiente da 2,4 a 8 gigahertz—un intervallo che copre Wi‑Fi, WiMAX, sub‑6 GHz 5G e molti servizi IoT. I test mostrano che questo singolo elemento irradia in modo uniforme nella maggior parte delle direzioni e dissipa pochissima potenza in calore, con efficienze superiori al 90 percento alle frequenze più alte. Poi hanno disposto quattro di questi elementi a angolo retto in un quadrato, creando un array multiple‑input multiple‑output (MIMO). Poiché ogni elemento punta e “ascolta” in modo leggermente diverso, l’array può sfruttare le riflessioni dell’ambiente per trasferire più dati senza usare spettro aggiuntivo. La disposizione mantiene molto bassa l’interazione indesiderata tra gli elementi, così i segnali ricevuti restano in gran parte indipendenti—esattamente ciò di cui hanno bisogno i collegamenti MIMO ad alta velocità.

Trasformare l’antenna in una porta accordabile

Successivamente il team affronta il problema della selettività e dell’agilità. Invece di inserire un filtro separato davanti all’antenna, fondono i due in un unico dispositivo chiamato filtenna. In questo progetto, un piccolissimo componente elettronico noto come diodo varactor è posizionato attraverso una fessura nella metalizzazione dell’antenna. Variando una piccola tensione di controllo, la lunghezza elettrica della struttura cambia e la frequenza preferita dall’antenna scorre in modo continuo da circa 2,45 a 3,48 gigahertz. Caratteristiche aggiuntive nel metallo di massa e nella linea di alimentazione aiutano questo elemento accordabile a funzionare come una porta netta, lasciando passare solo la banda desiderata e respingendo il rumore fuori banda. Le misure sui campioni fabbricati mostrano che la filtenna accordata mantiene una buona efficienza—intorno al 75–80 percento—e conserva un pattern di radiazione solido mentre si sposta attraverso la gamma di sintonia, confermando che l’azione di filtraggio non compromette le prestazioni di base dell’antenna.

Antenne che lavorano insieme senza interferire

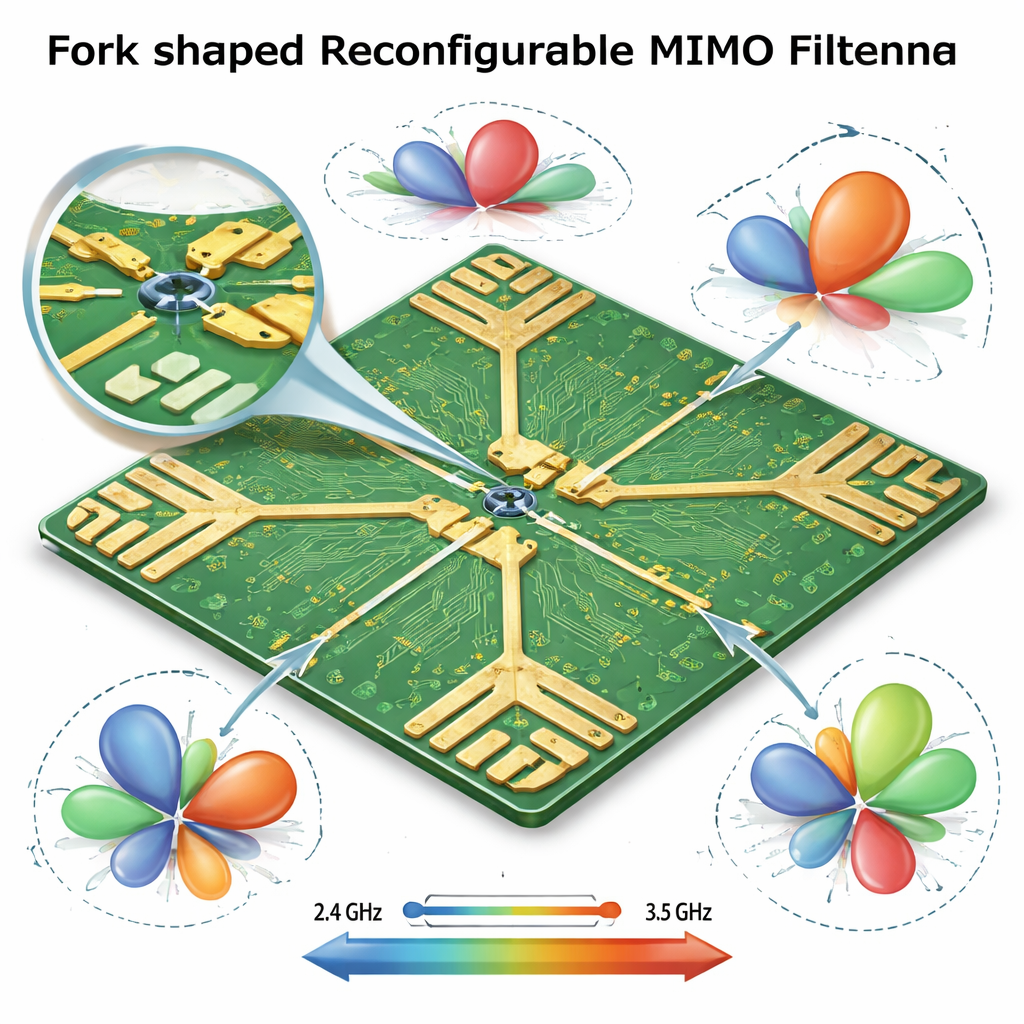

Per sfruttare appieno la potenza del MIMO in una radio adattiva, gli autori estendono il concetto di filtenna in array 2×2 e 4×4. Qui la sfida principale è impedire che gli elementi “sentano” troppo gli uni degli altri, il che annacquerebbe i canali indipendenti. I progettisti introducono diversi accorgimenti: sottili linee di disaccoppiamento tra gli elementi, estensioni del piano di massa sagomate con cura e percorsi ad alta impedenza che forniscono la tensione di controllo ai diodi varactor senza lasciare che l’energia a radiofrequenza fuoriesca nella rete di polarizzazione. Nella versione a quattro elementi, coppie di antenne condividono persino linee di polarizzazione instradate in modo ponderato per mantenere compatto il layout. Simulazioni e misure di laboratorio mostrano che queste strutture mantengono il accoppiamento reciproco molto basso e preservano un guadagno di diversità e una capacità di canale quasi ideali—terminologia ingegneristica per la capacità di trasportare molti flussi di dati separati con minimo diafonia—pur offrendo una sintonia continua della frequenza attraverso la banda target.

Cosa significa per i dispositivi wireless futuri

In termini pratici, il lavoro dimostra una famiglia di antenne che possono ascoltare un tratto molto ampio di spettro, trasformarsi in un filtro nitido e spostabile e poi scalare in array multi‑antenna che si scambiano il meno possibile i segnali. Per gli utenti, questo si traduce in dispositivi wireless che possono saltare automaticamente su canali più puliti, mantenere collegamenti più veloci e stabili in città o fabbriche affollate e integrare più funzionalità in uno spazio ridotto senza hardware aggiuntivo. Per i progettisti di rete, offre un blocco costruttivo pratico per il sub‑6 GHz 5G e i sistemi di radio cognitiva emergenti, dove le radio devono essere parsimoniose con lo spettro ma generose con i dati. Unendo copertura ultra‑wideband, filtraggio accordabile e MIMO in un’unica piattaforma compatta, gli autori indicano verso un front‑end hardware che può crescere con le esigenze del 5G, del 6G e oltre.

Citazione: Fouda, H.S., Hamoud, A.S. & Attia, M.A. A scalable UWB-to-reconfigurable MIMO filtenna with single-varactor tuning and enhanced isolation for adaptive 5G and cognitive radio systems. Sci Rep 16, 6525 (2026). https://doi.org/10.1038/s41598-026-36882-8
