Analisi del meccanismo idraulico della visualizzazione del flusso dinamico in una pompa assiale con pale della girante basata su nuove condizioni caratteristiche transitorie e tecniche di vibrazione

Mantenere acqua e luce accese

Nascoste dentro dighe, canali di irrigazione e reti idriche cittadine, le pompe lavorano senza sosta per spostare l’acqua e spesso per generare elettricità. Le pompe assiali — macchine che somigliano a eliche di nave all’interno di condotte — sono particolarmente interessanti perché compatte e relativamente economiche. Tuttavia possono tremare, vibrare e perdere efficienza quando il flusso d’acqua non corrisponde esattamente a quello per cui sono progettate. Questo studio dà uno sguardo all’interno di una di queste pompe, combinando misure di laboratorio e simulazioni al computer per rivelare come il moto vorticoso dell’acqua e la geometria delle pale controllino la sua stabilità, il rumore e la durata nel tempo.

Perché queste pompe contano

Molte comunità remote e piccole centrali idroelettriche fanno affidamento su pompe che possono funzionare anche come turbine, trasformando il flusso d’acqua in elettricità. Le pompe assiali sono candidati promettenti perché costano meno delle turbine tradizionali e possono essere installate direttamente nelle condotte. Il problema è che si comportano bene solo vicino a un preciso regime di flusso “ottimale”. Quando la domanda d’acqua o di energia cambia, la pompa è costretta a operare in parzializzazione (troppo poca acqua) o in sovraccarico (troppa), condizioni in cui può diventare rumorosa e instabile. Comprendere esattamente come l’acqua scorre attraverso la pompa in queste condizioni è fondamentale per costruire macchine efficienti e affidabili.

Uno sguardo dentro la macchina

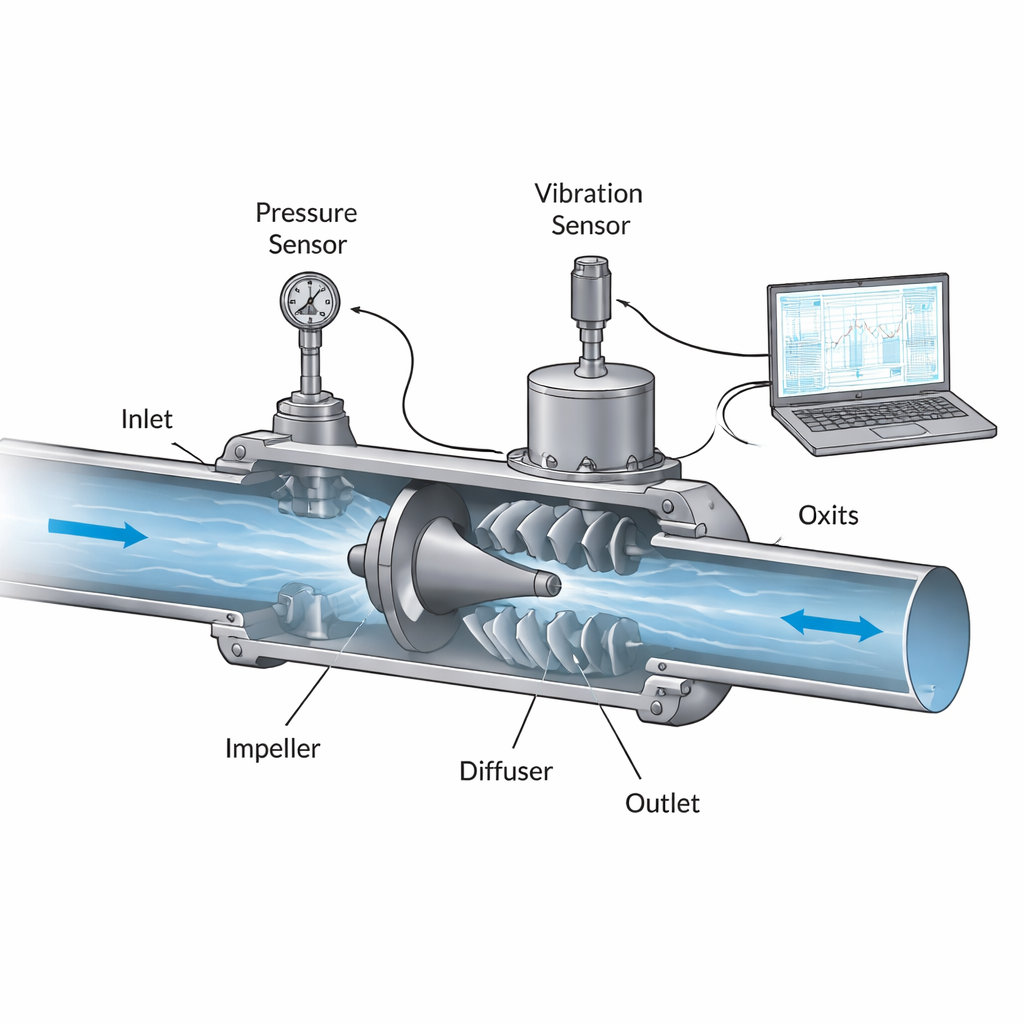

I ricercatori hanno studiato una pompa assiale ad alta velocità con quattro pale che giravano a 3000 giri al minuto. In laboratorio hanno misurato portata d’acqua, pressione e vibrazioni in diversi punti di funzionamento, da portate molto basse (5 litri al minuto) fino a oltre la portata di progetto (12,5 litri al minuto e più). Parallelamente hanno costruito un modello tridimensionale dettagliato della pompa e delle tubazioni circostanti, usando la fluidodinamica computazionale per simulare come l’acqua accelera, decelera e vortica tra le pale e attraverso i deflettori fissi. Le simulazioni sono state controllate con attenzione rispetto agli esperimenti e hanno mostrato una corrispondenza con le principali grandezze di prestazione, come la prevalenza (l’altezza a cui la pompa può sollevare l’acqua) e l’efficienza, nell’ordine di circa il cinque percento.

Quando il flusso diventa indisciplinato

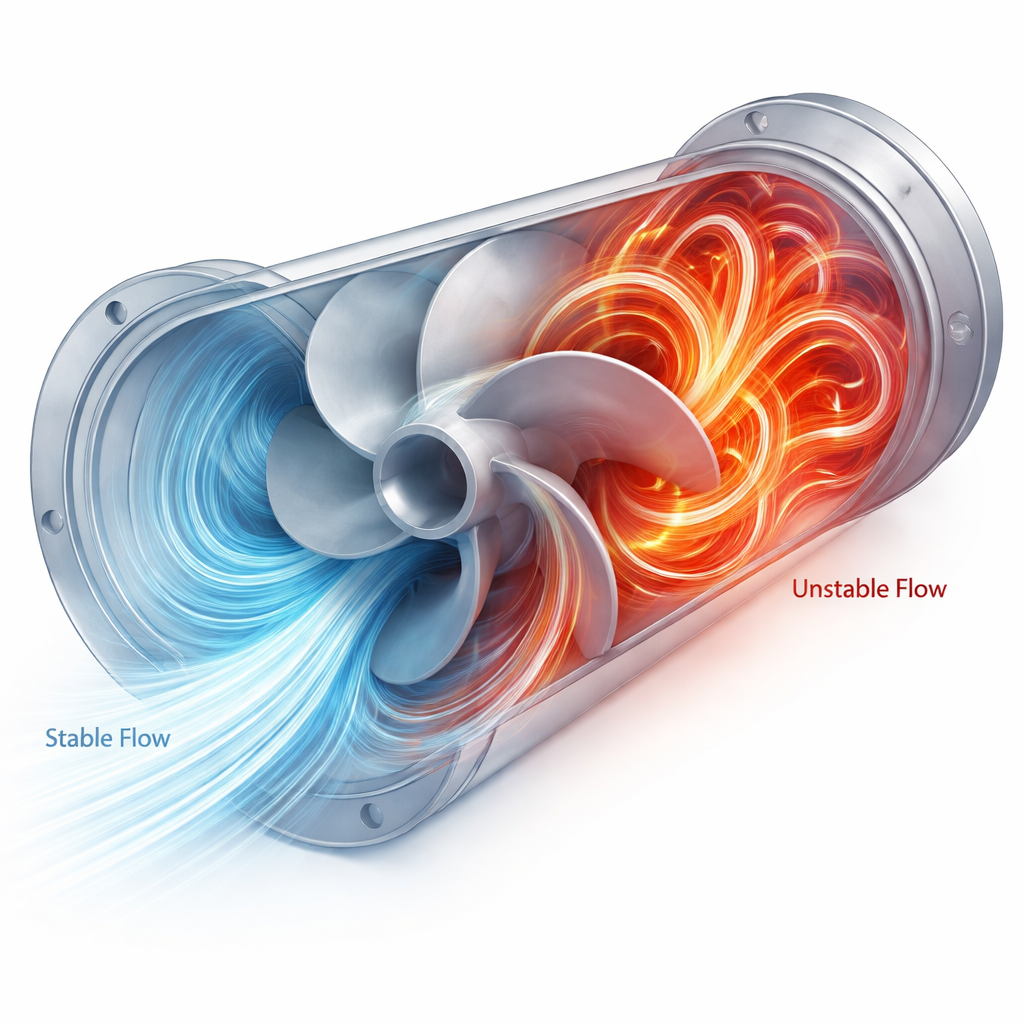

Monitorando sia la pressione nell’acqua sia le vibrazioni della carcassa della pompa, il gruppo ha mostrato che il comportamento della pompa cambia drasticamente con la portata. In condizioni di parzializzazione, gran parte del passaggio tra le pale — fino a circa il 70 percento dell’area — si riempie di acqua lenta e ricircolante, mentre stretti getti ad alta velocità si attaccano al lato di aspirazione delle pale e alla parete esterna. Questi schemi disomogenei generano vortici e riflussi che sbattono contro le pale e i deflettori fissi. Nei segnali di pressione ciò si manifesta come forti pulsazioni ritmiche legate alla frequenza di passaggio delle pale — la velocità con cui ogni pala rotante oltrepassa i deflettori fissi — insieme a componenti a bassa frequenza collegate a strutture vortiche su larga scala. All’aumentare della portata verso il sovraccarico, queste regioni caotiche si riducono e le oscillazioni di pressione diminuiscono di circa il 14 percento, indicando uno stato idraulico più calmo e stabile.

Come l’angolo delle pale cambia la storia

Lo studio ha anche esplorato come piccole modifiche all’angolo delle pale della girante — inclinando le pale di −3°, 0° o +3° — influenzino il flusso interno. Anche cambiamenti così modesti hanno avuto un grande impatto. Aumentare l’angolo in genere ha intensificato il moto vorticoso dell’acqua e rafforzato le regioni di riflusso vicino al mozzo (la parte interna delle pale). Queste modifiche hanno aumentato le pulsazioni di pressione, in particolare nello spazio tra le pale rotanti e il diffusore fisso, dove l’interazione è più forte. In alcune condizioni fuori progetto, certi angoli delle pale hanno prodotto fluttuazioni particolarmente elevate, mostrando che la geometria deve essere scelta con cura per evitare vibrazioni e rumore dannosi.

Dall’intelligenza di laboratorio all’affidabilità nel mondo reale

Per i non specialisti, il messaggio principale è che il modo in cui l’acqua si insinua attraverso una pompa determina non solo quanto efficientemente funziona, ma anche quanto silenziosamente e quanto a lungo durerà. Questo lavoro mappa dove sorgono strutture di flusso pericolose e picchi di pressione all’interno di una pompa assiale, e come il punto di funzionamento e l’angolo delle pale possano peggiorarli o attenuarli. I progettisti possono usare queste conoscenze per selezionare impostazioni delle pale che bilancino efficienza e stabilità, e gli operatori possono capire meglio perché lavorare lontano dalla portata di progetto porta a problemi. In definitiva, tale conoscenza aiuta a rendere i sistemi a pompa-funzione-da-turbina a basso costo strumenti più affidabili per fornire acqua ed energia rinnovabile.

Citazione: Al-Obaidi, A.R., Alwatban, A. Analysis of hydraulic mechanism of dynamics flow visualization in an axial pump with impeller blades based on novel transient characteristics conditions and vibration techniques. Sci Rep 16, 6416 (2026). https://doi.org/10.1038/s41598-026-36822-6

Parole chiave: pompa assiale, pulsazione di pressione, instabilità del flusso, vibrazione della pompa, angolo delle pale della girante
