Mitigazione con scogliera delle escavazioni a valle di opere di controllo quota considerando la profondità dell’acqua a valle e lo spessore dello strato

Perché gli ingegneri fluviali si preoccupano dei buchi nascosti

Quando l’acqua precipita su un piccolo gradino artificiale in un fiume, può scavare silenziosamente una buca profonda nel letto immediatamente a valle. Queste escavazioni possono compromettere strutture in calcestruzzo, danneggiare gli argini e mettere a rischio ponti e terreni agricoli. Questo studio mostra come un semplice strato di pietre, noto come scogliera, e il controllo della profondità dell’acqua sotto la caduta possano ridurre drasticamente queste cavità nascoste e mantenere le opere fluviali più sicure nel lungo periodo.

Gradini artificiali nei fiumi e i loro rischi nascosti

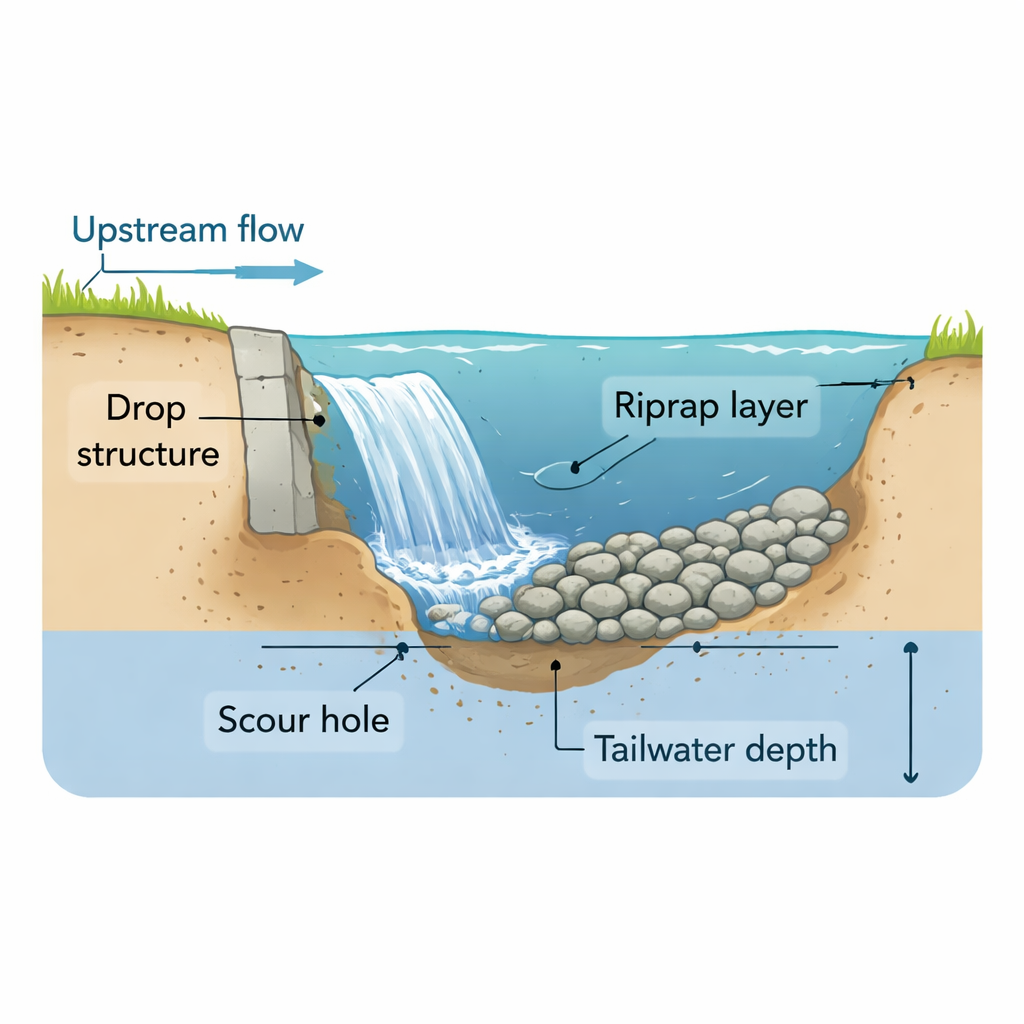

Gli ingegneri costruiscono spesso strutture basse a gradino, chiamate opere di controllo quota, per impedire che il letto di un corso d’acqua si eroda verticalmente in tratti ripidi. Sebbene questi gradini rallentino l’erosione a monte, l’acqua che cade forma un getto potente che si abbatte sul fondo a valle, scolpendo una buca di escavazione. Nel corso degli anni e delle piene, questa buca può approfondirsi e allungarsi, minacciando la stabilità della struttura e del canale circostante. La domanda centrale di questa ricerca è come usare una semplice copertura di pietre sul letto e la profondità dell’acqua a valle per mantenere quella buca piccola e gestibile.

Testare l’armatura di pietre in un canale di laboratorio controllato

I ricercatori hanno costruito un canale rettangolare di laboratorio lungo 18 metri e hanno installato un modello in vetro di una caduta verticale. Hanno riempito il tratto a valle con sabbia uniforme e, in molti esperimenti, lo hanno coperto con uno strato di pietre relativamente grandi rappresentative della scogliera. Facendo scorrere acqua pulita (senza sedimento in ingresso) a tre portate, hanno misurato come si formava ed evolveva la buca d’escavazione nel tempo, utilizzando scanner laser per catturare la forma del letto. Hanno variato due fattori chiave: lo spessore dello strato di scogliera rispetto all’altezza della caduta e la profondità dell’acqua immediatamente a valle della struttura (l’acqua di riporto). Questo ha permesso di osservare come ciascun fattore, da solo e in combinazione, modificasse la dimensione e la crescita della buca d’escavazione.

Come pietre e profondità dell’acqua domano il getto scavante

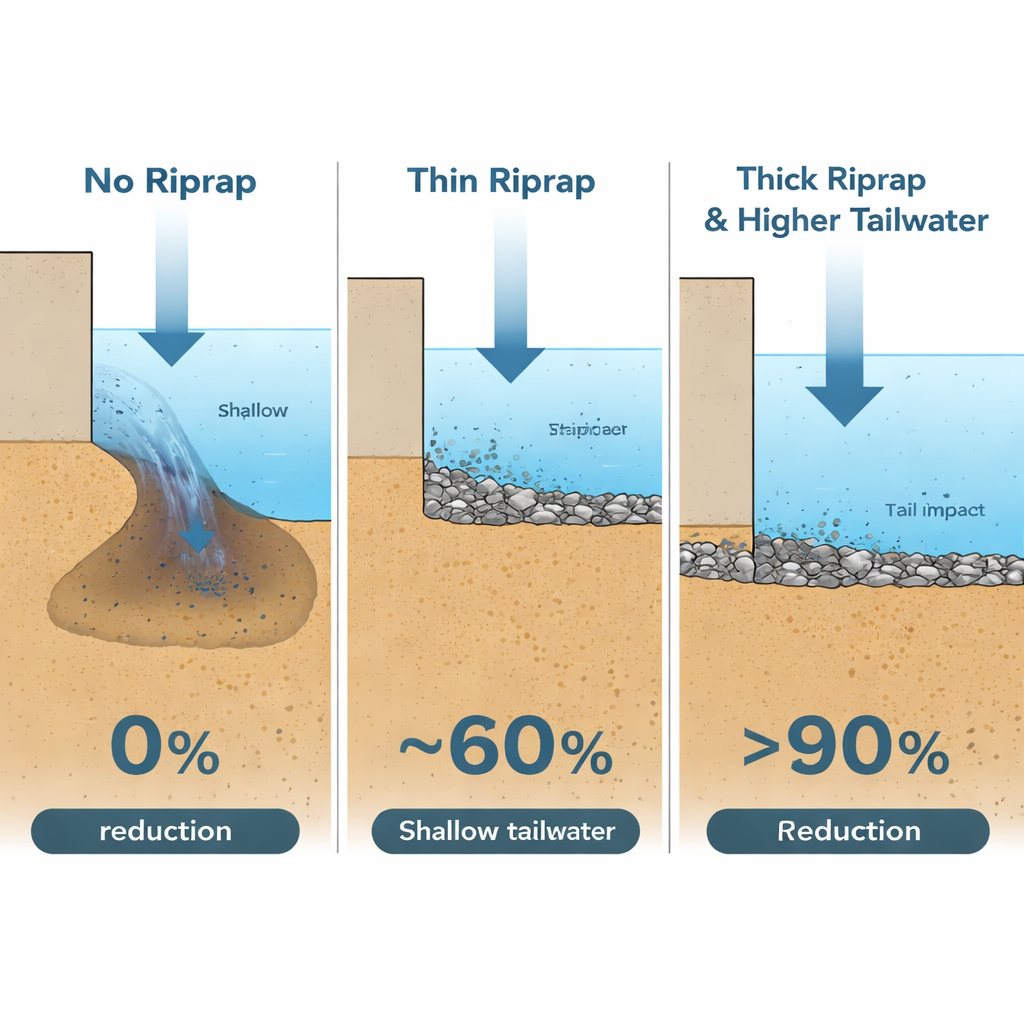

Senza alcuna protezione, il getto in immersione scavava buche profonde fino a circa 1,2 volte l’altezza della struttura nelle portate più elevate. Con l’aggiunta di scogliera, il quadro cambiava. Le pietre funzionavano come armatura e rugosità: frammentavano il getto, dissipavano energia tramite gli urti tra le pietre e distribuivano il flusso più uniformemente sul fondo. All’aumentare dello spessore dello strato di scogliera, la buca d’escavazione diventava molto più bassa e corta, e la zona disturbata si spostava leggermente più a valle. Uno strato di spessore circa la metà dell’altezza della caduta riduceva la massima profondità di escavazione di quasi il 70 percento, mentre aumentando lo spessore a circa due terzi si otteneva una riduzione della profondità superiore all’89 percento, arrivando quasi ad eliminare l’escavazione alle portate più basse. Allo stesso tempo, il tempo necessario perché il letto si «assestasse» in una forma stabile scendeva da circa sei ore senza protezione a meno di tre ore con la scogliera.

Aiutare le pietre con una vasca più profonda a valle

La profondità dell’acqua a valle ha agito come un ulteriore cuscinetto. Con acqua di riporto bassa, il getto colpiva il fondo ad alta velocità, generando vortici intensi e buche profonde e ripide. Raddoppiare la profondità a valle riduceva la velocità d’impatto del getto e indeboliva questi vortici, riducendo la profondità e la lunghezza dell’escavazione di circa il 20–30 percento anche senza pietre. Quando questa maggiore profondità a valle veniva combinata con uno spesso strato di scogliera, l’effetto era notevole: sia la profondità che la lunghezza dell’escavazione venivano ridotte di oltre il 90 percento per le portate testate, e alla portata più bassa l’escavazione risultava quasi completamente soppressa. Uno studio di sensibilità ha confermato che lo spessore della scogliera e la profondità a valle erano le leve più efficaci per limitare l’escavazione, mentre l’intensità della portata e la profondità critica naturale controllavano principalmente quanto la buca tendeva a crescere.

Trasformare le intuizioni di laboratorio in indicazioni progettuali semplici

Per rendere utili i risultati nella pratica, gli autori hanno elaborato semplici equazioni che collegano la profondità e la lunghezza normalizzate dell’escavazione a quattro grandezze adimensionali: l’intensità della portata, la profondità a valle, lo spessore della scogliera e una profondità caratteristica. Queste formule hanno riprodotto con elevata accuratezza le dimensioni dell’escavazione misurate, centrando la maggior parte dei dati entro circa il 10 percento. Per il pubblico non specialistico, il messaggio è diretto: uno strato generoso di pietre, spesso almeno la metà dell’altezza della caduta, combinato con una vasca a valle sufficientemente profonda, può quasi eliminare le buche pericolose che si formano sotto piccoli gradini fluviali. Sebbene i fiumi reali siano più complessi di un canale di laboratorio, questo lavoro fornisce linee guida chiare e basate sulla fisica, mostrando che investimenti moderati in scogliera e gestione del livello dell’acqua possono estendere notevolmente la durata e la sicurezza delle opere fluviali.

Citazione: Mohammadnezhad, H., Mohammadi, M. & Ghaderi, A. Riprap mitigation of downstream scour at grade-control structures considering tailwater depth and layer thickness. Sci Rep 16, 6680 (2026). https://doi.org/10.1038/s41598-026-36776-9

Parole chiave: erosione fluviale, protezione contro l’escavazione, scogliera, opere di controllo quota, ingegneria idraulica
