Mie-mediata diffusione Raman potenziata ai bordi di array impilati verticalmente di punti quantici Ge/Si-SiN per migliorare fotoluminescenza e fotodetezione

La luce su chip riceve una spinta di potenza

Man mano che i nostri dispositivi trasferiscono più dati usando la luce invece dei cavi, servono componenti microscopici su chip di silicio in grado di rilevare e generare luce in modo efficiente, senza sprechi energetici. Questo studio mostra come cristalli nanoscale di germanio accuratamente disposti all’interno del silicio possano rafforzare notevolmente i segnali luminosi, aprendo la strada a comunicazioni più veloci e a basso consumo e a sensori ultrasensibili integrati sul chip.

Costruire minuscoli catturatori di luce

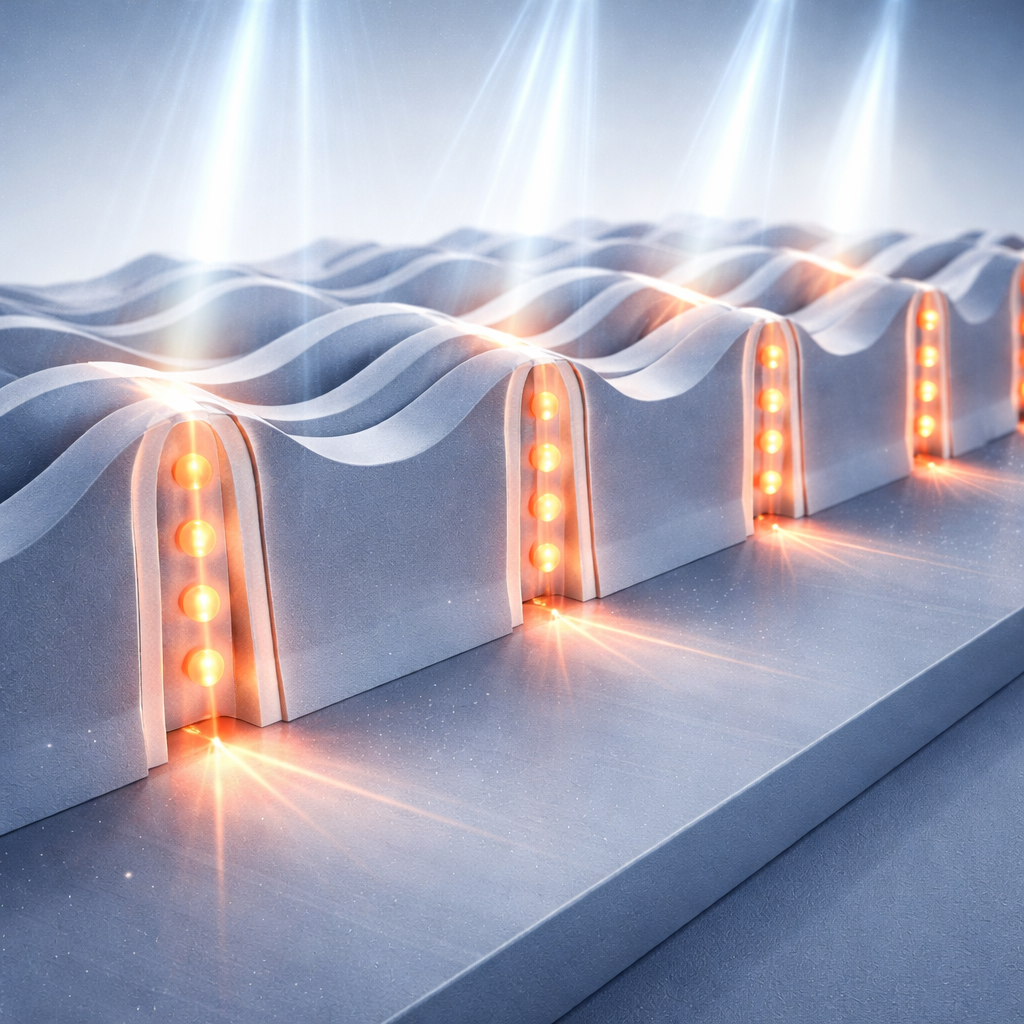

I ricercatori hanno creato una nuova struttura tridimensionale su wafer di silicio standard: pile verticali di sferici “punti quantici” di germanio annidati all’interno di creste di silicio ondulate a pettine rivestite di nitruro di silicio. Invece di affidarsi a costosi processi di patterning ultrafini, hanno utilizzato una combinazione intelligente di incisione e trattamenti termici per far sì che i punti quantici si formino autonomamente e si allineino con notevole precisione. Ogni punto è largo circa 40 nanometri — oltre mille volte più sottile di un capello umano — e si trova in tacche regolarmente distanziate lungo le pareti laterali delle creste, sia in direzione orizzontale che verticale, formando colonne ordinate di nanocristalli attivi alla luce.

Concentrare la luce sui bordi affilati

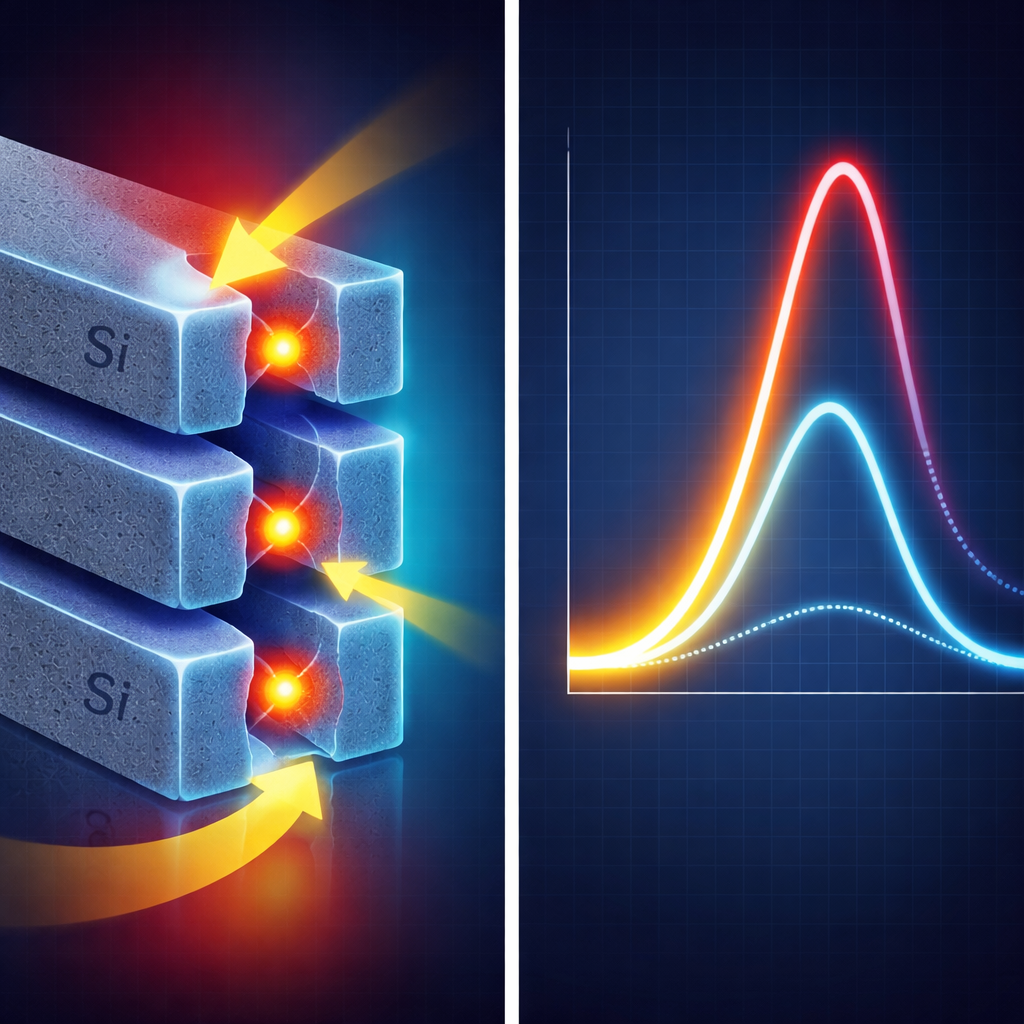

Quando la luce laser colpisce queste creste, la geometria fa qualcosa di speciale. I bordi ondulati e i punti quantici impilati lavorano insieme per intrappolare e concentrare il campo elettromagnetico vicino ai lati delle creste. Questo si osserva tramite lo scattering Raman, una tecnica che misura piccolissimi spostamenti nel colore della luce diffusa ed è estremamente sensibile ai campi locali e alle vibrazioni atomiche. Rispetto al silicio piatto, le creste corrugate triplicano già il segnale Raman ai loro bordi. L’aggiunta dei punti di germanio ordinati aumenta il segnale fino a circa quindici volte, specialmente quando la luce è polarizzata lungo le creste. Questo effetto, noto come scattering Raman potenziato ai bordi, si combina con una risonanza (risonanza di Mie) all’interno delle sfere ad alto indice del germanio per amplificare l’interazione del materiale con la luce.

Trasformare le nanostrutture in emettitori brillanti

Questi campi concentrati fanno più che migliorare i segnali Raman: rafforzano anche l’emissione luminosa. Usando catodoluminescenza e fotoluminescenza, il gruppo ha rilevato che i punti quantici impilati emettono intensamente attraverso lo spettro visibile e nel vicino infrarosso, con picchi netti intorno a 660 nanometri (luce rossa) e tra circa 1150 e 1350 nanometri (vicino infrarosso). L’emissione a lunghezza d’onda più corta è collegata a difetti e interfacce che vengono “eccitati” dai punti quantici vicini, mentre la banda a lunghezze d’onda maggiori deriva dalla ricombinazione di elettroni e lacune all’interno dei punti stessi. I punti più piccoli emettono in modo più efficiente per unità di volume, un segno caratteristico del confinamento quantistico, dove limitare gli elettroni in una regione piccolissima rende più probabili le transizioni ottiche.

Rivelatori di luce autosufficienti spessi solo pochi atomi

Per dimostrare l’utilità di queste strutture nei dispositivi reali, gli autori hanno costruito fotodiodi — componenti che convertono la luce in corrente elettrica — usando i punti di germanio impilati come strato attivo. La regione assorbente di luce è spessa appena circa 40 nanometri, essenzialmente determinata dalla dimensione dei punti piuttosto che dai limiti degli strumenti di litografia. Nonostante questo strato attivo ultrassottile, i rivelatori mostrano corrente di buio bassa, forte risposta alla luce intorno a 850 nanometri e bande passanti superiori a 20 gigahertz, il tutto a tensione applicata nulla. Il campo elettrico interno al dispositivo è sufficiente a separare le cariche, quindi il rivelatore può funzionare in modalità realmente autosufficiente, un aspetto interessante per collegamenti dati e sensori a basso consumo.

Cosa significa per i chip del futuro

In parole semplici, questo lavoro dimostra come strutture di silicio accuratamente scolpite, seminate con colonne ordinate di nanocristalli di germanio, possano piegare e concentrare la luce a scale molto più piccole della sua lunghezza d’onda. Quella concentrazione rende più facili da rilevare segnali deboli e potenzia l’emissione luminosa, permettendo fotodetettori compatti e potenziali sorgenti luminose integrate che funzionano con poca o nessuna potenza esterna. Poiché l’approccio è compatibile con la produzione su silicio e stabile ad alte temperature, offre una via pratica verso componenti ottici densamente integrati che potrebbero rendere i computer futuri più veloci, più freddi e più capaci di gestire il flusso d’informazioni in rapida espansione.

Citazione: Yang, SH., Alonso, M.I., Lin, HC. et al. Mie-mediated edge-enhanced Raman scattering of vertically-stacking ge quantum-dots/Si-SiN array for enhancing photoluminescence and photodetection. Sci Rep 16, 6061 (2026). https://doi.org/10.1038/s41598-026-36743-4

Parole chiave: fotonica su silicio, punti quantici, nanofotonica, scattering Raman, fotodetettori
