Ottimizzazione dei pesi per il beamforming distribuito MIMO-UWB nelle comunicazioni con impianti

Collegamenti wireless più intelligenti per minuscoli impianti medici

Immaginate una capsula con fotocamera delle dimensioni di una vitamina che viaggia attraverso l’intestino e invia video in diretta al medico. Per funzionare in modo sicuro e affidabile, tali impianti devono trasmettere grandi quantità di dati attraverso strati di tessuto, grasso e liquidi che attenuano fortemente le onde radio. Questo articolo esplora un nuovo modo di coordinare più dispositivi minuscoli all’interno del corpo in modo che, lavorando insieme, possano convogliare i loro segnali più efficacemente verso un ricevitore esterno, migliorando qualità delle immagini e affidabilità senza sovraccaricare alcun impianto singolo.

Perché è difficile inviare segnali dall’interno del corpo

Le reti wireless di area corporea già collegano sensori applicati sulla pelle, ma gli impianti profondi affrontano condizioni molto più sfavorevoli. Le bande tradizionali per impianti intorno ai 400 MHz penetrano bene nei tessuti ma supportano solo tassi di dati modesti, sufficienti per il monitoraggio di base ma non per video in tempo reale. Le segnali ultra-wideband (UWB) nella gamma 3,4–4,8 GHz possono trasportare molte più informazioni, tuttavia queste frequenze più alte vengono assorbite fortemente da liquidi e tessuti corporei. Di conseguenza, i segnali di un’endoscopia in capsula possono affievolirsi o interrompersi prima di raggiungere un ricevitore indossabile. Aumentare semplicemente la potenza non è un’opzione, perché gli impianti devono essere sicuri, minuscoli e parsimoniosi in energia. Gli ingegneri cercano quindi modi più intelligenti per modellare e combinare le onde radio affinché una maggiore parte dell’energia arrivi dove serve.

Molti piccoli dispositivi che agiscono come un’unica grande antenna

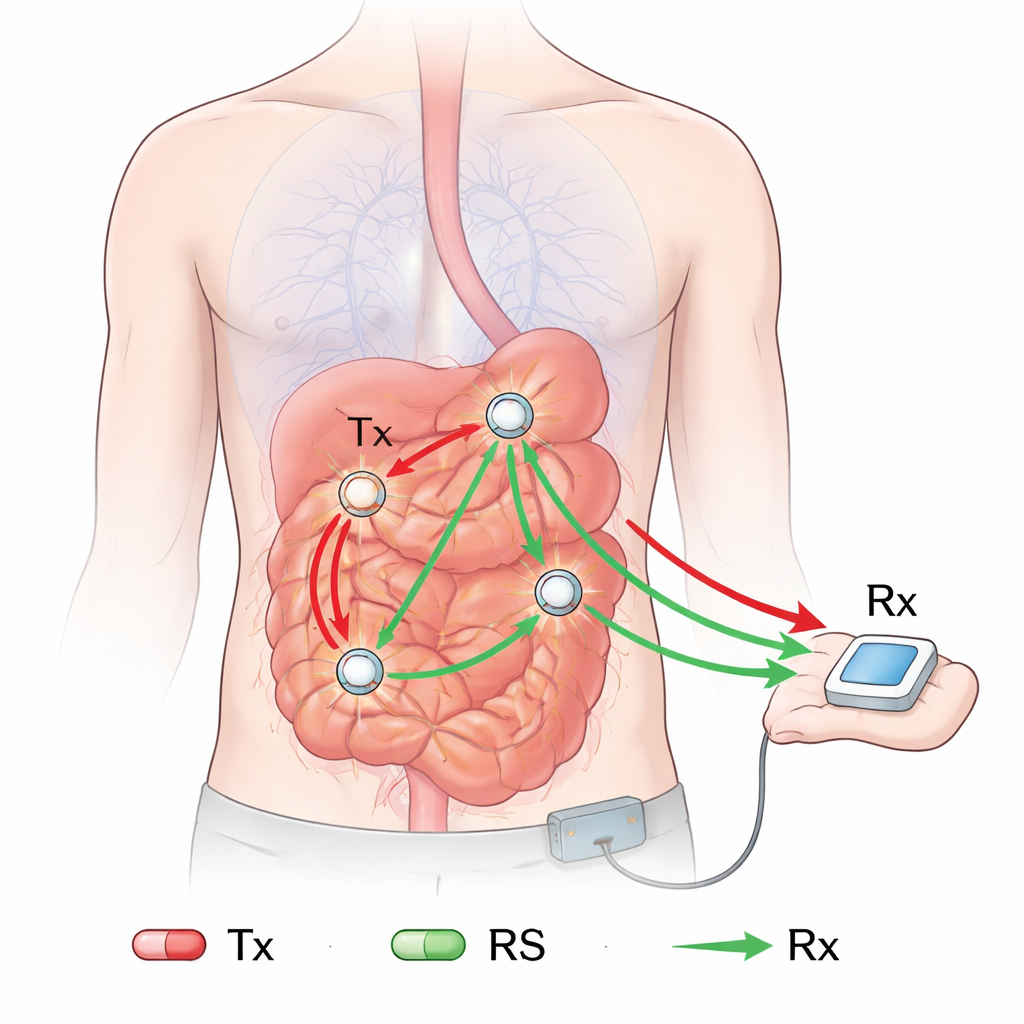

Un’idea potente nei sistemi wireless moderni è il multiple-input multiple-output (MIMO), in cui più antenne trasmettono e ricevono in modo coordinato per migliorare la qualità del collegamento. Ma inserire più antenne spaziate all’interno di una singola capsula è quasi impossibile. Gli autori propongono invece di trattare più impianti come un unico sistema MIMO distribuito. Nel loro concetto, una capsula “principale” invia segnali che vengono catturati da altri impianti che fungono da stazioni di relay. Questi relay amplificano e ritrasmettono il segnale verso un ricevitore esterno sulla superficie del corpo. Ogni capsula ha bisogno solo di una piccola antenna, mantenendo l’hardware semplice, mentre il gruppo nel suo insieme si comporta come un array multi-antenna.

Insegnare alla rete a mirare la sua energia

L’innovazione chiave è un metodo di beamforming distribuito dipendente dalla frequenza, adattato al canale UWB all’interno del corpo umano. Beamforming significa regolare l’intensità e il tempo (fase) dei segnali provenienti da trasmettitori diversi in modo che le onde si sommino costruttivamente al ricevitore. Qui gli autori derivano regole matematiche—coefficienti di peso—che indicano a ciascun relay come scalare e sfasare il proprio segnale su tutta la banda UWB per massimizzare l’energia efficace per bit al ricevitore. Diversamente da molti schemi di beamforming precedenti, il loro metodo include esplicitamente il percorso diretto dalla capsula principale al ricevitore esterno, non solo i percorsi tramite relay. Tutti i calcoli pesanti sono effettuati dal ricevitore esterno, che ha vincoli minori di dimensione e potenza; esso poi invia i pesi necessari agli impianti, mantenendo gli stessi semplici ed efficienti dal punto di vista energetico.

Modellare le onde radio attraverso il corpo umano

Per verificare se questo approccio funziona in condizioni realistiche, il team ha prima costruito un modello dettagliato di come le onde radio si propagano attraverso un torso umano. Utilizzando un corpo umano digitale ad alta risoluzione e una tecnica numerica chiamata analisi alle differenze finite nel dominio del tempo, hanno simulato la propagazione UWB da punti all’interno dell’intestino tenue fino a più posizioni sulla superficie corporea. Da queste simulazioni hanno estratto parametri di perdita di percorso e fading che descrivono quanto i segnali vengono attenuati e dispersati. Hanno poi convalidato questi parametri con esperimenti fisici, trasmettendo segnali UWB attraverso un fantoccio liquido che imita il tessuto umano, trovando una stretta corrispondenza tra misurazione e simulazione.

Guadagni di prestazione per l’endoscopia in capsula

Con il canale intra-body caratterizzato, gli autori hanno eseguito ampie simulazioni al computer per scenari di endoscopia in capsula sia in configurazioni bidimensionali sia tridimensionali. Hanno confrontato tre casi: trasmissione diretta senza beamforming, uno schema di beamforming distribuito convenzionale che ignora il percorso diretto, e il loro metodo proposto che fonde in modo ottimale segnali diretti e rilanciati. I risultati mostrano che il beamforming distribuito può migliorare sostanzialmente la qualità del segnale complessiva, ma i progetti convenzionali possono in effetti comportarsi male quando i relay sono posizionati in modo sfavorevole. Al contrario, il metodo proposto rimane robusto rispetto al posizionamento dei relay e incrementa costantemente la metrica rapporto segnale-rumore Eb/N0. In un modello 3D realistico di endoscopia in capsula con capsule in movimento, il nuovo schema ha ottenuto circa 5 dB di miglioramento rispetto al metodo convenzionale—equivalente a rendere il collegamento significativamente più affidabile o a permettere una potenza di trasmissione inferiore per la stessa prestazione.

Verso impianti più sicuri e più capaci

In termini semplici, questo lavoro mostra come il “lavoro di squadra” tra impianti semplici possa rendere i collegamenti wireless all’interno del corpo sia più forti sia più efficienti. Coordinando il modo in cui più capsule inoltrano e modellano lo stesso segnale, e affidando a un ricevitore esterno i calcoli complessi, un giorno i medici potrebbero ottenere video in diretta più fluidi e dati più ricchi da piccoli dispositivi ingeribili o impiantati senza aumentarne dimensioni o consumo della batteria. I passi successivi saranno costruire prototipi hardware, verificare questioni di sicurezza come il riscaldamento e il tasso di assorbimento specifico in studi su animali, e, infine, avviare sistemi clinici che sfruttino il beamforming distribuito per migliorare prestazioni e sicurezza di dispositivi medici impiantabili avanzati.

Citazione: Kobayashi, T., Hyry, J., Fujimoto, M. et al. Weight optimization of MIMO-UWB distributed beamforming for implant communications. Sci Rep 16, 5920 (2026). https://doi.org/10.1038/s41598-026-36694-w

Parole chiave: endoscopia in capsula, dispositivi medici impiantabili, comunicazione ultra-wideband, beamforming distribuito, reti di area corporea
