Generalizzazione del calcolo delle derivate basato su β-VDR per un rilevamento robusto dei bordi delle sorgenti e la stima delle profondità a partire da dati di campo potenziale

Vedere le strutture nascoste sotto i nostri piedi

Minerali, acque sotterranee, risorse geotermiche e petrolio spesso giacciono nel sottosuolo, nascosti alla vista diretta. I geofisici usano le sottili variazioni dei campi gravitazionali e magnetici terrestri per mappare queste strutture sepolte senza trivellare. Ma trasformare quelle misure delicate in immagini nitide di faglie, diti e contatti è complicato, perché i metodi di elaborazione convenzionali tendono ad amplificare il rumore insieme al segnale. Questo studio presenta un modo per rendere più nitide le immagini sotterranee mantenendo sotto controllo il rumore, rendendo le mappe del sottosuolo più affidabili per la ricerca scientifica e l’esplorazione.

Perché i bordi nel sottosuolo sono importanti

Quando rocce di tipi o densità diverse si incontrano, formano “bordi” nel sottosuolo—faglie, contatti e intrusioni che spesso controllano dove si accumulano fluidi, calore e minerali. Le indagini di gravità e magnetiche possono percepire questi confini in modo indiretto come piccole variazioni, chiamate anomalie del campo potenziale. Per individuare posizione e profondità delle sorgenti, gli interpreti calcolano derivate matematiche dei dati, che evidenziano dove il campo cambia più bruscamente. Sfortunatamente, queste derivate funzionano come filtri che amplificano i contenuti ad alta frequenza, quindi anche piccole quantità di rumore casuale possono sovrastare le caratteristiche di interesse. Le soluzioni esistenti o funzionano solo quando i dati sono molto puliti o richiedono calcoli pesanti difficili da applicare ai grandi rilievi odierni.

Un modo più intelligente per prendere le differenze

Un metodo precedente, noto come β-VDR, offriva già un modo più stabile per calcolare le derivate verticali combinando in modo intelligente versioni dei dati che erano state upward continued—proiettate matematicamente ad altitudini superiori per smussare il rumore. β-VDR fornisce derivate verticali più pulite rispetto ai filtri classici basati su Fourier, ma presentava due svantaggi principali. Primo, dipendeva ancora da formule più fragili a differenze finite per le componenti orizzontali, causando uno squilibrio: le derivate verticali erano robuste, quelle orizzontali no. Secondo, la ricetta originale richiedeva cinque cicli separati di calcoli Fourier intensivi, rendendola lenta e costosa per grandi griglie.

Equilibrare la vista verticale e quella laterale

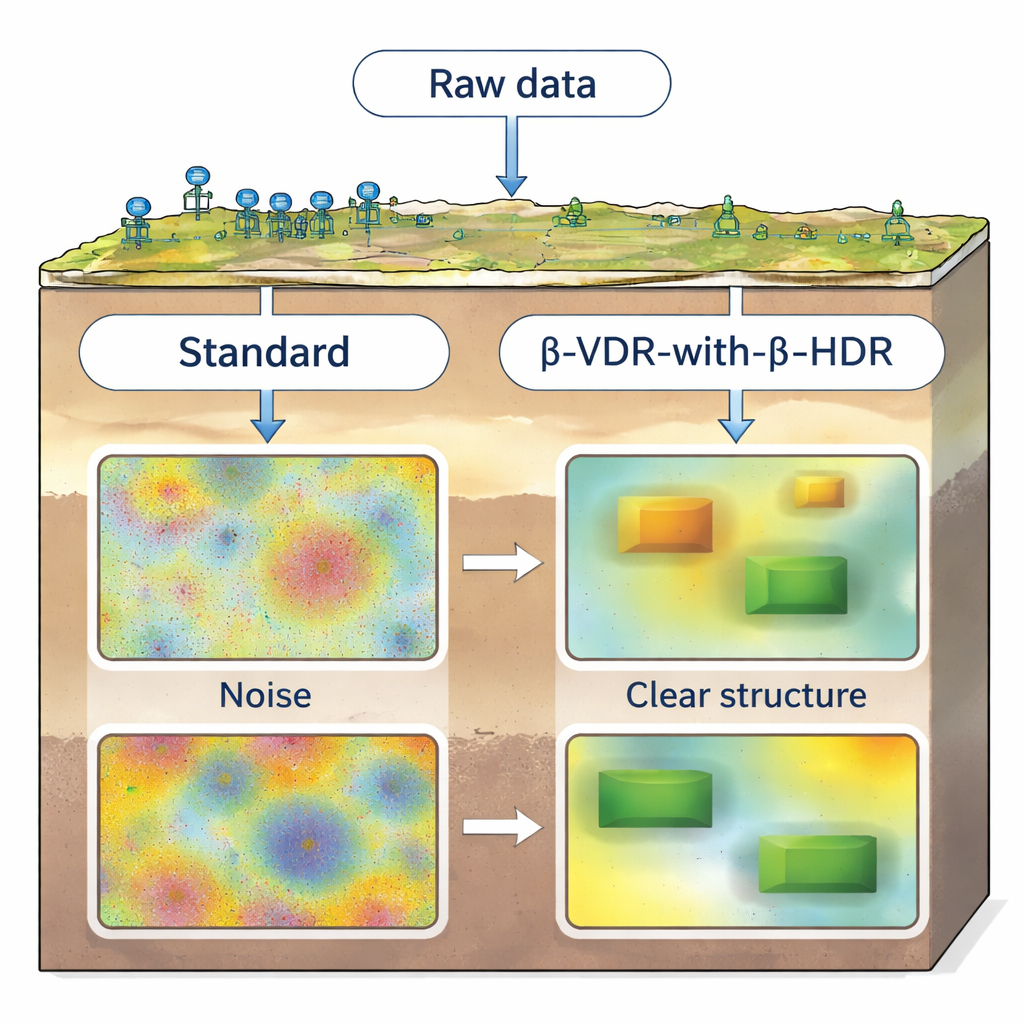

Gli autori hanno riformulato l’idea di β-VDR in un filtro compatto nel dominio delle frequenze che ottiene lo stesso effetto con una sola trasformata di Fourier diretta e una inversa invece di cinque. Questo passaggio da solo riduce il tempo di calcolo teorico di circa un fattore cinque. Hanno poi esteso la stessa logica stabilizzante alle derivate orizzontali, creando una famiglia corrispondente di filtri che chiamano β-HDR. Insieme, la β-VDR verticale e la β-HDR orizzontale formano uno schema unificato, β-VDR-con-β-HDR, che tratta tutte le direzioni di derivazione in modo coerente. In termini semplici, il metodo attenua il rumore il giusto grado in ogni direzione preservando al contempo le transizioni nette che segnano confini geologici reali.

Mettere il metodo alla prova

Per verificare che il nuovo approccio fosse corretto e utile, il team ha eseguito estesi esperimenti al computer. Hanno iniziato con modelli sintetici—blocchi sotterranei idealizzati con forme, profondità e proprietà fisiche note—e hanno generato le risposte di gravità e magnetismo. Aggiungendo diversi livelli di rumore casuale, hanno ricreato il tipo di dati disordinati incontrati nei rilievi reali. Utilizzando una tecnica standard di evidenziazione dei bordi chiamata gradiente totale, che dipende sia dalle derivate verticali sia da quelle orizzontali, hanno confrontato quattro opzioni: filtri Fourier tradizionali, un metodo chiamato ISVD, la β-VDR originale combinata con differenze orizzontali convenzionali, e la nuova β-VDR-con-β-HDR. Il nuovo metodo ha riprodotto i risultati standard quando non è stata applicata stabilizzazione, confermando la matematica. In condizioni rumorose si è distinto chiaramente: i bordi sono rimasti nitidi, i falsi picchi sono stati rari e le profondità stimate sono rimaste vicine ai valori veri anche quando altri metodi fallivano.

Dai modelli di prova a un vero bacino sedimentario

Gli autori hanno quindi applicato la loro tecnica a dati aeromagnetici ad alta risoluzione del settore nigeriano del bacino del Ciad, una regione di spessi depositi sedimentari dove faglie e intrusioni influenzano il potenziale geotermico e degli idrocarburi. Senza ricorrere alla consueta levigatura preliminare, hanno calcolato le derivate stabilizzate e il gradiente totale, stimando poi le posizioni e le profondità delle sorgenti magnetiche sia in vista profilo che in viste 3D complete. Le soluzioni si sono allineate con le tendenze regionali note e hanno rivelato caratteristiche coerenti simili a faglie e intrusioni, incluse strutture sommarie e lineamenti più profondi che potrebbero indirizzare il flusso dei fluidi. È importante che le stime di profondità da profili 2D e da griglie 3D concordassero strettamente, suggerendo che i risultati non sono artefatti del metodo.

Immagini sotterranee più nitide per dati difficili

Per un non specialista, la conclusione è che questo lavoro offre un filtro di “messa a fuoco” migliore per mappe rumorose di gravità e magnetismo del sottosuolo. Riprogettando il modo in cui vengono calcolate le differenze verticali e orizzontali, il metodo β-VDR-con-β-HDR estrae in modo più affidabile i bordi e le profondità delle strutture sepolte, anche quando le misure sono contaminate da rumore significativo. Poiché è anche più efficiente dal punto di vista computazionale, può essere applicato a grandi dataset moderni. Ciò significa immagini più chiare e più affidabili di ciò che giace sotto i nostri piedi—supportando decisioni di perforazione più sicure, valutazioni geotermiche migliorate e una comprensione più profonda dell’architettura nascosta della Terra.

Citazione: Falade, S.C., Falade, A.H. Generalizing β-VDR-based derivative computation for robust source edge detection and depth estimation from potential field data. Sci Rep 16, 5672 (2026). https://doi.org/10.1038/s41598-026-36635-7

Parole chiave: indagini di gravità e magnetiche, rilevamento dei bordi, stima delle profondità, derivate robuste al rumore, geologia del bacino del Ciad
