Risposta dinamica di piastre circolari sandwich a gradiente bidirezionale sotto carichi esplosivi multipli

Perché è importante proteggere le strutture sottili dalle esplosioni

Dai veicoli corazzati e dalle navi militari ai treni ad alta velocità e ai veicoli spaziali, molte macchine critiche si affidano a involucri metallici sottili per proteggere le persone. Queste superfici sono spesso costruite come piastre “sandwich”, con lamierini esterni resistenti e un nucleo leggero in mezzo. Se i progettisti solitamente si concentrano sulla sopravvivenza a una singola detonazione potente, le minacce reali raramente avvengono una sola volta. Questo studio esplora come un nuovo progetto sandwich, ispirato alla natura, possa resistere meglio a esplosioni ripetute senza aggiungere peso.

La foglia di un fiore come modello di protezione

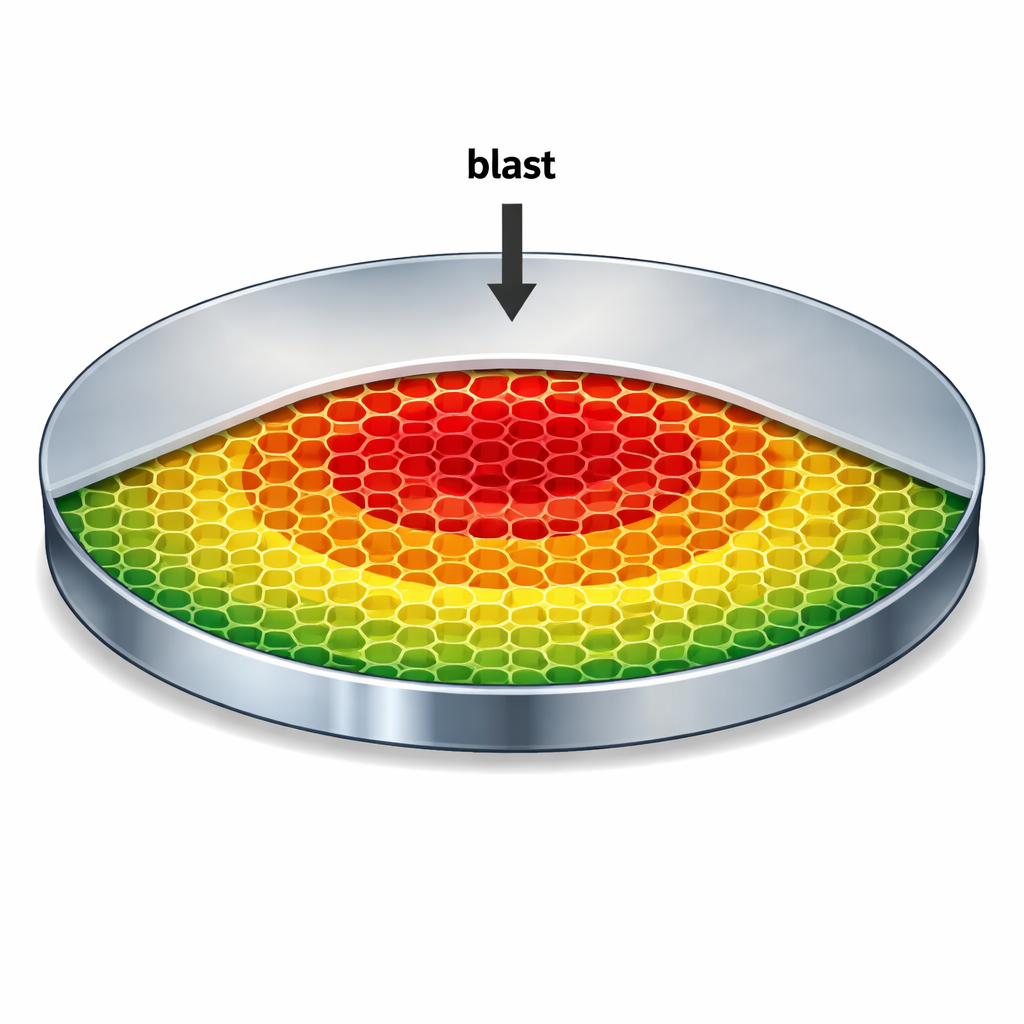

I ricercatori si sono ispirati alla Victoria regia, le cui enormi foglie sopportano carichi elevati grazie a una rete intelligente di nervature. Hanno trasposto questo motivo naturale in una piastra sandwich circolare in metallo: due sottili lamierini in alluminio separati da un nucleo a struttura simile a un nido d’ape. Fondamentalmente, il nucleo non è uniforme. Le pareti delle celle si addensano o si assottigliano gradualmente in due direzioni—attraverso la piastra e lungo lo spessore—creando quello che gli autori chiamano un gradiente bidirezionale. Sono stati progettati quattro diversi layout di gradiente variando lo spessore delle pareti del nido d’ape vicino al centro rispetto al bordo, e vicino alla superficie frontale (rivolta all’esplosione) rispetto al retro.

Simulare esplosioni ripetute al computer

Invece di test esplosivi fisici, il team ha usato simulazioni numeriche avanzate con il codice agli elementi finiti ABAQUS/Explicit. Hanno modellato una piastra circolare incastrata posta a 200 millimetri da piccole cariche sferiche di TNT da 15, 25 e 35 grammi. Una formula standard per l’onda d’urto ha convertito ogni massa di TNT e la distanza in una pressione variabile nel tempo sulla faccia anteriore, riproducendo le vere onde d’urto. Ogni piastra virtuale è stata sottoposta fino a sei esplosioni separate. Dopo ogni detonazione, la deformazione residua e il danno interno sono diventati il punto di partenza per la successiva, permettendo ai ricercatori di tracciare il danno cumulativo e come la piastra si irrigidisca man mano che il nucleo si compatta.

Come la piastra si flette e assorbe energia

Le simulazioni hanno confermato una risposta in tre fasi: prima, la lamina frontale viene colpita e rapidamente accelerata; seconda, il nucleo viene compresso tra la lamina anteriore in movimento e quella posteriore ancora ferma; terza, l’intera piastra si muove insieme e si arresta lentamente mentre il metallo si piega e si deforma plasticamente. Con ogni nuova esplosione, la deflessione della lamina posteriore aumenta, ma la quantità di piegamento aggiunta da ciascuna detonazione diminuisce. Questo avviene perché il nucleo a nido d’ape si schiaccia progressivamente e si densifica, trasformandosi in uno strato più rigido che assorbe una porzione maggiore dell’energia incidente prima che possa raggiungere il retro. Le piastre il cui nucleo aumentava di densità verso il bordo e dalla faccia d’impatto verso il retro mostravano in generale deflessioni inferiori sul lato posteriore, quindi una migliore resistenza alle esplosioni sotto carichi ripetuti.

Compromessi progettuali nei gradienti e nello spessore dei lamierini

Il gradiente bidirezionale del nucleo si è rivelato una leva progettuale potente. Senza cambiare la massa complessiva, il semplice riordino di dove collocare materiale del nucleo più spesso o più sottile ha alterato in modo evidente sia la deflessione massima sia l’assorbimento energetico totale. Alcuni layout minimizzavano la flessione posteriore, mentre altri massimizzavano quanta energia dell’esplosione la struttura poteva dissipare, specialmente dopo più detonazioni. Gli autori hanno anche testato la ridistribuzione dello spessore tra le facce anteriore e posteriore mantenendo costante la massa metallica totale. Un caso particolarmente promettente ha ridotto lo spessore della faccia frontale e aumentato quello della posteriore. Questo aggiustamento ha incrementato l’assorbimento energetico totale di quasi il 30% dopo sei esplosioni, pur lasciando quasi invariata la deflessione finale della faccia posteriore, offrendo migliore protezione senza peso aggiuntivo.

Cosa significa per veicoli e strutture più sicuri

In termini semplici, questo lavoro mostra che il modo in cui “impili il metallo” all’interno di una piastra sandwich conta tanto quanto la quantità di metallo che usi. Gradando il nucleo a nido d’ape in due direzioni e calibrando con intelligenza lo spessore delle pelli anteriore e posteriore, gli ingegneri possono costruire pannelli che gestiscono molte esplosioni, non solo una. La combinazione giusta può impedire che il lato protetto si pieghi troppo, facendo al contempo comportare il nucleo come una spugna energetica sacrificabile. Queste intuizioni offrono indicazioni pratiche per progettare involucro più leggeri e più resistenti alle esplosioni per veicoli militari, edifici protettivi, navi e veicoli spaziali esposti a urti e shock ripetuti.

Citazione: Wang, H., Liu, Y., Lei, J. et al. Dynamic response of bi-directional gradient sandwich circular plates under multiple explosive loading. Sci Rep 16, 6056 (2026). https://doi.org/10.1038/s41598-026-36360-1

Parole chiave: pannelli sandwich resistenti alle esplosioni, nucleo a nido d’ape a gradiente, caricamento da esplosioni ripetute, strutture per assorbimento di energia, progettazione strutturale ispirata alla natura
