Immaginare coppie galvaniche in assemblaggi solfurei complessi usando microscopia elementale multimodale e di fotocorrente

Batterie nascoste all’interno di rocce comuni

Le rocce ricche di metalli che ospitano rame, zinco e oro non sono semplici pezzi di pietra passivi. A scale minime possono comportarsi come reti di batterie microscopiche, con minerali diversi che fungono da elettrodi positivo e negativo. Queste coppie elettriche nascoste influenzano la velocità con cui i minerali si dissolvono durante i processi di lavorazione e la rapidità con cui i residui di miniera generano drenaggio acido che inquina le acque. Questo studio mostra come “vedere” effettivamente quelle micro‑batterie all’interno di rocce solfuree complesse, usando una combinazione di mappatura chimica ad alta risoluzione e una tecnica di imaging elettrico basata sulla luce.

Perché le piccole coppie elettriche nei minerali contano

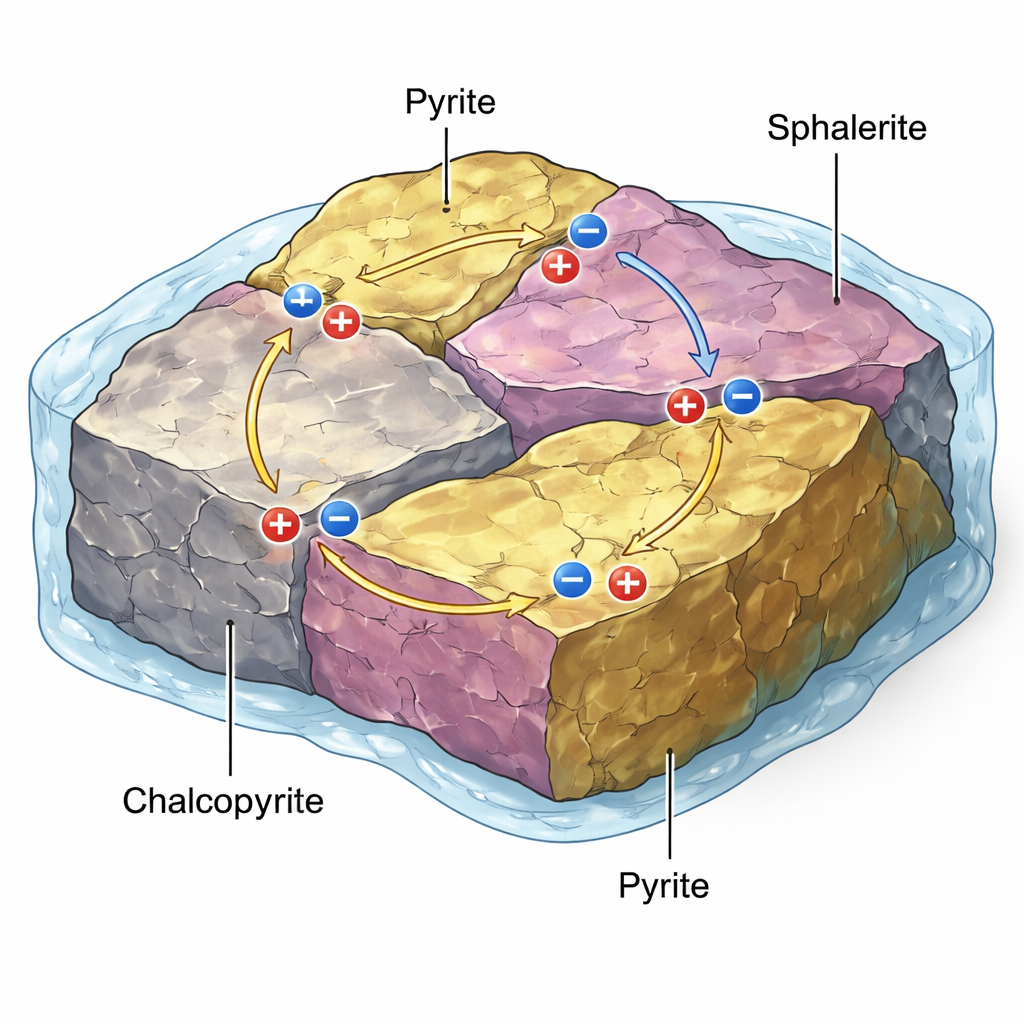

In molti giacimenti metallici, minerali come la pirite (“oro degli sciocchi”), la sfalerite (un solfuro di zinco) e la calcopirite (un solfuro di rame‑ferro) si toccano lungo confini di grano intricati. Poiché questi minerali sono semiconduttori naturali con livelli energetici interni diversi, i loro contatti possono comportarsi come celle galvaniche in miniatura—essenzialmente micro‑batterie. Quando queste rocce incontrano fluidi acidi o ricchi di ossigeno, il potenziale elettrico tra coppie di minerali può causare la dissoluzione accelerata di un minerale (che agisce da anodo), mentre un altro risulta protetto (cathodo). Questa azione galvanica può accelerare il rilascio di metalli durante la lisciviazione e la flottazione, oppure favorire la formazione di drenaggio acido delle miniere quando i residui rocciosi si degradano in superficie.

Vedere chimica ed elettricità insieme

Per studiare questi effetti, gli autori hanno esaminato una roccia ricca di pirite dallo Scisto di Otago in Nuova Zelanda, piena di piccole inclusioni di sfalerite e altri solfuri. Innanzitutto hanno usato l’analisi con microsonda elettronica e un microsonda nucleare per creare mappe elementali dettagliate, mostrando dove sono concentrati ferro, zinco, arsenico, cobalto e altri elementi in tracce. Queste impurità sono fondamentali perché modulano sottilmente le proprietà semiconduttrici di ciascun grano, spostando il comportamento di una regione verso un tipo più positivo (p‑type) o negativo (n‑type) di giunzione. Le mappe hanno rivelato pirite fortemente zonata—bande più ricche di arsenico o cobalto—and numerosi grani di sfalerite ricchi di ferro, suggerendo molte potenziali giunzioni elettriche su scala micrometrica.

Accendere micro‑batterie attive

Lo strumento centrale di questo lavoro è la microscopia a corrente indotta da fascio laser (LBIC). Un laser violetto (405 nm) viene scansionato sulla superficie lucidatasi della roccia, mentre due minuscole sonde, poste a una certa distanza, misurano la fotocorrente generata all’interno dei minerali. Dove esiste un forte campo elettrico interno—come in un contatto galvanico tra pirite e sfalerite—la luce libera portatori di carica che vengono convogliati lungo quel campo, producendo un segnale di corrente misurabile. Modulando il laser e usando rivelazione lock‑in, i ricercatori possono isolare segnali estremamente deboli dal rumore. Quando queste mappe di fotocorrente vengono sovrapposte alle immagini elementali, punti caldi luminosi si allineano con contatti specifici sfalerite–pirite, confermando che si comportano come micro‑batterie attive in tre dimensioni.

Non tutti i grani si comportano allo stesso modo

È interessante che lo studio abbia rilevato che non tutti i grani di sfalerite si accendono con LBIC, anche quando la loro chimica sembra simile a quella di grani vicini che invece lo fanno. Diverse piccole inclusioni di sfalerite ricche di ferro accanto a un confine di grano di pirite hanno prodotto forti fotocorrenti, mentre un grano di sfalerite molto più grande nelle vicinanze è risultato quasi silenzioso. Gli autori esplorano varie spiegazioni: il grande grano potrebbe essere più spesso della profondità raggiunta dal laser, quindi solo deboli giunzioni laterali al suo bordo contribuiscono; sottili film di zolfo o prodotti di ossidazione potrebbero parzialmente isolarlo; oppure variazioni locali nel contenuto di impurità potrebbero creare giunzioni più deboli, o un tipo di contatto meno favorevole, riducendo la tensione di guida. Questa variabilità di grano in grano evidenzia come la tessitura e la microstruttura, non solo la composizione globale, controllino il comportamento elettrochimico.

Cosa significa per le miniere e l’ambiente

Per i non specialisti, il messaggio più ampio è che il modo in cui i minerali sono mescolati e connessi elettricamente all’interno di una roccia può essere importante tanto quanto la chimica complessiva. L’approccio multimodale dimostrato qui—combinando imaging chimico con mappatura della fotocorrente—offre un modo per selezionare i campioni di minerale in cerca di dove le coppie galvaniche sono attive, su aree abbastanza ampie da essere rappresentative della “roccia reale”. In termini pratici, ciò potrebbe aiutare gli ingegneri a perfezionare strategie di lisciviazione e flottazione per minerali complessi a basso tenore, e migliorare le previsioni su quali residui rocciosi siano più propensi a generare drenaggio acido. Sebbene alcuni dettagli, come il motivo per cui certi grani grandi restano elettricamente “silenziosi”, debbano ancora essere pienamente risolti, questo lavoro dimostra che i paesaggi elettrici nascosti all’interno delle rocce possono ora essere immaginati direttamente, aprendo nuove strade per una lavorazione dei minerali più pulita ed efficiente.

Citazione: Laird, J.S., Macrae, C.M. & Ryan, C. Imaging galvanic couples in complex sulphide assemblages using multi-modal elemental and photocurrent microscopy. Sci Rep 16, 6442 (2026). https://doi.org/10.1038/s41598-026-36337-0

Parole chiave: corrosione galvanica, minerali solfurei, geometallurgia, drenaggio acido delle miniere, microscopia a fotocorrente
