Migliorare l’uniformità nell’incisione HARC tramite tensione di polarizzazione del bordo e variazioni di impedenza strutturale in un’onda quadra di tensione

Perché i produttori di chip tengono alla verticalità dei fori

I moderni chip di memoria comprimono sempre più informazioni in spazi più piccoli praticando miliardi di fori ultraprofondi e sottilissimi nel silicio. Questi fori ad “alto rapporto d’aspetto” devono essere quasi perfettamente verticali; anche una lieve inclinazione o deformazione della forma può compromettere un dispositivo e ridurre drasticamente la resa di produzione. Questo articolo mostra un nuovo metodo per mantenere quei fori diritti e uniformi su un intero wafer di silicio regolando con precisione il comportamento dei campi elettrici al bordo del wafer durante l’incisione al plasma.

Il problema del bordo fragile del wafer

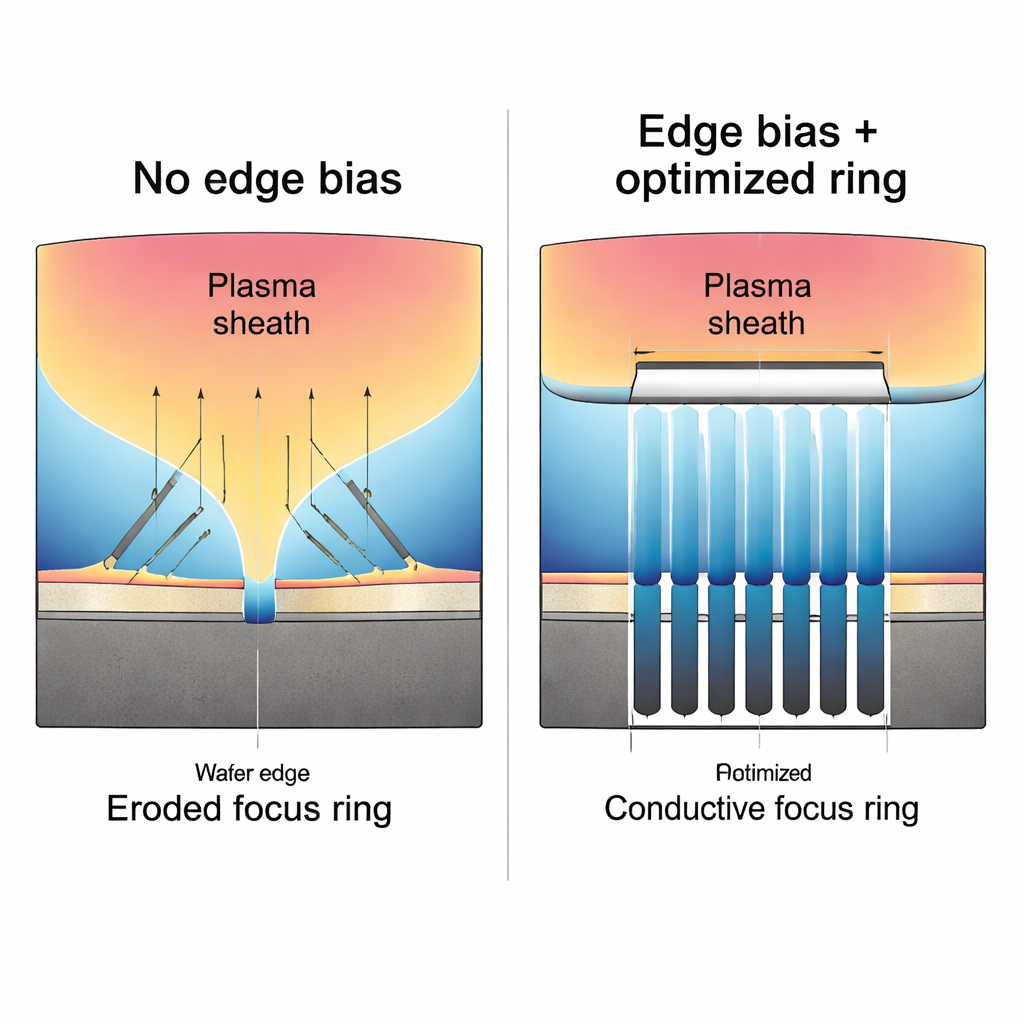

Per incidere i pattern su un wafer, i produttori usano un plasma — un gas ionizzato che sprigiona ioni energetici che asportano materiale. Attorno al wafer viene posto un “focus ring” sacrificial che aiuta a mantenere uniforme il plasma dal centro al bordo. Nel tempo questo anello viene consumato dallo stesso ambiente aggressivo che incide il chip. Man mano che si erode, la guaina elettrica che guida gli ioni verso il wafer si deforma vicino al bordo. Invece di colpire perpendicolarmente, gli ioni arrivano con un angolo, facendo inclinare i fori verso il centro e trasformandoli in ellissi. Ciò non solo deforma le minuscole strutture dei condensatori, ma riduce anche l’area utilizzabile e abbassa la resa.

Aggiungere un “volante” controllabile al bordo

I ricercatori hanno affrontato il problema aggiungendo un elettrodo di bordo controllato indipendentemente sotto il focus ring, alimentato con una tensione di polarizzazione a forma rettangolare separata dalla polarizzazione principale del wafer. Invece della solita onda sinusoidale morbida, questa forma d’onda simile a un’onda quadra commuta bruscamente tra acceso e spento, mantenendo la differenza di potenziale tra il plasma e la superficie più costante nel tempo. Questa spinta più stabile consente agli ioni di arrivare con un intervallo più ristretto di energie e angoli. Sollevando con cura la polarizzazione del bordo, il team è riuscito a rinforzare e rimodellare la guaina elettrica al bordo del wafer, riportando le traiettorie ioniche verso la verticalità e recuperando profili di solchi circolari e ben definiti anche dove il focus ring si era consumato.

Quando più potenza peggiora le cose

Tuttavia, aumentare troppo la tensione al bordo ha creato un nuovo problema. Oltre circa 280–300 volt, l’interazione elettrica tra gli elettrodi di bordo e quelli centrali ha provocato correnti indesiderate che attraversavano il plasma. I monitor hanno mostrato crescenti discrepanze tra la tensione che l’apparecchiatura cercava di applicare e la tensione effettivamente vista dal wafer, insieme a correnti in aumento nella regione del wafer. Questo ha disturbato la guaina accuratamente regolata, rendendo il plasma instabile e reintroducendo un’incisione non uniforme: le regioni centrali si incidevano più velocemente, il bordo rallentava e le forme dei fori tornavano a essere distorte nonostante la polarizzazione di bordo più alta.

Ridisegnare l’hardware per domare i campi

Per recuperare il controllo alle alte tensioni, il team ha reingegnerizzato lo stack di parti isolanti e conduttive attorno al wafer — in particolare i materiali sotto e intorno al focus ring. Sostituendo componenti e cambiandone le proprietà elettriche, hanno regolato il rapporto di impedenza tra il percorso dell’anello di messa a fuoco e il chuck del wafer. Un rapporto più alto (circa 1,31) ha limitato l’accoppiamento indesiderato tra i due circuiti di polarizzazione, permettendo alla polarizzazione di bordo di svolgere il proprio ruolo senza trascinare il centro. Gli esperimenti hanno mostrato che con questa configurazione ottimizzata i solchi restavano quasi circolari e verticali anche a 300 volt di polarizzazione del bordo, e la velocità di incisione risultava molto più uniforme su tutto il wafer. Le simulazioni al computer hanno confermato questi risultati, rivelando come diversi materiali del focus ring (silicio rispetto a quarzo) influenzino lo spessore della guaina, la densità del plasma e l’intensità del campo elettrico verticale.

Quali implicazioni per i futuri chip di memoria

Per i non specialisti, il messaggio chiave è che gli autori hanno trovato un modo per “sterzare” i campi elettrici invisibili al bordo di un wafer in modo che gli ioni del plasma escano a forare fori più dritti e più uniformi. Combinando una polarizzazione di bordo rettangolare e controllata separatamente con una struttura di supporto elettricamente ottimizzata, possono sia correggere l’inclinazione al bordo sia evitare le instabilità che emergono quando si spingono le tensioni troppo in alto. Questo approccio dovrebbe aiutare i produttori a mantenere incisioni precise e profonde man mano che le celle di memoria continuano a ridursi, migliorando resa e affidabilità nei dispositivi semiconduttori di nuova generazione.

Citazione: Park, C., Cho, J., Um, J. et al. Enhancing uniformity in HARC etching via edge bias voltage and structural impedance variations in a rectangular voltage waveform. Sci Rep 16, 5851 (2026). https://doi.org/10.1038/s41598-026-36323-6

Parole chiave: incisione al plasma, produzione di semiconduttori, alto rapporto d’aspetto, tensione di polarizzazione del bordo, progettazione dell’anello di messa a fuoco
