Ricerca sulla quantificazione dei parametri geometrici dei danni da cricca per fatica da contatto rotolante dei binari basata su immagini ottiche 2D

Perché anche le piccole cricche dei binari ci riguardano tutti

I treni ad alta velocità si basano su binari in grado di sopportare in sicurezza milioni di passaggi di ruote. Tuttavia, lo stesso contatto rotolante ripetuto che consente viaggi veloci e omogenei erode lentamente l’acciaio, generando piccole cricche da fatica che possono trasformarsi in difetti gravi, rotture del binario e persino deragliamenti. Ispezionare in modo approfondito e rapido migliaia di chilometri di linea è estremamente difficile. Questo studio presenta un nuovo modo per individuare e misurare con maggiore accuratezza queste crepe pericolose, impiegando una combinazione di immagini da camera tradizionale e rilevamento termico, aprendo la strada a reti ferroviarie più sicure ed efficienti a livello globale.

Come vengono ispezionati i binari oggi — e perché non basta

Gli ingegneri ferroviari utilizzano già un arsenale di strumenti di prova non distruttiva per cercare difetti: ultrasuoni, metodi magnetici, correnti parassite, sistemi laser e video. Ognuno ha punti di forza ma anche punti ciechi. Alcuni metodi faticano a rilevare crepe molto piccole, altri perdono sensibilità a velocità maggiori e altri ancora non riescono facilmente a determinare la profondità di una cricca. Per la fatica da contatto rotolante, dove molte piccole crepe si propagano ad angolo dalla superficie del binario, è particolarmente difficile misurare in modo preciso e rapido i parametri geometrici chiave — lunghezza, profondità e larghezza. Questa informazioni mancanti rende difficile decidere quando un tratto di linea necessita davvero di riparazione o sostituzione.

Unire vista e calore per vedere meglio le crepe

I ricercatori hanno progettato un sistema di ispezione dei binari che fonde due tipi di immagini: immagini ottiche 2D standard e immagini termiche all’infrarosso generate tramite termografia a impulsi con correnti parassite. In questa tecnica, una bobina di induzione riscalda brevemente la superficie del binario con una corrente alternata, provocando piccole variazioni di temperatura catturate da una camera infrarossa. Le cricche alterano il modo in cui scorrono le correnti elettriche e come il calore si diffonde, lasciando pattern sottili ma informativi nella mappa termica. Allo stesso tempo, una camera industriale ad alta risoluzione registra immagini visibili della testa del binario. Una pipeline su misura di elaborazione immagini e reti neurali individua e classifica prima i difetti superficiali nelle immagini ottiche, quindi allinea e fonde questi dati con le mappe termiche in modo che entrambe le visuali descrivano la stessa cricca.

Una nuova lente matematica sulla forma della cricca

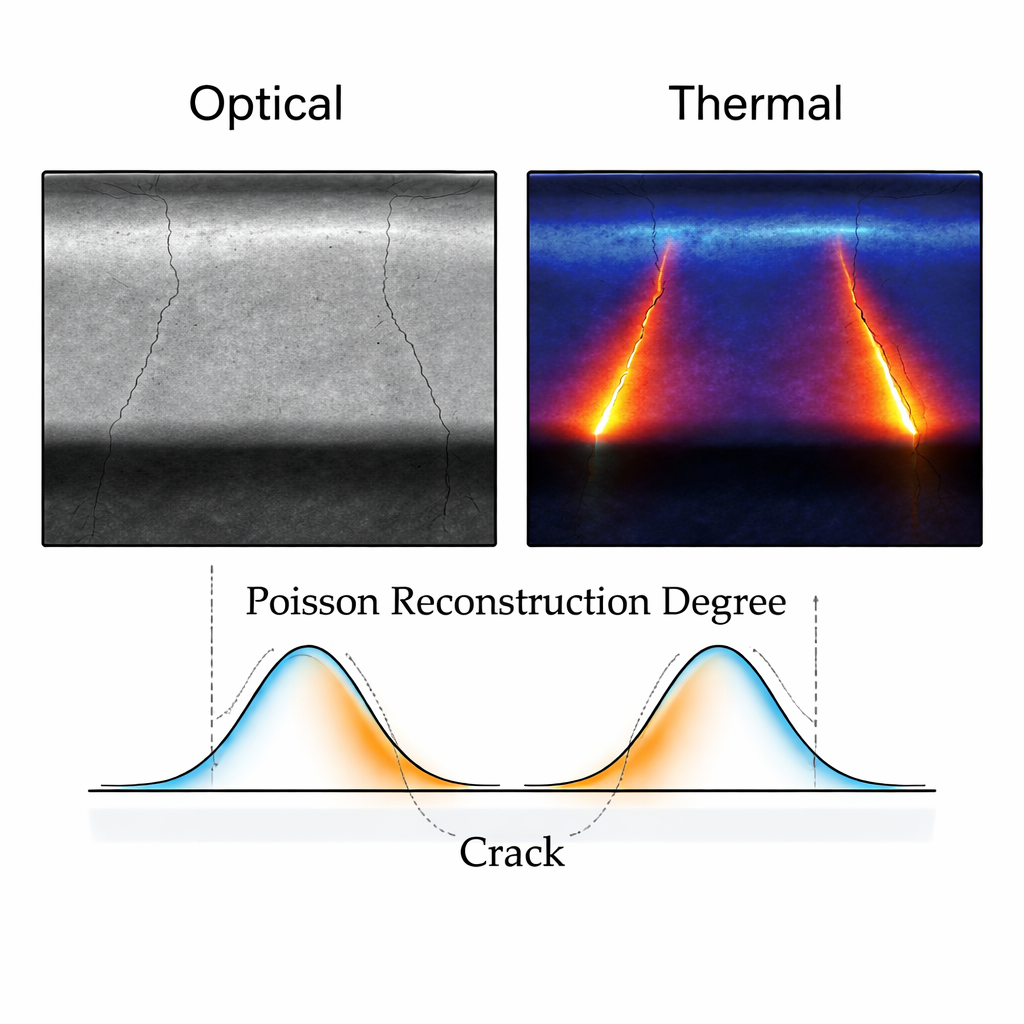

Sovrapporre semplicemente le immagini non è sufficiente per trasformare differenze deboli in misure affidabili. Il gruppo ha quindi introdotto una quantità matematica che chiamano «grado di ricostruzione di Poisson», basata sulla risoluzione di un’equazione di Poisson che collega i gradienti e le variazioni di intensità nelle immagini fuse. In termini più accessibili, il metodo osserva quanto rapidamente cambiano i valori dell’immagine attraverso una crepa sia nei dati ottici che in quelli termici e lo sintetizza in un unico numero che varia con la dimensione della cricca. Analizzando statisticamente questa misura per molte crepe artificiali di lunghezza, profondità e larghezza note, gli autori hanno dimostrato che il grado di ricostruzione di Poisson varia in modo quasi lineare con questi parametri geometrici. Ciò significa che può essere usato come una scala di calibrazione: una volta nota la curva, il valore basato sull’immagine si traduce direttamente in una dimensione fisica della crepa.

Test su binari reali, a riposo e in movimento

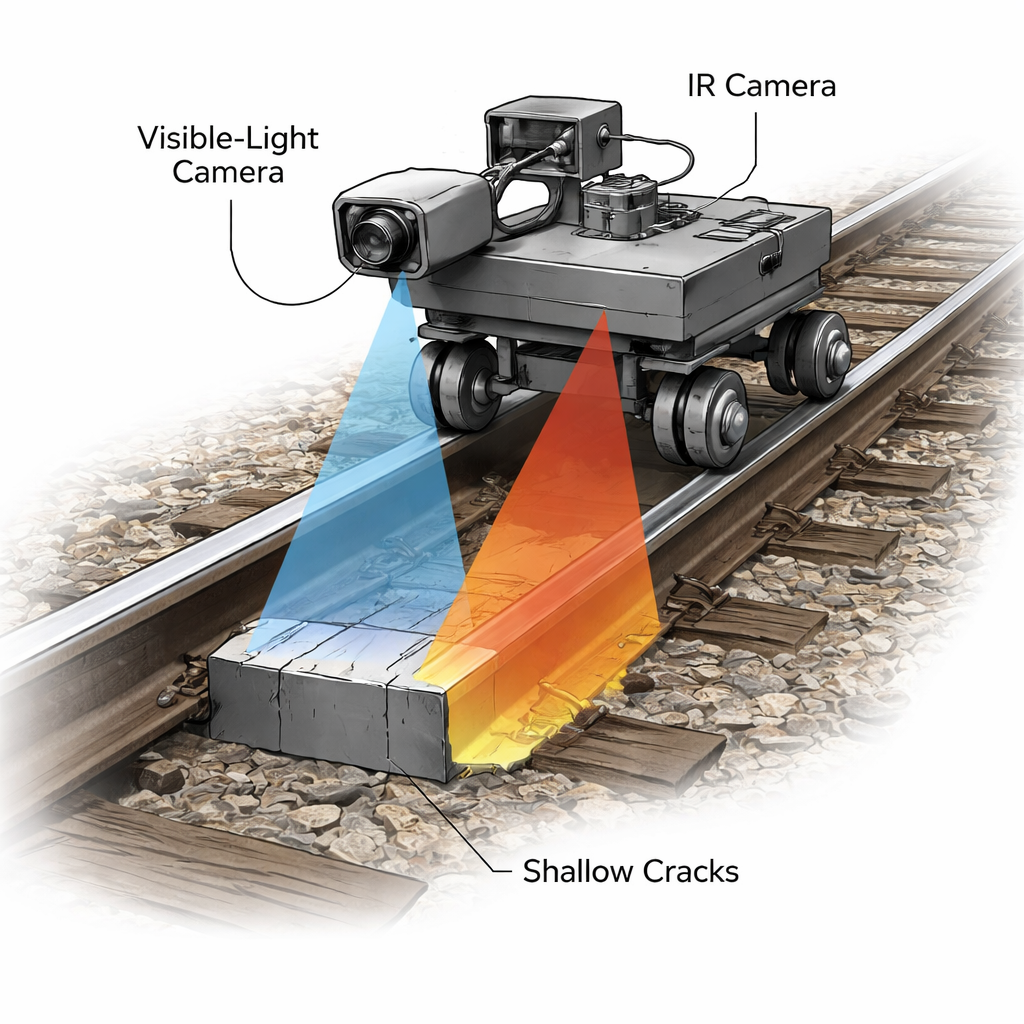

Per valutare il metodo in condizioni realistiche, il team ha costruito un robot ispezionatore che porta le camere e la bobina di riscaldo, facendolo scorrere su campioni di binario di 6 metri contenenti crepe artificiali ricavate tramite taglio a filo con geometrie controllate. Hanno testato sia la modalità statica (binario a riposo) sia quella dinamica (robot in movimento), variando fattori simili a quelli ferroviari come la velocità e l’orientamento delle crepe. Per crepe con profondità o lunghezze da frazioni di millimetro fino a diversi millimetri, le misure fuse basate su Poisson hanno mostrato errori molto piccoli — tipicamente inferiori a pochi decimi di percento sia nei test statici sia in quelli dinamici. È importante che le stesse relazioni calibrate tengano per diversi tipi di crepe. Infine, i ricercatori hanno esaminato crepe naturali da fatica da contatto rotolante prelevate da linee ad alta velocità. Anche se queste crepe reali erano piccole e irregolari, le immagini fuse ne hanno migliorato la visibilità e il grado di ricostruzione di Poisson ha nuovamente seguito la profondità della crepa con un basso errore, concordando con misure indipendenti ottenute da scansioni CT industriali.

Cosa significa questo per binari più sicuri

Per i non specialisti, il risultato chiave è che gli autori hanno trasformato variazioni deboli di immagine e temperatura in un «impronta numerica» affidabile della dimensione di una cricca nei binari. Insegnando a un robot a vedere i binari sia con visione normale sia termica e interpretando poi quelle immagini tramite il loro modello basato su Poisson, è possibile stimare rapidamente e con alta precisione lunghezza e profondità delle crepe, anche in movimento. Questo potrebbe permettere a veicoli di ispezione di coprire lunghe distanze a velocità operative, intercettando prima i danni da fatica pericolosi e riducendo sostituzioni di binari non necessarie. In lavori futuri, il team prevede di integrare algoritmi di IA più avanzati e di schierare il sistema su linee ad alta velocità reali, puntando a un monitoraggio intelligente e in tempo reale che contribuisca silenziosamente a mantenere i treni sicuri e in orario sotto i nostri piedi.

Citazione: Wang, Y., Miao, B., Zhang, Y. et al. Research on geometric parameter quantification of rail rolling contact fatigue crack damage based on 2D optical image. Sci Rep 16, 5715 (2026). https://doi.org/10.1038/s41598-026-36276-w

Parole chiave: sicurezza ferroviaria, rilevamento crepe, termografia, visione artificiale, controllo non distruttivo
