Risposta di pali segmentati con testa libera e giunti meccanici a carichi laterali

Perché le fondazioni modulari contano per le strutture reali

Molti ponti, porti e grattacieli poggiano su fondazioni profonde chiamate pali, colonne lunghe infisse nel terreno. Un tipo più recente, il palo a giunti meccanici, è costruito con segmenti prefabbricati che si innestano in cantiere, risparmiando tempo e materiali. Ma quando vento, onde o terremoti spingono questi pali lateralmente, i giunti possono aprirsi leggermente e modificare il comportamento complessivo della fondazione. Questo studio pone una domanda pratica: questi pali segmentati possono resistere in sicurezza alle forze laterali e in cosa differiscono dai pali tradizionali monolitici?

Un nuovo tipo di fondazione impilabile

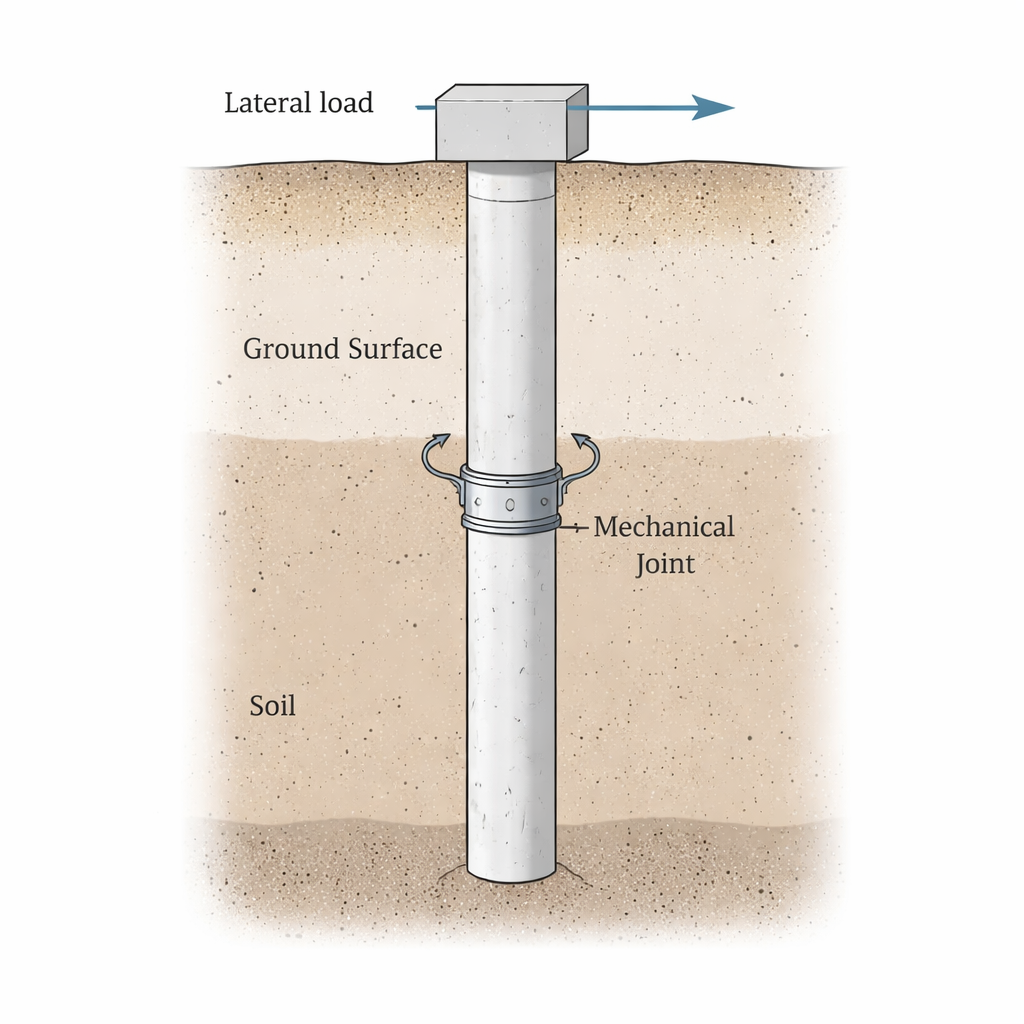

I pali a giunti meccanici sono assemblati da pezzi più corti collegati mediante connettori d’acciaio e fori preformati. Questo approccio modulare facilita il trasporto e la costruzione e può ridurre gli sprechi. Sotto carichi verticali diretti verso il basso, lavori precedenti hanno mostrato che questi pali si comportano in modo simile ai pali solidi monolitici, finché il giunto resta intatto. Il carico laterale è invece diverso. Quando la testa del palo viene spinta, il giunto meccanico può ruotare un po’, creando un piccolo gap tra i segmenti. Questa rotazione aggiuntiva interrompe la deformazione continua tipica di un palo solido e può concentrare spostamenti e forze nel punto del giunto. Tuttavia le norme attuali dicono poco su come si comportino tali pali segmentati quando le loro basi non sono rigidamente fissate nel terreno — una situazione comune in terreni molli o in letti fluviali soggetti a erosione.

Trasformare il complesso comportamento terreno‑palo in un problema risolvibile

Per affrontare la questione, gli autori estendono un approccio di progettazione largamente usato chiamato metodo m, che tratta il palo come una trave flessibile supportata da molle che rappresentano il terreno circostante. In questo quadro, rappresentano il sostegno laterale del terreno come crescente con la profondità e risolvono le equazioni risultanti usando una tecnica in serie di potenze. L’innovazione chiave è inserire un “cerniera” rotazionale al giunto meccanico con un limite prefissato di rotazione. All’aumentare del carico laterale, il palo attraversa tre fasi: prima il segmento superiore ruota mentre quello inferiore resta quasi fermo; poi si raggiunge uno stato critico quando la rotazione del giunto tocca il suo limite; infine entrambi i segmenti si flettono insieme e condividono le forze una volta che il giunto si «chiude» e comincia a trasmettere il momento flettente in modo più completo.

Confrontare la teoria con i modelli numerici

I ricercatori costruiscono quindi un dettagliato modello tridimensionale agli elementi finiti per verificare se le loro equazioni semplificate catturano il comportamento reale. Simulano un palo in calcestruzzo composto da due segmenti uniti da un connettore rotazionale in un terreno uniforme, spinto lateralmente in testa. Confrontando il metodo m esteso con i risultati numerici, trovano che lo spostamento laterale della testa del palo e la sua rotazione differiscono di meno di circa 5–10 percento. Anche le forze di taglio lungo il palo si accordano bene. Il disallineamento maggiore — circa 25 percento — si osserva nel momento flettente massimo, grandezza molto sensibile a concentrazioni di stress locali vicino al giunto. Gli autori sostengono che questo livello di accuratezza è accettabile per la progettazione preliminare e per comprendere le tendenze, mentre i controlli dettagliati vicino al giunto dovrebbero ancora basarsi su modelli numerici più ricchi o su prove sperimentali.

In cosa i pali segmentati differiscono dai pali solidi

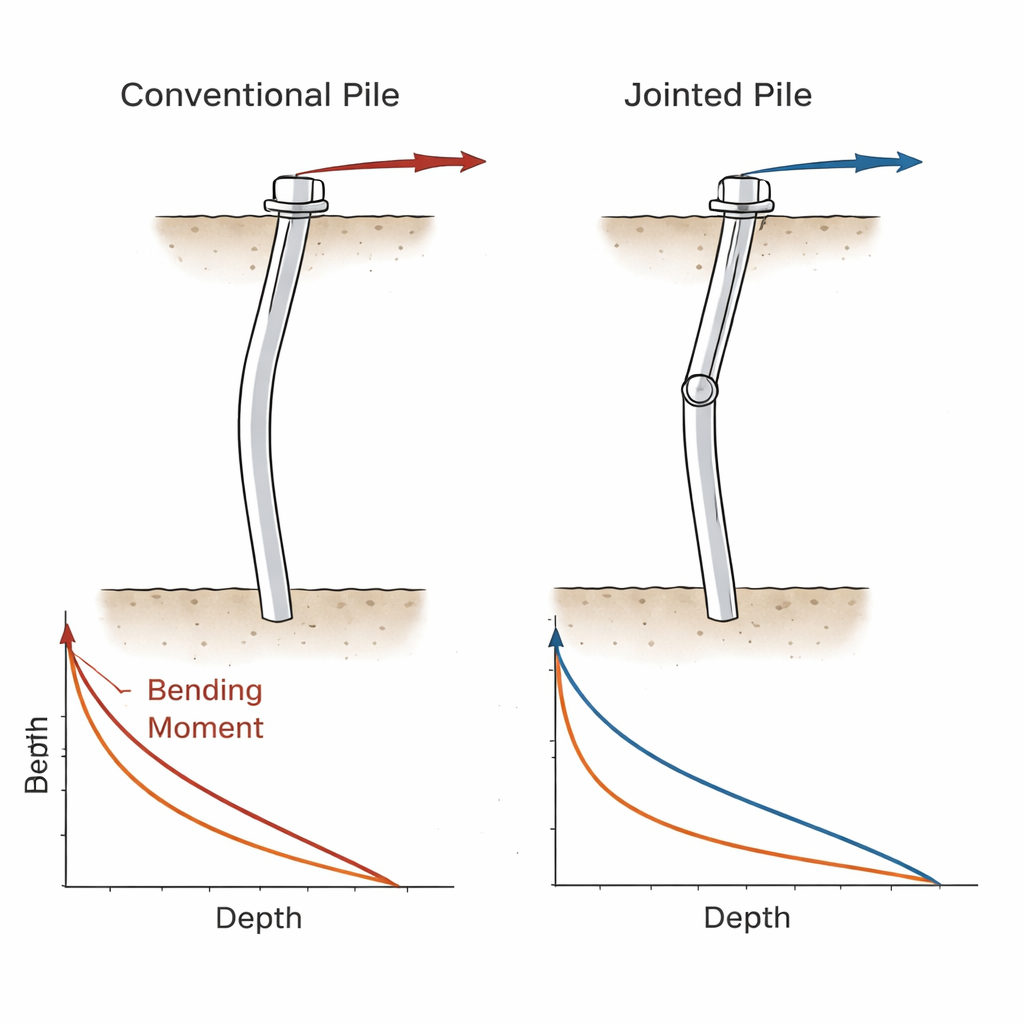

Usando il loro modello analitico, gli autori confrontano un palo a giunto meccanico con un palo convenzionale singolo della stessa lunghezza e diametro, entrambi a testa libera e nelle stesse condizioni di terreno. Sotto lo stesso carico laterale, la testa del palo giuntato si sposta circa il 30 percento in più e ruota circa il 55 percento in più rispetto al palo solido. In termini pratici, la struttura sovrastante si inclinerà maggiormente. Contemporaneamente, il momento flettente massimo nel palo giuntato è all’incirca il 20 percento più basso, mentre la forza di taglio massima è circa il 17 percento più alta, e entrambi i picchi si spostano verso la superficie del terreno. Questo significa che il palo giuntato è meno rigido nel complesso, ma lo sforzo da flessione nell’asta può risultare ridotto, permettendo potenzialmente sezioni più snelle o meno armate se si progetta con attenzione la resistenza a taglio e le prestazioni del giunto.

Cosa significa per fondazioni più sicure e più sostenibili

Per gli ingegneri, il lavoro fornisce uno strumento pratico basato su formule per stimare come pali segmentati a testa libera e giunti meccanici si deformano e condividono carichi con il terreno quando sono sollecitati lateralmente. Per i non specialisti, il messaggio è che le fondazioni impilabili prefabbricate possono funzionare in modo affidabile, ma sono più flessibili e spostano i punti di concentrazione degli sforzi. Questa maggiore flessibilità può aiutare a ridurre gli sforzi di flessione ma aumenta le richieste sulla resistenza a taglio e sul giunto meccanico. Gli autori sottolineano che il loro modello è più adatto a deformazioni modeste e a terreni uniformi, e chiedono prove sperimentali e modelli del terreno più avanzati per perfezionare i progetti futuri. Tuttavia lo studio rappresenta un passo verso fondazioni non solo più facili e più pulite da costruire, ma anche meglio comprese rispetto alle forze laterali cui le strutture reali sono sottoposte.

Citazione: Liu, T., Zhang, Q., Sun, C. et al. Response of free-headed segmental piles with mechanical joints to lateral loading. Sci Rep 16, 5991 (2026). https://doi.org/10.1038/s41598-026-36214-w

Parole chiave: pali segmentati, giunti meccanici, carichi laterali, interazione terreno‑struttura, progettazione delle fondazioni
