Un algoritmo congiunto di stima distanza–angolo–velocità per radar FDA-MIMO basato sull’elaborazione di segnali su grafi

Radar più intelligenti per un mondo affollato e rumoroso

Dalle auto a guida autonoma alla sorveglianza aerea, la società moderna si affida in larga misura a sistemi radar in grado di rilevare e tracciare oggetti in modo rapido e affidabile. Con cieli, strade e segnali radio sempre più congestionati, il radar deve individuare più bersagli in movimento in presenza di forti interferenze e rumore. Questo articolo presenta un nuovo modo per far vedere meglio una potente classe di radar — detti radar FDA-MIMO — su tre dimensioni (distanza, direzione e velocità) attingendo a strumenti di un campo emergente noto come elaborazione di segnali su grafi.

Perché questa nuova architettura radar è importante

I radar a matrice phased tradizionali indirizzano i loro fasci principalmente lungo l’angolo, come voltare una torcia a destra e a sinistra. I radar a Frequency Diverse Array (FDA) funzionano in modo diverso: ogni elemento dell’antenna trasmette a una frequenza leggermente diversa. Questa piccola variazione rende il pattern del fascio dipendente non solo dall’angolo, ma anche dalla distanza e dal tempo. Combinando questo approccio con tecniche multiple-input multiple-output (MIMO), i radar FDA-MIMO possono, in linea teorica, localizzare un bersaglio in tre dimensioni: quanto è lontano, dove si trova in angolo e quanto velocemente si muove. La sfida è estrarre tutte queste informazioni in modo rapido e preciso dagli echi grezzi, specialmente quando ci sono molti bersagli e i segnali sono sepolti nel rumore.

Trasformare gli echi radar in un problema di rete

Gli autori affrontano questa sfida reimmaginando le misure del radar come segnali che vivono su un grafo — una rete di nodi e collegamenti. Ogni nodo di questo grafo rappresenta una specifica coppia trasmettitore–ricevitore nell’array FDA-MIMO, e i collegamenti catturano come i segnali nei nodi vicini siano correlati nello spazio. Definendo con cura queste connessioni, costruiscono una «matrice di adiacenza» che descrive come gli echi dovrebbero propagarsi attraverso l’array se un bersaglio si trova a una data distanza e angolazione. Quando la coppia distanza–angolo assunta corrisponde al vero bersaglio, il modello di echi misurato si allinea quasi perfettamente con una delle modalità naturali di vibrazione del grafo. In pratica, ciò significa che, dopo una versione su grafo della trasformata di Fourier, l’energia si concentra in un picco molto netto in un singolo componente spettrale. L’algoritmo cerca tali picchi su una griglia di valori di distanza e angolo per trovare dove si trovano i bersagli.

Aggiungere il moto: misurare la velocità con la stessa idea

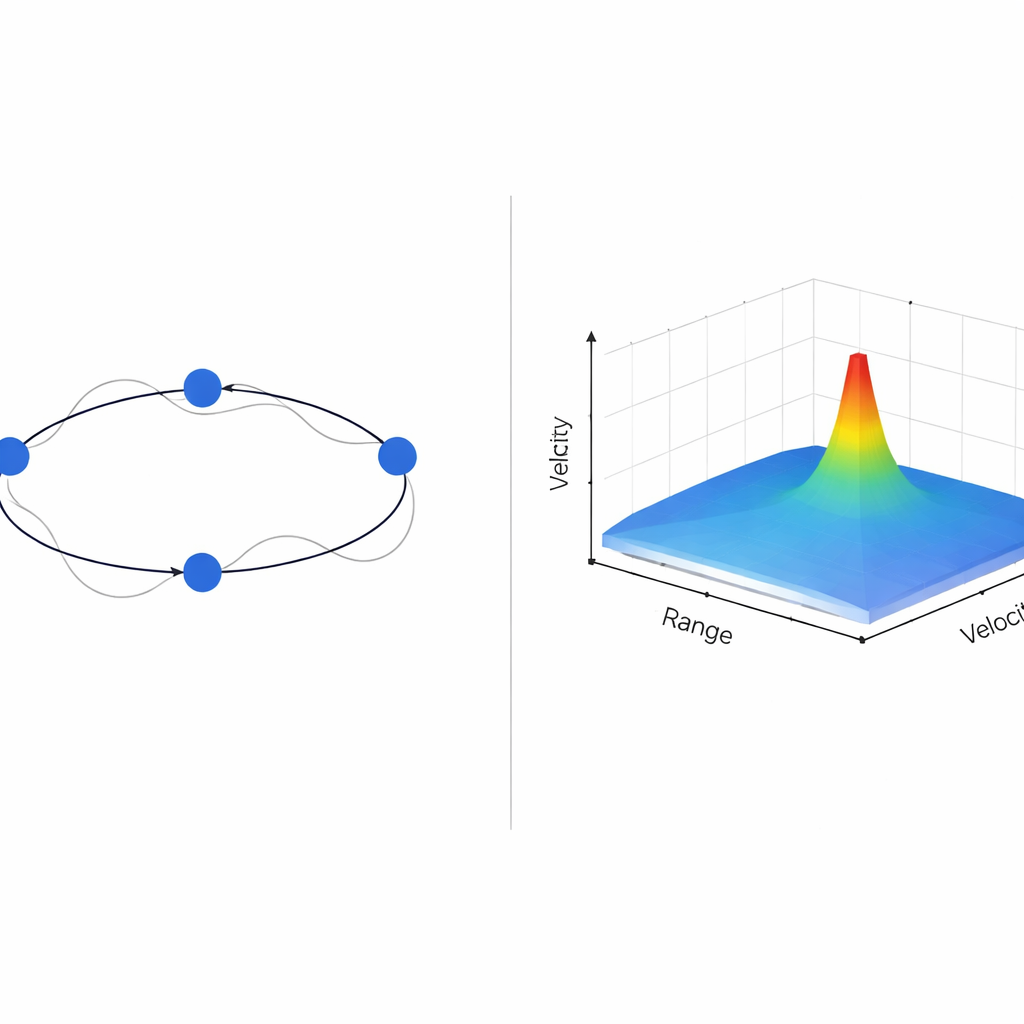

Per stimare la velocità di un bersaglio, il metodo estende il concetto di grafo nella dimensione temporale, attraverso più impulsi radar. Ora, ogni nodo rappresenta un impulso nel tempo e i collegamenti connettono impulsi adiacenti in un anello per catturare come il segnale debba evolvere se il bersaglio ha una certa velocità radiale. Anche in questo caso, quando la velocità assunta corrisponde a quella reale, il segnale trasformato mostra un picco concentrato nel dominio spettrale del grafo. L’algoritmo scansiona le velocità candidate cercando dove questo picco è più forte. In modo cruciale, gli autori progettano il quadro in modo che le stime distanza–angolo dal grafo spaziale e le stime di velocità dal grafo temporale si rinforzino a vicenda. I dati provenienti da tutte le antenne e da tutti gli impulsi vengono combinati, formando una struttura multidimensionale che migliora la precisione senza duplicare il lavoro.

Mettere il metodo alla prova

Attraverso una serie di simulazioni, i ricercatori confrontano il loro approccio basato sui grafi con una tecnica ad alta precisione ampiamente usata nota come MUSIC. Testano scenari con bersagli singoli e multipli, esaminano quanto bene ciascun metodo separa oggetti vicini e valutano le prestazioni quando i segnali sono molto deboli rispetto al rumore. L’algoritmo basato sui grafi raggiunge un onere computazionale complessivo simile ai metodi classici, ma offre una risoluzione più netta in distanza, angolo e velocità. È particolarmente efficace nell’attenuare i falsi picchi causati dal rumore, portando a mappe dei bersagli più pulite e affidabili. Anche quando il rapporto segnale‑rumore è sfavorevole — condizioni in cui molti metodi tradizionali faticano — il nuovo algoritmo mantiene limiti di errore stretti sulla posizione dei bersagli e sulla loro velocità.

Cosa significa questo per i radar nel mondo reale

In termini semplici, questo lavoro mostra come trattare i dati radar come se vivessero su una rete consenta un’elaborazione più intelligente in grado di separare più nettamente i bersagli reali dal clutter. Per applicazioni che vanno dalla difesa e controllo del traffico aereo alla sicurezza automobilistica e al monitoraggio ambientale, la tecnica proposta promette un tracciamento più accurato di più oggetti in movimento in condizioni difficili, senza richiedere quantità irrealistiche di calcolo. Unendo il design avanzato delle antenne alla matematica basata sui grafi, gli autori dimostrano una strada pratica verso radar che vedono più lontano, con maggiore nitidezza e maggiore affidabilità in un ambiente elettromagnetico sempre più complesso.

Citazione: Li, Q., Meng, A., Liao, K. et al. A joint range–angle–velocity estimation algorithm for FDA-MIMO radar based on graph signal processing. Sci Rep 16, 6000 (2026). https://doi.org/10.1038/s41598-026-36124-x

Parole chiave: rilevamento radar, tracciamento di bersagli, elaborazione del segnale, elaborazione di segnali su grafi, FDA-MIMO
