Progettazione basata su FDTD di un nanolaser a cristallo fotonico con punti quantici ad alto fattore di qualità per le nanotecnologie di prossima generazione

Illuminare i dispositivi più piccoli

Dai sensori medici più piccoli di un granello di sabbia ai futuri computer quantistici, molte tecnologie emergenti richiedono sorgenti di luce incredibilmente piccole e molto efficienti. Questo articolo descrive un nuovo tipo di “nanolaser” costruito con strati semiconduttori patternati con precisione. Il dispositivo comprime la luce in uno spazio più piccolo del diametro di un capello umano sprecando pochissima energia ed è progettato non solo per emettere luce ma anche per collegarsi direttamente a circuiti logici quantistici che elaborano informazione in modi fondamentalmente nuovi.

Costruire un laser su chip

I ricercatori partono da un chip di silicio piatto e sovrappongono strati ultra-sottili di fosfuro di indio (InP), ossido di alluminio (Al₂O₃) e ossido di zinco (ZnO). Quindi perforano una precisa matrice triangolare di piccoli fori d’aria nella regione superiore, formando quello che è noto come cristallo fotonico. Proprio come un cristallo regolare può controllare il moto degli elettroni, questo “cristallo di fori” controlla il percorso della luce. Lasciando intenzionalmente difetti accuratamente posizionati in questo schema, il team crea una piccola gabbia ottica che intrappola la luce in un volume estremamente ridotto proprio dove si trovano i punti quantici, le isole che producono luce.

Perché la combinazione di materiali è importante

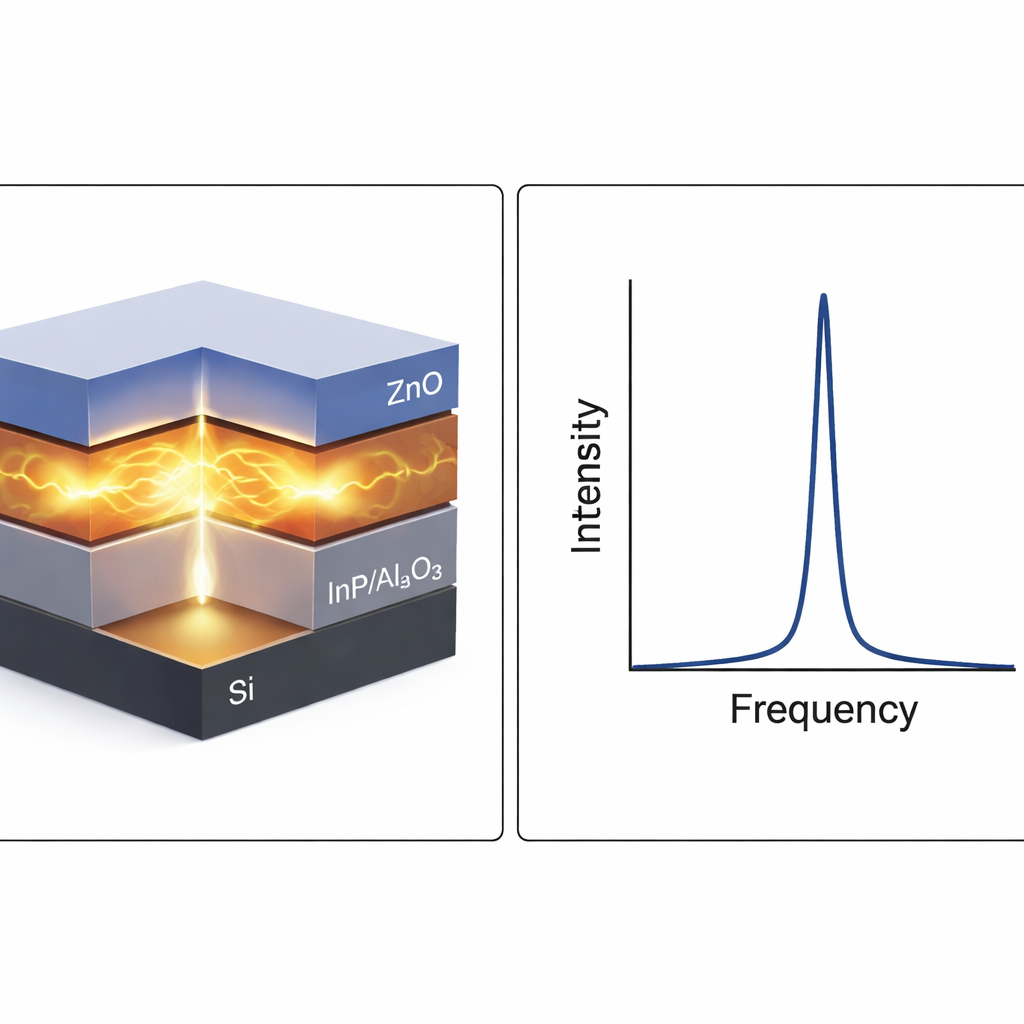

I nanolasers tradizionali basati solo su semiconduttori di uso comune come InP o GaAs spesso soffrono di dispersione di portatori di carica, generazione di calore indesiderato e emissione dai colori sfocati. Il nuovo progetto combina punti quantici InP con un materiale a band gap ampio, ZnO, separati e modellati mediante sottili strati di Al₂O₃. Lo ZnO è particolarmente interessante perché sopporta forti eccitazioni, ha proprietà di emissione luminosa stabili e può essere cresciuto come nanorod, nanofilo o film. In questa pila ibrida, l’Al₂O₃ aiuta a confinare il campo ottico nella regione di guadagno riducendo al contempo i difetti superficiali che normalmente assorbono la luce. Simulazioni che includono proprietà ottiche realistiche di tutti gli strati mostrano che questa combinazione riduce fortemente le perdite, migliora il confinamento della luce e aumenta il cosiddetto fattore di qualità—una misura di quanto a lungo la luce può rimbalzare all’interno della cavità prima di spegnersi.

Estrarre più luce da meno fotoni

All’interno di una cavità così piccola, le regole dell’emissione luminosa cambiano. Gli autori sfruttano l’effetto Purcell, per cui porre i punti quantici all’interno di una cavità ad alto fattore di qualità e piccolo volume accelera la loro emissione spontanea e la canalizza in una direzione e in un colore preferenziali. Regolando il rapporto tra la dimensione dei fori e la spaziatura della rete e tenendo conto di come le proprietà ottiche dei materiali variano con la temperatura, raggiungono fattori di qualità fino a circa 1600 per lo strato di InP e valori ancora più alti nella struttura completa InP/Al₂O₃/ZnO. I loro calcoli mostrano picchi di emissione netti a specifiche frequenze infrarosse e terahertz, insieme a una riduzione della corrente di soglia—cioè il laser può accendersi con meno potenza in ingresso. Rispetto a precedenti progetti di nanolaser presenti in letteratura, il dispositivo proposto offre sia fattori di qualità più elevati sia minore dispersione, indicando un funzionamento del laser più stabile e più pulito.

Dai punti luminosi alla logica quantistica

Oltre a funzionare come una sorgente luminosa estremamente piccola, gli autori mostrano come l’uscita del laser possa alimentare direttamente porte logiche quantistiche, i mattoni fondamentali dei computer quantistici. Studiano come gli impulsi di luce dal nanolaser guidino le rotazioni dei bit quantistici (qubit) e come la variazione della fase di porte speciali, come Rz e CNOT, influenzi gli stati dei qubit nel tempo. Usando modelli ispirati a sistemi con atomi di Rydberg e test sull’hardware quantistico di IBM, esplorano come gli errori—soprattutto errori di fase correlati che colpiscono due qubit contemporaneamente—possano essere rilevati e corretti usando un qubit “ausiliario”. Tecniche di tomografia di stato e di processo quantistico ricostruiscono quindi quanto fedelmente le porte quantistiche implementate si comportino, con lo schema di controllo della fase ottimizzato che raggiunge fidelità di porta fino a circa il 99,6%.

Cosa significa per le tecnologie future

Per i non specialisti, il messaggio chiave è che questo lavoro unisce due campi in rapida evoluzione: laser ultra-compatti e informatica quantistica pratica. Progettando un nanolaser che non solo intrappola la luce con efficienza eccezionale ma si accoppia anche in modo naturale alle operazioni logiche quantistiche, gli autori delineano una strada realistica verso sistemi su chip in cui la luce trasporta ed elabora informazione quantistica. In termini semplici, hanno ingegnerizzato un laser piccolo e a basso consumo in grado di parlare il “linguaggio” dei qubit, rendendolo un blocco costruttivo promettente per sensori ottici di nuova generazione, collegamenti di comunicazione sicuri e processori quantistici scalabili.

Citazione: Farmani, A., Omidniaee, A. FDTD-based design of high quality factor quantum dot photonic crystal nanolaser for next-generation nanotechnologies. Sci Rep 16, 6985 (2026). https://doi.org/10.1038/s41598-026-36019-x

Parole chiave: nanolaser, cristallo fotonico, punti quantici, porte logiche quantistiche, ossido di zinco
