Simulazione numerica sulle caratteristiche di trasferimento di calore di uno scambiatore di calore con alette frattali bioniche a venatura fogliare

Perché le foglie possono ispirare un raffreddamento migliore

Dai chip degli smartphone ai condizionatori degli edifici, la vita moderna dipende silenziosamente da dispositivi che allontanano il calore prima che le cose si surriscaldino. Gli ingegneri ora si rivolgono a un insegnante inaspettato per idee di raffreddamento migliori: la semplice foglia verde. Questo studio esplora come copiare i modelli ramificati delle venature fogliari e inciderli nelle sottili piastre metalliche all’interno degli scambiatori di calore possa aumentare drasticamente la capacità di raffreddamento senza richiedere molta energia aggiuntiva.

Prendere in prestito l’impianto idraulico integrato della natura

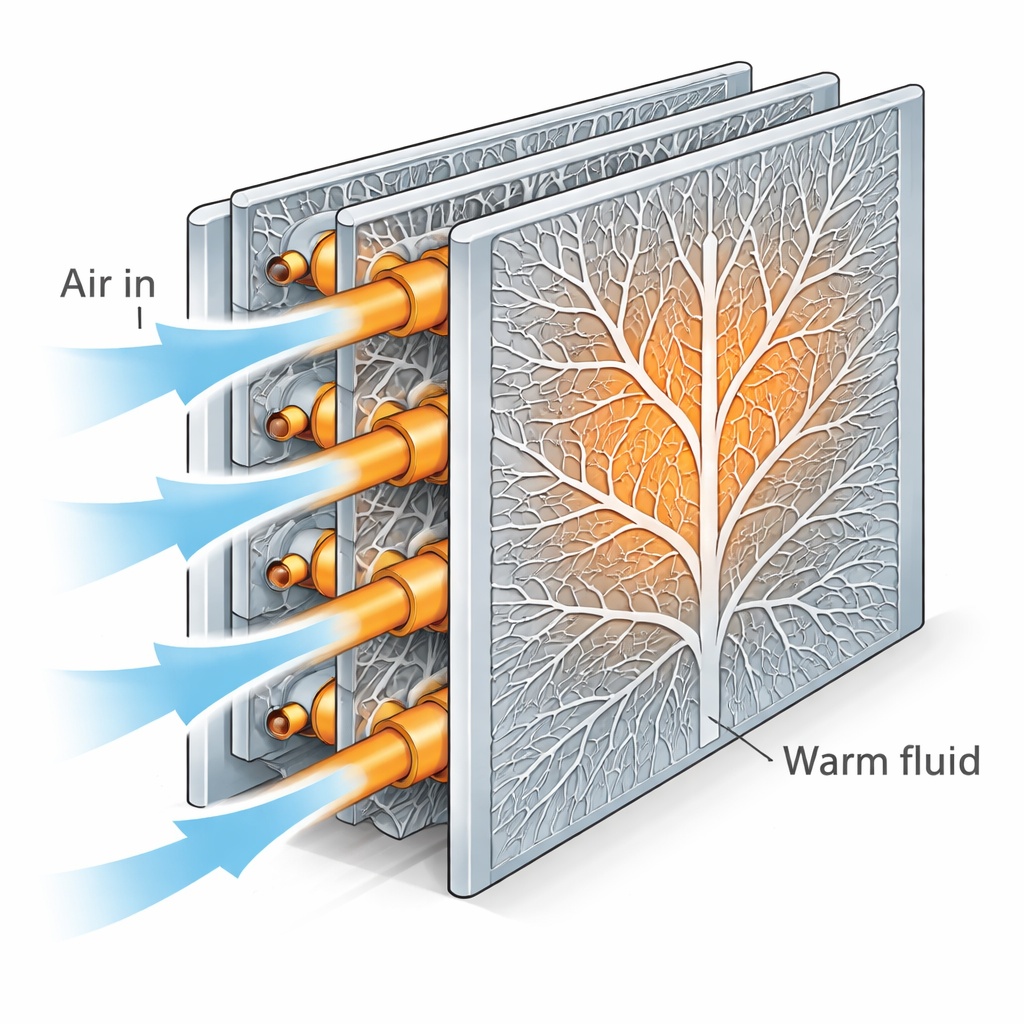

Le foglie delle piante sono maestre nel muovere acqua e nutrienti attraverso una vasta rete di venature ramificate. Queste reti sono “frattali”: schemi simili si ripetono a scale diverse, il che aiuta a distribuire il flusso in modo uniforme con poca energia sprecata. Gli autori di questo articolo si sono chiesti: cosa succederebbe se si incidesse un modello ramificato simile nelle alette metalliche che circondano i tubi negli scambiatori di calore comuni, come quelli usati nelle automobili, nei frigoriferi e nei sistemi di condizionamento degli edifici? Invece di piastre semplici o canali diritti, le alette avrebbero percorsi ad albero che guidano l’aria in modo più intelligente intorno ai tubi caldi.

Testare un prototipo digitale

Invece di costruire prima l’hardware, il team ha creato un modello tridimensionale dettagliato del flusso d’aria attraverso una sezione di uno scambiatore di calore a tubi e alette. Hanno confrontato alette piatte standard con una famiglia di nuove alette “a venatura fogliare” i cui rami si dividono e si assottigliano su più livelli attorno a ciascun tubo. Utilizzando software consolidato di fluidodinamica, hanno simulato il movimento dell’aria e il trasferimento di calore mentre passa attraverso, a velocità di flusso tipiche delle apparecchiature reali. Hanno variato sistematicamente due caratteristiche geometriche chiave: l’angolo di biforcazione di ogni ramo e la larghezza delle venature principali, osservando poi come questi cambiamenti influenzassero sia il trasferimento di calore sia la perdita di pressione che le ventole devono superare.

Trovare il punto ottimale nel motivo

Le alette ispirate alle foglie non si sono comportate tutte allo stesso modo. Quando i rami si aprivano troppo o diventavano troppo affollati, i percorsi del flusso peggioravano e le prestazioni calavano. Le simulazioni hanno rivelato che un angolo di biforcazione intermedio di circa 30 gradi raggiunge il miglior equilibrio: induce l’aria a seguire percorsi più tortuosi, che disturbano ripetutamente lo strato isolante di aria ferma che aderisce alle superfici, senza però strozzare il flusso. Analogamente, rendere le venature principali troppo spesse ostruiva i passaggi, mentre renderle troppo sottili riduceva l’area superficiale utile. Una larghezza della venatura primaria di 1 millimetro, abbinata a larghezze secondarie e terziarie minori, è risultata la combinazione più efficace.

Quanto è migliore rispetto alle alette standard?

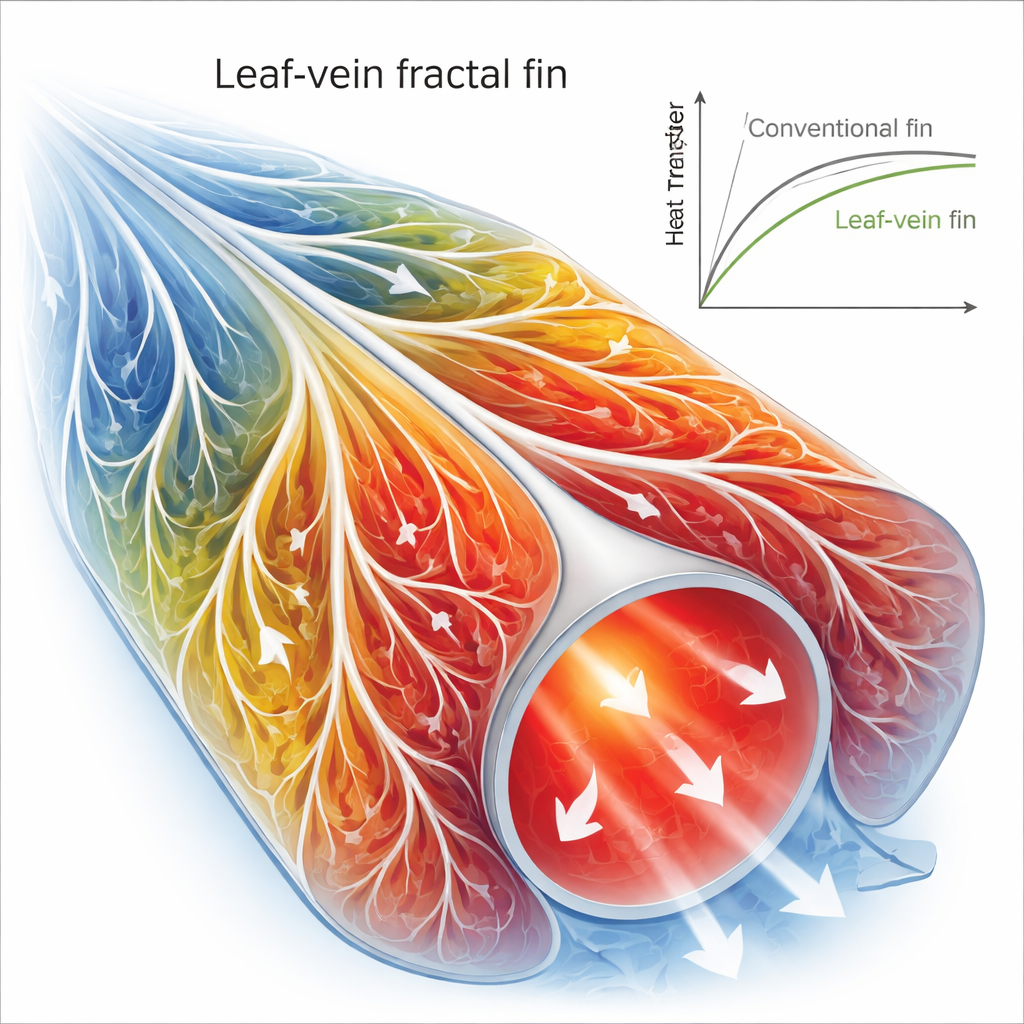

Con questa geometria ottimizzata, l’aletta a venatura fogliare ha superato le alette piatte convenzionali nell’intervallo di flusso testato. In una condizione operativa rappresentativa, il nuovo design ha aumentato il coefficiente di trasferimento di calore di circa il 51–52 percento, il che significa che potrebbe trasferire all’incirca la metà in più di calore alla stessa velocità dell’aria. Allo stesso tempo, l’efficacia complessiva dell’aletta è risultata quasi dieci volte superiore a quella di una superficie senza alette, anche se l’efficienza locale lungo ciascun ramo era solo moderata. In termini semplici, la superficie extra e più complessa creata dal motivo ramificato compensa ampiamente le piccole perdite lungo la sua lunghezza. La penalità in termini di pressione — lo sforzo aggiuntivo richiesto alla ventola — è aumentata, ma non in proporzione al guadagno nel trasferimento di calore, lasciando un vantaggio netto.

Cosa significa per la tecnologia di tutti i giorni

Per i non specialisti, il punto fondamentale è che incidendo reti frattali simili a foglie nelle alette metalliche possiamo costruire scambiatori di calore che rimuovono il calore in modo molto più efficace senza bisogno di ventole o pompe proporzionalmente più grandi. In applicazioni come il controllo climatico degli edifici o i radiatori delle auto, questo potrebbe tradursi in apparecchiature più piccole e leggere o in bollette energetiche più basse per la stessa prestazione di raffreddamento. Lo studio si basa su avanzate simulazioni al computer piuttosto che su prove di laboratorio, quindi gli autori chiedono esperimenti futuri e analisi dei costi. Tuttavia, i loro risultati suggeriscono che il motivo familiare di una foglia potrebbe indicare la strada verso sistemi di raffreddamento più efficienti e rispettosi del clima.

Citazione: Wang, R., Hou, Y., Yu, H. et al. Numerical simulation on heat transfer characteristics of a bionic leaf-vein fractal fin heat exchanger. Sci Rep 16, 5887 (2026). https://doi.org/10.1038/s41598-026-36012-4

Parole chiave: scambiatore di calore, design bionico, aletta frattale a venatura fogliare, miglioramento del trasferimento di calore, raffreddamento a basso consumo energetico
