Meccanismo dell’aumento inverso della deformazione nella spalla di carbone vergine rispetto alla spalla pilastro dell’accesso sul lato gob in un giacimento di carbone extra‑spesso

Perché i tunnel sotterranei possono improvvisamente richiudersi

Man mano che le miniere di carbone scendono in profondità e inseguono strati più spessi, gli ingegneri scavano lunghi tunnel accanto a vaste cavità vuote lasciate dopo l’estrazione. Questi passaggi devono rimanere aperti per aria, persone e macchinari, eppure si trovano in rocce soggette a pressioni enormi. Questo studio indaga un comportamento sconcertante e pericoloso osservato in una miniera cinese: invece che la parete del tunnel adiacente al vuoto estratto collassasse di più, la parete in «carbone vergine», teoricamente più solida, si è deformata maggiormente. Capire perché ciò avviene è fondamentale per rendere l’estrazione sotterranea più sicura ed efficiente.

Un nuovo tipo di schiacciamento dei tunnel

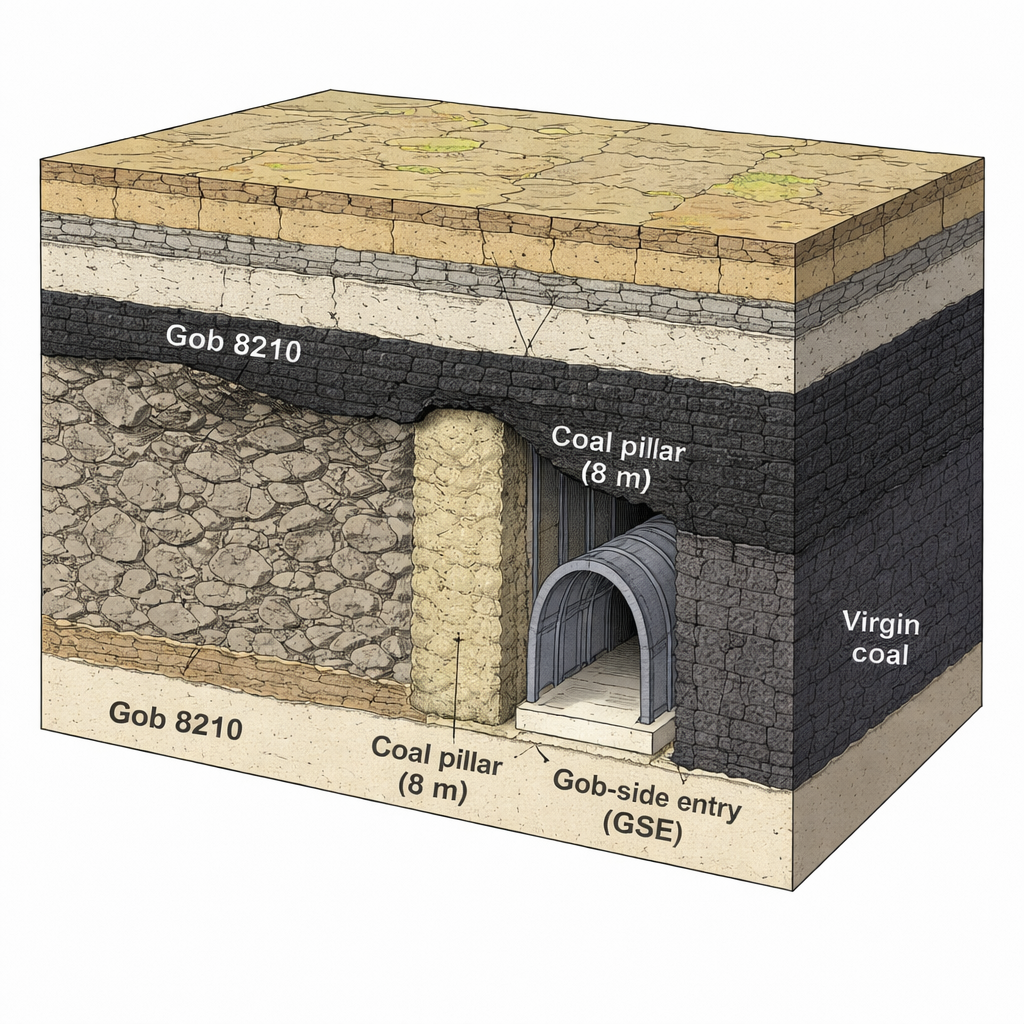

Nelle moderne miniere di carbone cinesi, giacimenti extra‑spessi oltre i 15 metri sono spesso sfruttati con la tecnica completamente meccanizzata del caving del tetto. Dopo la rimozione di un pannello di carbone, le rocce sovrastanti collassano nello spazio vuoto, formando un ammasso di detriti chiamato gob gangue. Nuovi tunnel, noti come accessi sul lato gob, vengono poi scavati vicino a questo gob lasciando solo un sottile pilastro di carbone come cuscinetto. Tradizionalmente gli ingegneri si aspettano che la parete verso il gob (il lato pilastro) si deformi più della parete rivolta alla roccia intatta (il lato carbone vergine). Tuttavia, il monitoraggio nel Pannello 8211 di un giacimento spesso 15,1 m ha mostrato il contrario: dopo circa 50 giorni, la parete nel carbone vergine ha cominciato a muoversi verso l’interno più del lato pilastro, un fenomeno che gli autori definiscono «aumento inverso della deformazione» (RDI).

Osservare la roccia che cede lentamente

Il gruppo ha prima documentato ciò che accadeva sottoterra. Hanno misurato quanto ciascuna parete del tunnel convergeva nel tempo, esaminato i danni a bulloni, funi e telai di supporto, e utilizzato telecamere in prospezioni per vedere a quale profondità il carbone si fosse fratturato. Entrambe le pareti del tunnel mostravano danni importanti, ma l’intero pilastro di carbone di 8 metri era fessurato attraverso, mentre il carbone vergine presentava una zona esterna fortemente frantumata di circa 4,3 metri e un nucleo interno più resistente. I misuratori di sforzo rivelarono che la parte centrale del pilastro sopportava solo carichi modesti, suggerendo un grave indebolimento, mentre gli strati più profondi del carbone vergine sopportavano ancora sforzi vicini alla pressione in situ originale. Questa combinazione — roccia superficiale gravemente danneggiata su entrambi i lati ma uno strato profondo di carbone vergine ancora robusto — ha creato le condizioni per movimenti inaspettati.

Esperimenti al computer su un enigma sepolto

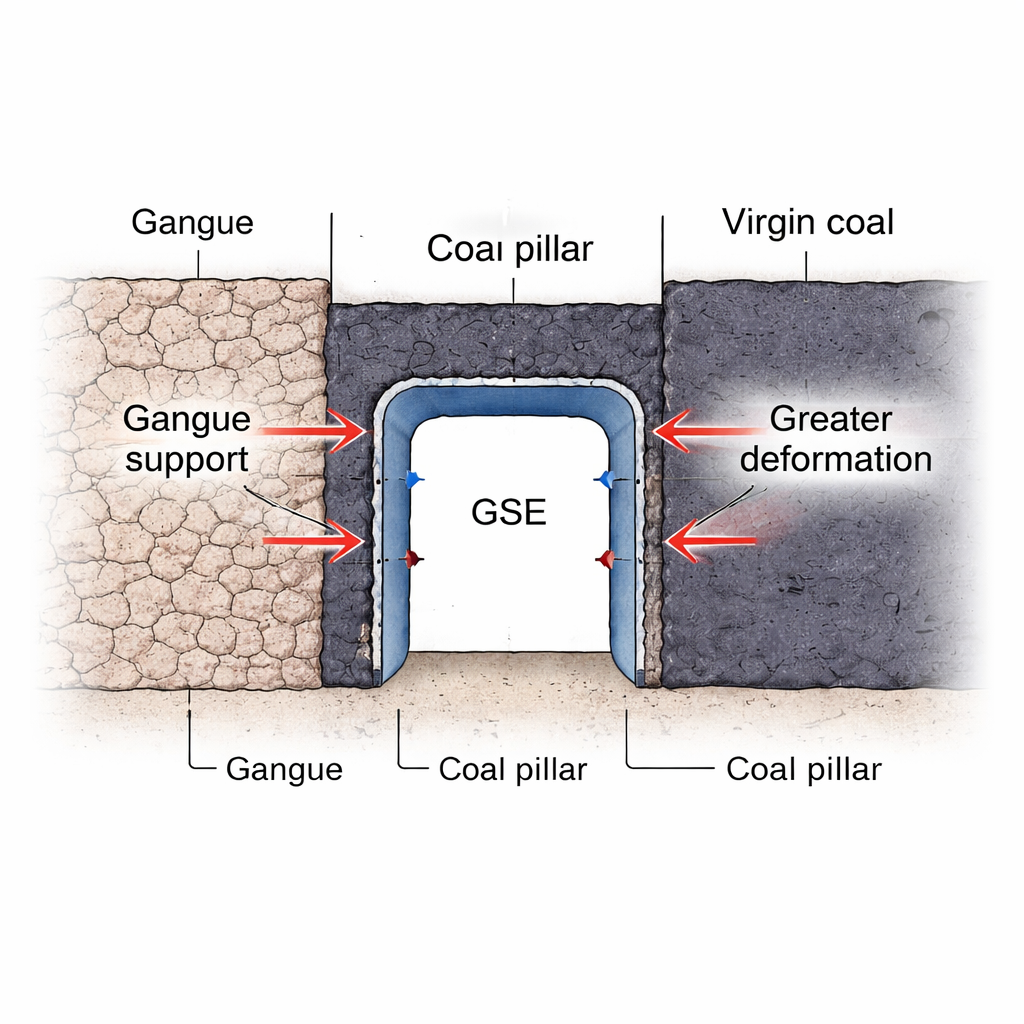

Per districare il meccanismo, i ricercatori hanno costruito un modello numerico 3D dettagliato della miniera usando proprietà delle rocce e fasi di scavo realistiche. Hanno variato tre fattori principali: quanto il gangue collassato nel gob spingesse lateralmente sul pilastro di carbone, quanto fosse largo il pilastro e quando il tunnel fosse stato scavati rispetto alle attività di estrazione soprastanti. Le simulazioni hanno mostrato che la RDI appare solo quando il gangue è sufficientemente alto — il suo contatto con il pilastro deve innalzarsi per oltre 20 metri. A quel punto, la roccia frantumata nel gob agisce come un supporto laterale rigido, consolidando il pilastro in modo che si deformi meno verso il tunnel. Nel frattempo, gli strati rocciosi integri più in alto si flettono verso il tunnel e premono con maggiore intensità sulla parete in carbone vergine. Il risultato è un aumento degli sforzi orizzontali e verticali nella spalla di carbone vergine, che quindi si incunea più profondamente nel tunnel rispetto al lato pilastro.

Cosa cambiano davvero dimensione del pilastro e tempistica

La larghezza del pilastro di carbone e il momento dello scavo del tunnel hanno modificato l’entità della RDI, ma non la sua possibilità di verificarsi. Quando l’altezza di contatto del gangue è elevata, un pilastro stretto (ad esempio 5–8 metri) è facilmente sostenuto dal lato gob e mostra spostamenti interni relativamente piccoli, mentre la parete in carbone vergine subisce deformazioni molto maggiori. All’aumentare della larghezza del pilastro (intorno ai 30 metri o più), sforzi e danni si equilibrano su entrambi i lati e le due pareti si muovono in modo simile. Anche la tempistica conta: se il tunnel viene scavato poco dopo l’estrazione del pannello superiore — mentre le rocce sovrastanti sono ancora in assestamento — il pilastro tende a muoversi verso il gob, il che riduce ulteriormente il suo spostamento verso il tunnel e amplifica la RDI. Quando gli strati sovrastanti si sono stabilizzati, la RDI si attenua ma non scompare finché l’altezza del supporto di gangue rimane elevata.

Come gli ingegneri possono mantenere il tunnel aperto

Sulla base di queste intuizioni, gli autori hanno testato diversi schemi di rinforzo nel loro modello e poi in galleria. L’aumento semplice del numero di bulloni corti non è riuscito a impedire alla parete in carbone vergine di deformarsi di più. La strategia più efficace è stata rinforzare entrambe le pareti con bulloni più lunghi oltre a funi ad alta capacità, permettendo alla parte esterna danneggiata del carbone di «agganciarsi» agli strati più profondi e più resistenti. Questo ha permesso di distribuire il carico in modo più uniforme tra pilastro e carbone vergine. Le misurazioni di campo dopo l’installazione di questo supporto combinato hanno mostrato che la deformazione del tunnel si è stabilizzata entro circa un mese, e le due pareti hanno raggiunto spostamenti interni simili e molto più piccoli — soddisfacendo i requisiti di sicurezza e operativi.

Cosa significa per l’estrazione del carbone in profondità

Per i non specialisti, il messaggio chiave è che in giacimenti di carbone molto spessi e profondi, la parete del tunnel che sulla carta sembra più sicura può in realtà essere quella che cede per prima. I detriti nel gob estratto, invece di essere un sottoprodotto passivo, possono sostenere così bene il pilastro che il lato in carbone solido diventa l’anello debole sotto un tetto roccioso soggetto a flessione. Identificando l’altezza di supporto del gangue come fattore scatenante e mostrando come dimensione del pilastro, tempistica e rinforzi interagiscono, questo studio offre una guida più chiara per progettare supporti che mantengano aperti i passaggi sotterranei vitali e aumentino la sicurezza dei minatori.

Citazione: He, W., Chen, D. & Zhu, H. Mechanism of reverse deformation increase in the virgin coal rib compared to the pillar rib of the gob-side entry in an extra-thick coal seam. Sci Rep 16, 5724 (2026). https://doi.org/10.1038/s41598-026-35947-y

Parole chiave: estrazione del carbone sotterranea, deformazione della roccia, controllo del terreno, progettazione del pilastro di carbone, accesso sul lato gob
