Rilevamento e classificazione dei guasti sulle linee di trasmissione mediante decomposizione del segnale con trasformata wavelet biortogonale (5.5)

Mantenere le luci accese

La vita moderna dipende dall’elettricità che scorre senza interruzioni per centinaia di chilometri sulle linee di trasmissione ad alta tensione. Quando qualcosa va storto su quelle linee — un ramo che cade, un fulmine o apparecchiature usurate — la corrente può lampeggiare, i blackout possono propagarsi e l’hardware può subire danni. Questo articolo esplora un modo più intelligente per individuare e localizzare tali problemi quasi istantaneamente, offrendo agli operatori della rete maggiori possibilità di mantenere l’illuminazione e proteggere infrastrutture costose.

Perché è difficile proteggere le linee elettriche

Le lunghe linee di trasmissione sono esposte agli agenti atmosferici, all’inquinamento e a condizioni operative in continuo cambiamento. Un guasto può significare qualsiasi cosa, dal contatto di un conduttore con un albero fino al cortocircuito tra tutte e tre le fasi e la terra. Alcuni guasti sono evidenti, producendo correnti elevate che i dispositivi di protezione classici rilevano facilmente. Altri sono più sottili: percorsi ad alta resistenza, linee con compensazione in serie complesse con condensatori e componenti protettivi, e situazioni in cui trasformatori di misura o fonti rinnovabili distorcono i segnali. Gli strumenti tradizionali, come i metodi basati sulla trasformata di Fourier e i filtri di Kalman, funzionano bene per forme d’onda lisce e ripetitive, ma faticano a catturare le brevi e nette perturbazioni che rivelano quando e dove si è verificato un guasto.

Una nuova lente sulle perturbazioni elettriche

Gli autori si affidano all’analisi wavelet, una tecnica di elaborazione del segnale che osserva insieme tempo e frequenza. Invece di fare una media su un intero ciclo, le wavelet ingrandiscono brevi porzioni della forma d’onda di corrente e mettono in evidenza i cambiamenti improvvisi. Dopo aver confrontato 17 diverse “famiglie” di wavelet, hanno scoperto che una specifica wavelet biortogonale, nota come bior5.5, era particolarmente efficace nell’isolare gli impulsi ad alta frequenza generati dai guasti. In particolare, il primo livello di decomposizione wavelet conservava la maggior parte dell’energia importante nel segnale rimanendo sufficientemente semplice per un uso rapido in tempo reale nei relè digitali.

Come funziona il rivelatore intelligente di guasti

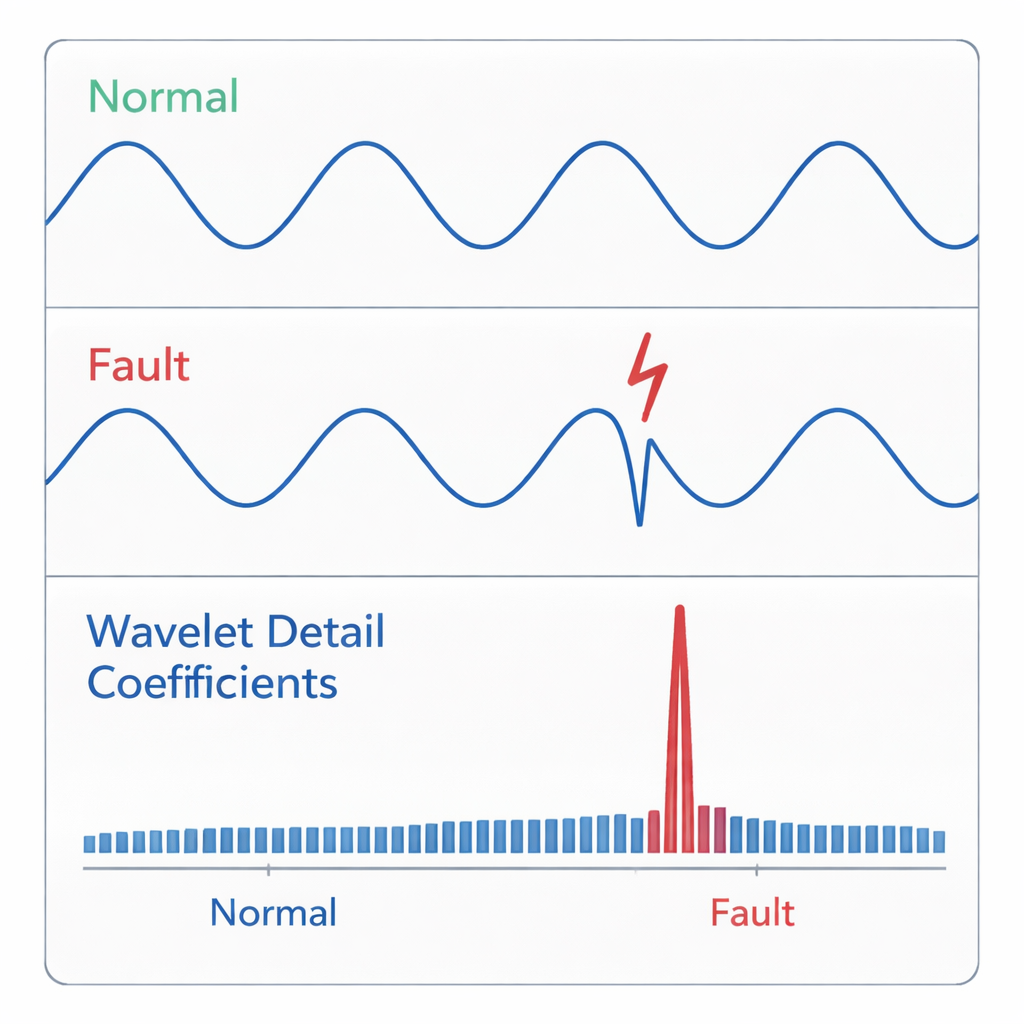

Il metodo proposto monitora le tre correnti di fase e la corrente di neutro (terra) su un modello di linea di trasmissione da 400 kV e 300 km. Ogni volta che si verifica una perturbazione, il sistema esegue una trasformata wavelet a livello singolo su queste correnti e misura i “coefficienti di dettaglio”, che mostrano picchi pronunciati quando avviene qualcosa di anomalo. Confrontando l’ampiezza di questi picchi con valori soglia accuratamente scelti, l’algoritmo può sia rilevare l’esistenza di un guasto sia determinare quali fasi e se il neutro sono coinvolti. Distingue dieci tipi di guasto comuni, come fase-fase, fase-terra e guasti trifase, esaminando i pattern nei coefficienti e sommando questi ultimi in un indice combinato che separa eventi bilanciati e sbilanciati.

Test in condizioni reali impegnative

Per verificare la robustezza dell’approccio, i ricercatori hanno simulato un’ampia gamma di sollecitazioni sulla linea. Hanno variato la resistenza del guasto, la posizione lungo la linea e la quantità di compensazione in serie dal 0% al 70%. Hanno inoltre modellato il comportamento non lineare di varistori a ossido di metallo (MOV) e gap di scintilla che proteggono i condensatori in serie, oltre a problemi realistici come la saturazione dei trasformatori di corrente e l’inversione di corrente. In ogni caso, le fasi guaste mostravano coefficienti wavelet chiaramente superiori rispetto alle fasi sane, e il metodo restava accurato adeguando i valori soglia alla situazione operativa. Rispetto a strumenti più convenzionali come FFT, DFT e la S‑transform, lo schema con la wavelet bior5.5 ha rilevato i guasti più rapidamente — nell’ordine di circa 2–4 millisecondi — con maggiore accuratezza e migliore immunità al rumore.

Dalla simulazione alla protezione in tempo reale

Poiché la tecnica utilizza un solo livello wavelet e una logica semplice di picco e soglia, è abbastanza leggera da poter girare sull’hardware dei relè digitali esistenti senza sovraccaricare i processori. Gli autori stimano che i calcoli necessari richiedano solo microsecondi per campione su piattaforme DSP o FPGA standard, ben entro i vincoli temporali usati nei sistemi di protezione moderni. Ciò rende il metodo interessante non solo come miglioramento teorico, ma anche come percorso realistico di aggiornamento per sottostazioni effettive.

Cosa significa per gli utenti quotidiani

Per i non specialisti, il risultato è semplice: questo studio dimostra che uno strumento wavelet accuratamente scelto può funzionare come un “orecchio” altamente allenato sulla rete, catturando le deboli firme dei guasti che i metodi più datati non rilevano. Identificando i guasti più rapidamente e classificandoli in modo più affidabile — anche su linee lunghe, fortemente compensate e con segnali rumorosi e distorti — l’approccio proposto può aiutare a prevenire blackout a cascata, ridurre i danni alle apparecchiature e sostenere un sistema elettrico più resiliente. Con l’aumento di rinnovabili e dispositivi elettronici complessi connessi alla rete, tali schemi di protezione intelligenti saranno sempre più importanti per mantenere l’elettricità sicura, stabile e disponibile.

Citazione: Chothani, N., Sheikh, M., Patel, D. et al. Transmission line fault detection and classification using bi-orthogonal wavelet transform (5.5) based signal decomposition. Sci Rep 16, 5303 (2026). https://doi.org/10.1038/s41598-026-35929-0

Parole chiave: guasti nella trasmissione di energia, protezione basata su wavelet, trasformata wavelet biortogonale, linee di trasmissione ad alta tensione, relè digitali
