Progettazione e produzione sostenibile della ventola di raffreddamento per elicottero senza pilota abilitata da CFD

Mantenere i droni freschi e sicuri in volo

Man mano che gli elicotteri senza pilota diventano più capaci—trasportando carichi più pesanti per periodi più lunghi in climi più caldi—mantenere i loro motori a temperatura adeguata diventa un problema di ingegneria che può valere una vita. Diversamente dalle automobili, questi velivoli spesso volano con carenature strettamente sigillate per ridurre la resistenza e tenere lontana la pioggia, il che intrappola il calore all’interno. Questo studio mostra come un team di ingegneri abbia utilizzato simulazioni al computer avanzate e la stampa 3D per riprogettare un componente fondamentale ma umile—la ventola di raffreddamento—così che un elicottero senza pilota possa stazionare in sicurezza con un carico di 500 chilogrammi anche in una giornata torrida a 40 °C, riducendo al contempo il consumo energetico e le emissioni.

Perché il raffreddamento è così difficile per gli elicotteri senza pilota

In un elicottero, il momento più critico per il motore è l’hovering. Il rotore principale deve lavorare al massimo per mantenere il velivolo in posizione, le forze di resistenza sono elevate e c’è poco flusso d’aria naturale per portare via il calore. Gli elicotteri moderni senza pilota aggiungono un’altra sfida: i loro compartimenti motore sono accuratamente sigillati per ridurre la resistenza e proteggere l’elettronica da pioggia e polvere. Quella carenatura sigillata rende i radiatori convenzionali molto meno efficaci, perché l’aria calda non può uscire facilmente. Di conseguenza, il motore può surriscaldarsi rapidamente, perdendo potenza e mettendo a rischio la sicurezza del volo. L’unica soluzione pratica è forzare attivamente l’aria attraverso il radiatore con una ventola potente—ma quella ventola deve entrare in uno spazio ristretto, utilizzare energia elettrica limitata e comunque muovere una grande quantità d’aria.

Progettare una ventola migliore prima al computer

Per affrontare il problema, i ricercatori sono partiti dalla ventola già installata sul loro elicottero di prova e hanno costruito un modello digitale dettagliato di come l’aria scorre attraverso di essa. Utilizzando la fluidodinamica computazionale (CFD)—software che risolve le equazioni che governano il moto dei fluidi—hanno ricreato la ventola, i condotti di ingresso e uscita e la resistenza al flusso del radiatore. Hanno verificato che la ventola virtuale corrispondesse alle misure reali e hanno calibrato con cura la mesh, o griglia digitale, per bilanciare accuratezza e costi di calcolo. Con questo modello convalidato, hanno esplorato sistematicamente come quattro semplici scelte geometriche influenzano le prestazioni: quanto le pale ruotano dalla radice alla punta (angolo di torsione), quanto è lunga ogni pala dal bordo d’attacco a quello d’uscita (corda), con quale inclinazione sono montate le pale (angolo di montaggio) e quante pale dovrebbe avere la ventola.

Trovare il punto di equilibrio tra forma e prestazioni

Dalla pianta digitale all’hardware stampato in 3D

Poiché le pale ottimizzate presentavano una forte torsione e una precisa forma dell’airfoil, sarebbero state difficili e costose da lavorare con metodi tradizionali. Invece, il team ha inviato la geometria ottimizzata dalla CFD direttamente a una stampante 3D stereolitografica, costruendo la ventola in nylon rinforzato con sottili strati da 0,1 mm e poi levigandola per ottenere una finitura liscia. Questo collegamento digitale—dalla simulazione al codice della stampante—ha permesso di produrre una ventola precisa e pronta per i test senza molteplici cicli di fabbricazione per tentativi. Nei test in laboratorio a 40 °C, utilizzando un motore completo, il radiatore e la nuova ventola, il sistema ha mantenuto più di 90 kW di potenza motore rimanendo entro i limiti di temperatura del liquido di raffreddamento, sufficiente per permettere all’elicottero senza pilota di stazionare indefinitamente con un carico completo di 500 kg.

Cosa significa per il volo e per l’ambiente

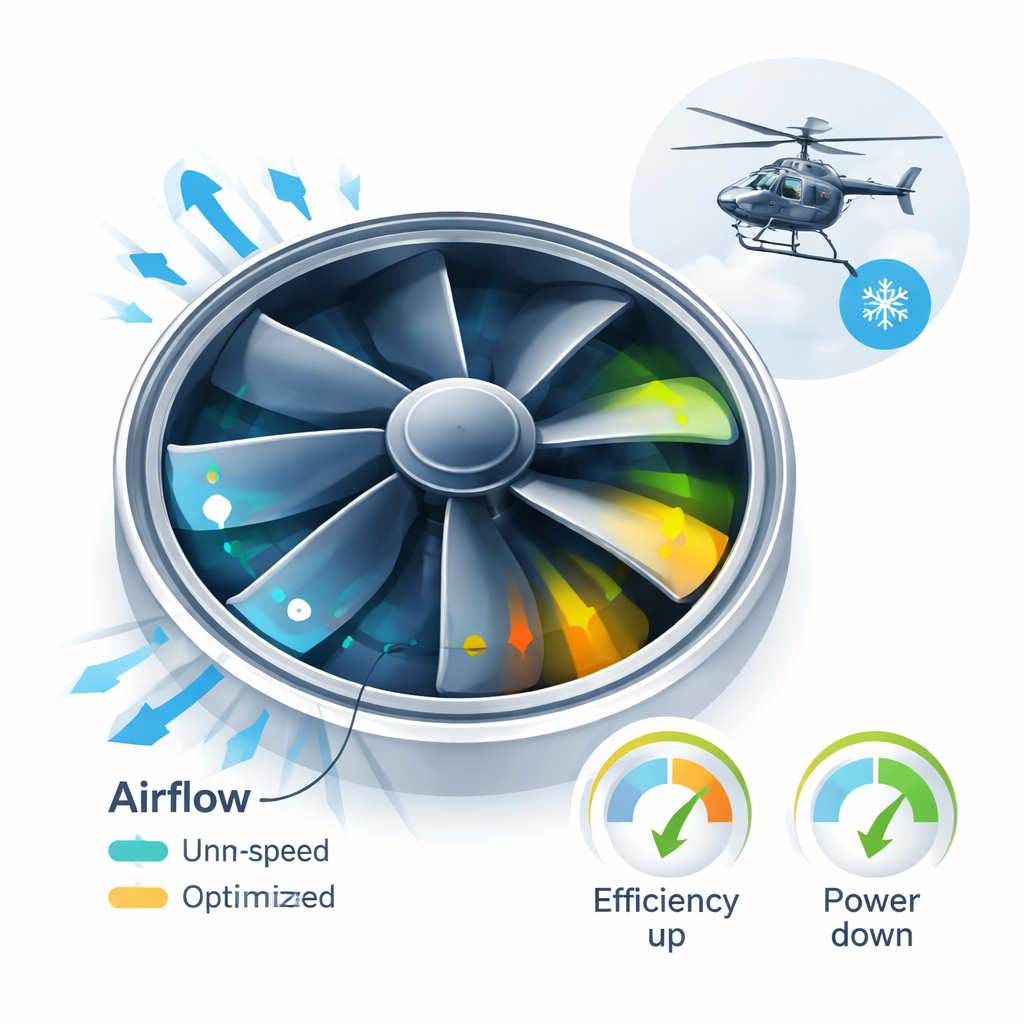

Per il lettore non specialistico, il risultato si può riassumere così: rimodellando attentamente le pale di una ventola al computer e poi «stampando» direttamente quel progetto, gli ingegneri hanno ottenuto più raffreddamento consumando meno potenza. Risparmiare 73 watt può sembrare modesto, ma durante un’operazione continua si traduce in minore consumo di carburante, riduzione delle emissioni di gas serra—stimate in 1,2 chilogrammi di CO₂ al giorno—e un piccolo ma reale aumento dell’autonomia di volo. Forse ancor più importante, lo stesso approccio CFD più stampa 3D può essere utilizzato per progettare rapidamente altre parti di aereo più leggere, più efficienti e personalizzate per il loro compito. Questo lavoro dimostra come la progettazione digitale e la produzione sostenibile possano mantenere gli elicotteri senza pilota più sicuri in condizioni estreme supportando al contempo la spinta verso un’aviazione più verde.

Citazione: Si, L., Liu, Z., Xiao, N. et al. CFD-enabled sustainable design and manufacturing of cooling fan for unmanned helicopter. Sci Rep 16, 5603 (2026). https://doi.org/10.1038/s41598-026-35901-y

Parole chiave: raffreddamento elicottero senza pilota, progettazione ventola CFD, produzione additiva, sostenibilità aerospaziale, flusso d'aria radiatore
