Un’antenna MIMO compatta a basso profilo, dual-senso e a quattro porte polarizzata circolarmente per reti 5G mmWave

Perché le antenne 5G piccole sono importanti

Man mano che telefoni, automobili e dispositivi connessi spingono verso connessioni 5G sempre più veloci, specialmente alle frequenze millimetriche (mmWave), fanno affidamento su antenne compatte che possano essere inserite in dispositivi stretti pur trasmettendo e ricevendo grandi quantità di dati in modo affidabile. Questo articolo presenta una nuova “piastrella” di antenna compatta che alloggia quattro antenne in uno spazio molto ridotto, pur mantenendo segnali 5G forti e stabili con resistenza inerente alle interferenze e all’attenuazione del segnale—caratteristiche che potrebbero aiutare i dispositivi futuri a trasmettere più dati con meno cadute di connessione.

Un’antenna piccola per segnali molto veloci

Gli autori si concentrano sulle bande mmWave del 5G intorno a 28–31 GHz, dove i segnali possono trasportare tassi di dati elevatissimi ma sono facilmente bloccati e attenuati. Per contrastare questo, gli ingegneri utilizzano antenne MIMO (multiple-input multiple-output): più antenne che lavorano insieme per modellare e combinare i segnali. Il team ha progettato un singolo elemento di antenna piano che opera in modo efficiente in due bande di frequenza vicine. Modellando con cura il tracciato metallico su un sottile circuito stampato e usando una speciale linea di alimentazione, questo elemento converte segnali lineari ordinari in segnali circolarmente polarizzati—dove il campo elettrico ruota come un’elica mentre si propaga. Questa polarizzazione circolare aiuta i segnali a rimanere robusti quando i dispositivi ruotano o si inclinano, o quando riflessioni ne invertono l’orientamento.

Modellare il piano di massa per migliori prestazioni

Un’innovazione chiave è nascosta sotto l’antenna: una struttura di massa modificata a forma di finestra. Il piano di massa—il foglio metallico che normalmente funge solo da superficie di riferimento—viene intagliato ed esteso a stadi per guidare le correnti di ritorno in modo più intelligente. I ricercatori hanno testato diverse versioni, aggiungendo gradualmente incisioni e stacchi finché non hanno trovato un motivo che ampliava la banda utile e produceva una polarizzazione circolare pulita. Le simulazioni hanno mostrato che la forma finale del piano di massa supportava due bande operative distinte con buon matching all’elettronica, un guadagno elevato (intorno a 5–6 dBic) e un’efficienza di radiazione superiore all’80%, il che significa che la maggior parte della potenza in ingresso viene convertita in onde radio utili piuttosto che dissipata in calore.

Quattro antenne che lavorano insieme

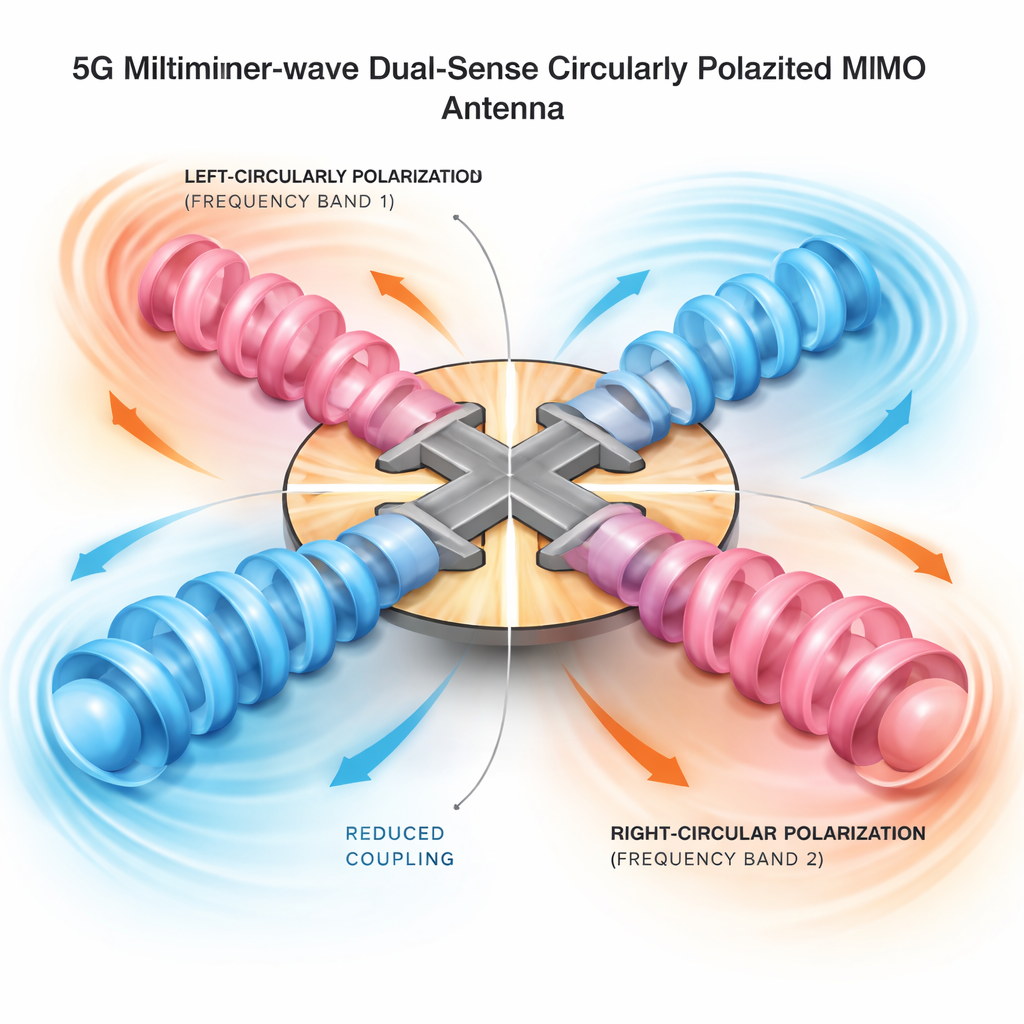

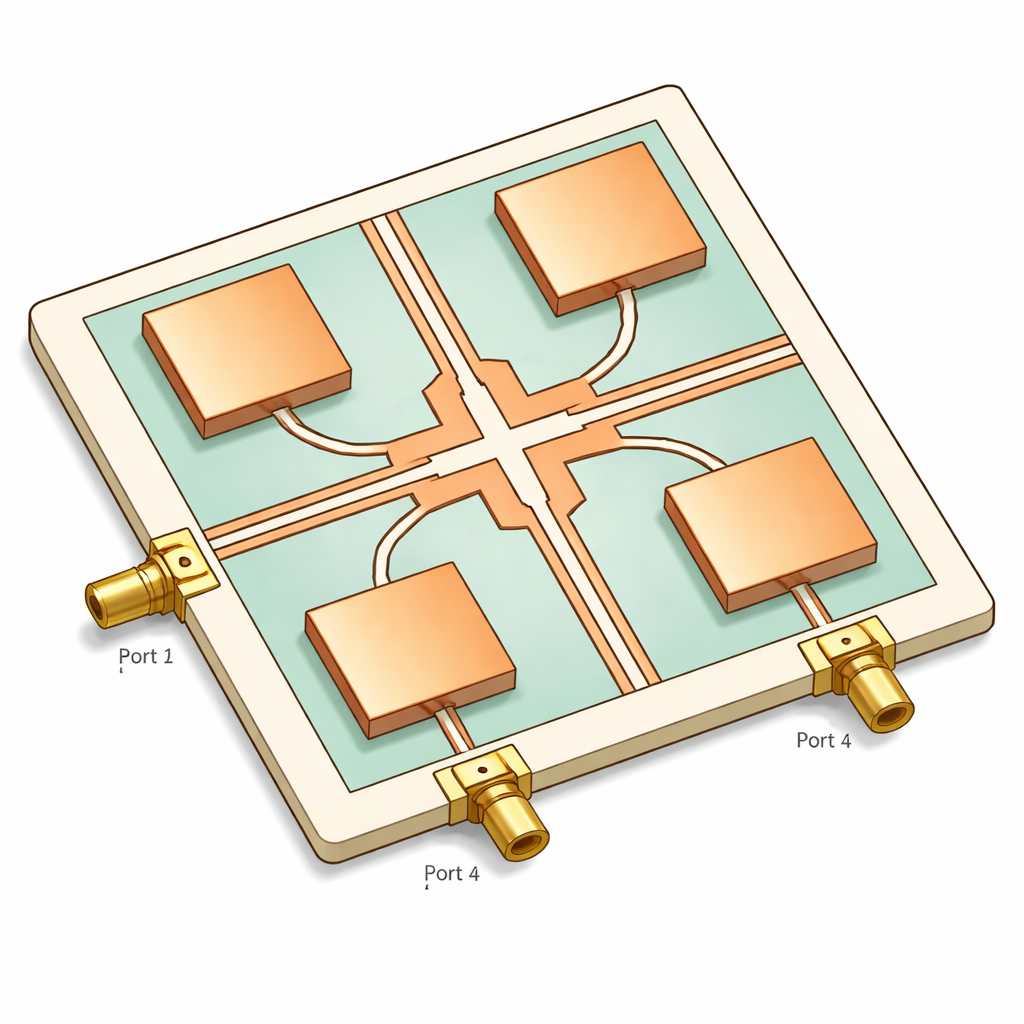

Sulla base del singolo elemento, il team ha creato un’antenna MIMO a quattro porte posizionando quattro radiatori identici a angoli retti attorno a un piano di massa condiviso. Al centro hanno aggiunto una struttura in rame a forma di croce che agisce come un controllore del traffico per le correnti superficiali. Questa croce si comporta come un filtro e un riflettore, bloccando onde indesiderate che altrimenti perderebbero da un’antenna all’altra—un problema noto come accoppiamento mutuo. Con la croce in posizione, le antenne raggiungono un’isolamento migliore di circa 21 dB in una banda e 18 dB nell’altra, il che significa che ogni elemento in pratica “si occupa di sé” invece di corrompere i vicini. Nella banda inferiore l’array irradia polarizzazione circolare sinistrorsa, mentre nella banda superiore irradia polarizzazione circolare destrorsa, offrendo così due sensi di rotazione distinti in un’unica parte compatta.

Mettere il progetto alla prova

Gli autori non si sono fermati alle simulazioni: hanno costruito un prototipo su un materiale per circuiti a basso costo e lo hanno misurato con apparecchiature di laboratorio di precisione. I risultati sperimentali hanno corrisposto strettamente ai modelli al calcolatore. Nelle due bande target, l’antenna ha mostrato guadagno elevato, alta efficienza di radiazione e totale, e polarizzazione circolare stabile. Al pari d’importanza per il 5G, i parametri MIMO sono stati eccellenti: il coefficiente di correlazione dell’inviluppo—una misura di quanto gli elementi dell’antenna rispondono in modo simile all’ambiente radio—era estremamente basso, il che significa che gli elementi forniscono percorsi di segnale realmente indipendenti. Guadagno di diversità, guadagno medio effettivo e perdita di capacità del canale sono rientrati nei limiti preferiti, indicando che l’array può supportare alte velocità di trasmissione con penalità di prestazione minime in ambienti urbani complessi con percorsi multipli.

Cosa significa per i dispositivi 5G futuri

In termini semplici, l’articolo dimostra un modulo di antenna molto piccolo e piatto in grado di trasmettere e ricevere due “sensi” di segnali 5G circolarmente polarizzati da quattro porte addensate, mantenendo bassa l’interferenza reciproca e alta l’efficienza. Poiché usa un singolo strato di circuito, evita connessioni verticali complicate e si basa su una sagomatura intelligente dei tracciati metallici piuttosto che su strutture 3D ingombranti, è ben adatto per smartphone, unità veicolari e dispositivi Internet of Things che devono integrare radio avanzate in spazi minimi. Se adottate, tali piastrelle di antenne potrebbero aiutare i prodotti 5G mmWave futuri a fornire connessioni più veloci e affidabili senza aumentare le dimensioni.

Citazione: Hayat, B., Khan, A., Ahmad, S. et al. A low-profile compact dual-sense quad-port circularly polarized MIMO antenna for 5G mmWave networks. Sci Rep 16, 5619 (2026). https://doi.org/10.1038/s41598-026-35885-9

Parole chiave: 5G mmWave, Antenna MIMO, polarizzazione circolare, progetto di antenna compatta, comunicazione wireless
