Una nuova placca anatomica combinata per la riduzione nel trattamento delle fratture della colonna anteriore e dell’emietransversa posteriore dell’acetabolo: uno studio mediante analisi agli elementi finiti

Perché le fratture d’anca sono così difficili da riparare

Quando la cavità dell’articolazione dell’anca si frantuma in un incidente stradale o in una caduta, i chirurghi si trovano di fronte a un complicato puzzle in profondità nel bacino. Queste fratture dell’acetabolo devono essere riparate con precisione per permettere alle persone di camminare senza dolore o artrite precoce. Eppure le placche metalliche attualmente impiegate per tenere insieme il frammento osseo possono essere difficili da modellare, non adattarsi correttamente e talvolta avere esiti di rottura, con conseguente necessità di ulteriori interventi. Questo studio presenta un sistema di placca di recente progettazione e utilizza la modellazione al calcolatore per verificare se possa stabilizzare queste fratture complesse in modo più sicuro e affidabile.

Una frattura nascosta nella cavità dell’anca

Il lavoro si concentra su una lesione particolarmente insidiosa chiamata frattura della colonna anteriore–emi‑trasversa posteriore dell’acetabolo. In questo schema, la parte anteriore e una porzione della parte posteriore della cavità dell’anca si incrinano, spesso spingendo verso l’interno la testa del femore. La frattura si estende frequentemente in un’area ossea sottile sulla superficie interna del bacino nota come piastra quadrilatera, difficile da vedere e raggiungere per il chirurgo. I pazienti anziani, con ossa più fragili, sono particolarmente a rischio. Se la cavità non viene ripristinata in una forma liscia e rotonda, l’apporto di sangue all’anca può risentirne e l’articolazione può usurarsi rapidamente, causando disabilità permanente.

Una placca sagomata per adattarsi al bacino

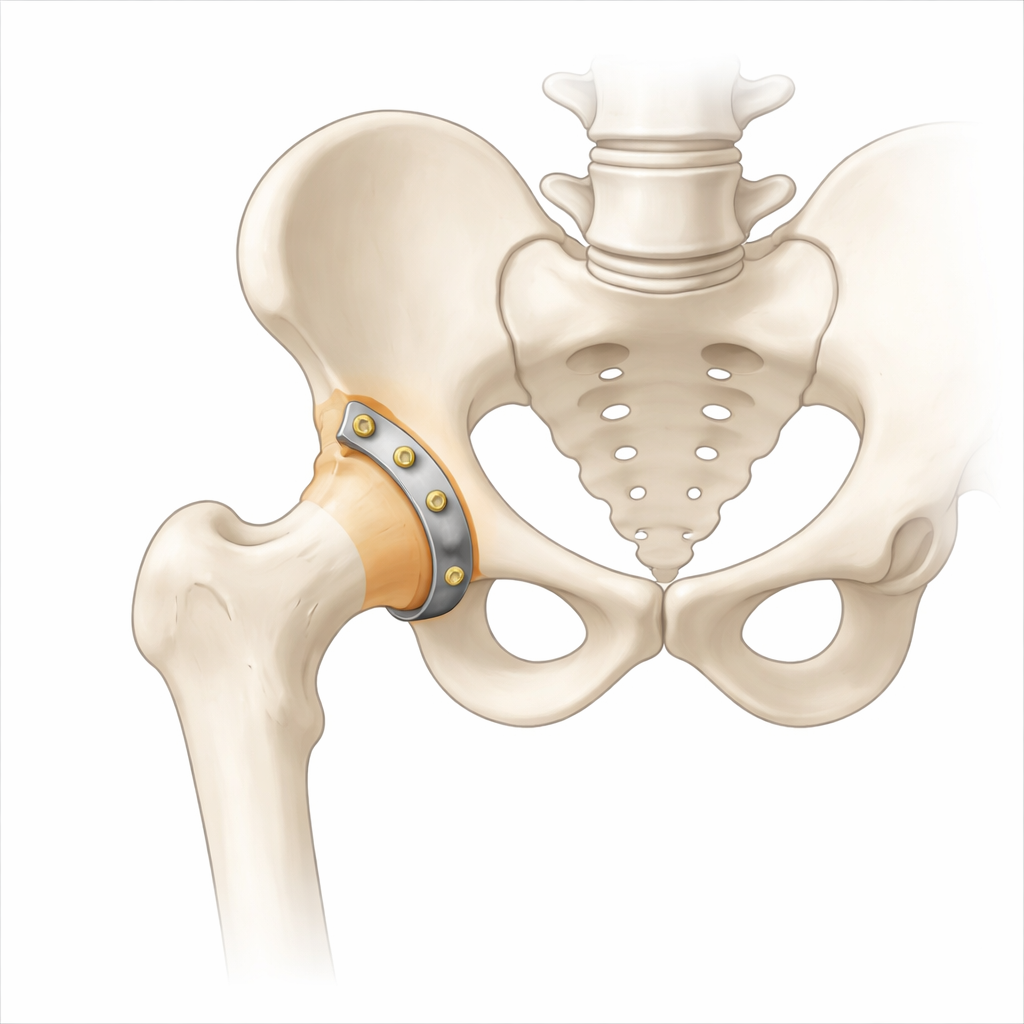

Per affrontare queste sfide, il team di ricerca ha sviluppato la Placca Anatomica Combinata per la Riduzione, o CORAP. Invece di una singola striscia metallica piatta, CORAP è un sistema in due parti: una placca di bloccaggio che curva lungo la parte posteriore del bacino sopra un’incisura ossea naturale, e una placca di riduzione che aderisce alla superficie interna attorno alla cavità acetabolare e alla piastra quadrilatera. Entrambe le parti sono preformate usando misurazioni dettagliate dell’anatomia pelvica, così che la placca si adatti all’osso senza eccessiva sagomatura in sala operatoria. Il dispositivo è pensato per offrire al chirurgo posizioni di vite più sicure, riducendo al contempo il rischio che le viti penetrino nell’articolazione dell’anca.

Testare le placche dentro un bacino virtuale

Poiché è difficile confrontare molti design metallici su pazienti reali, gli autori hanno fatto ricorso al metodo degli elementi finiti, una tecnica di simulazione al calcolatore ampiamente usata in ingegneria. Hanno creato un modello tridimensionale di un emibacino umano a partire da TC di un volontario giovane e sano, quindi hanno digitalmente sezionato l’osso per riprodurre il pattern di frattura d’interesse. Su questo bacino virtuale hanno fissato quattro diversi sistemi di stabilizzazione: il nuovo CORAP, una coppia di placche tradizionali che attraversano entrambe le colonne della cavità, una placca progettata per sostenere la superficie quadrilatera interna, e una combinazione di placche lungo la parte anteriore e la regione interna posteriore del bacino.

Il modello includeva i legamenti chiave e la cartilagine articolare, e i ricercatori hanno simulato tre posizioni corporee di uso quotidiano: in piedi, seduto e sdraiato sul lato infortunato. Per ciascuna postura hanno applicato carichi di 200, 400 e 600 newton—rappresentando grossomodo dal carico parziale a quello quasi completo—e hanno calcolato come lo stress si distribuisse attraverso placche e viti, quanto si muovesse complessivamente il bacino e quanto i margini della frattura si sfregassero o si separassero.

Come il nuovo design distribuisce il carico

Le simulazioni hanno mostrato che, in tutte le posizioni e forze testate, CORAP manteneva gli stress nel metallo ben al di sotto del limite di resistenza della lega di titanio. Rispetto a due dei tradizionali sistemi a piastra singola, CORAP distribuiva lo stress in modo più uniforme ed evitava punti caldi pronunciati dove una piastra o una vite potrebbero incrinarsi. La sua rigidezza—la resistenza alla flessione—era leggermente inferiore a quella della costruzione con doppia piastra sulle colonne, che non sorprendentemente presentava il minor movimento complessivo perché impiegava due placche robuste. Tuttavia CORAP consentiva solo movimenti minimi lungo la linea di frattura, dell’ordine di pochi millesimi di millimetro, paragonabili agli altri metodi e nell’intervallo ritenuto favorevole alla formazione del callo osseo per la guarigione.

Cosa potrebbe significare per i pazienti

Dal punto di vista del paziente, la domanda più importante è se un nuovo dispositivo mantenga l’anca sufficientemente stabile da permettere la guarigione limitando al contempo il trauma chirurgico. Questo studio suggerisce che CORAP offre un buon compromesso: si comporta quasi altrettanto stabilmente quanto la tecnica più invasiva a doppia piastra, ma è più semplice e meglio conformato alle curve naturali del bacino. I modelli al calcolatore indicano che anche quando una persona con questo impianto sta in piedi, si siede o si sdraia sul lato infortunato, la placca e le viti difficilmente si guasteranno, e il piccolo, controllato movimento tra i frammenti ossei dovrebbe favorire una solida guarigione. Sebbene siano necessari ulteriori test su cadaveri e studi clinici, i risultati supportano CORAP come opzione promettente e sicura per la riparazione delle complesse fratture della cavità acetabolare.

Citazione: Chongshuai, B., Jun, A. & Lin, C. A new combined reduction anatomical plate for the treatment of acetabular anterior column and posterior hemi-transverse fractures: a finite element analysis study. Sci Rep 16, 5306 (2026). https://doi.org/10.1038/s41598-026-35856-0

Parole chiave: frattura dell’anca, acetabolo, fissazione interna, biomeccanica, analisi agli elementi finiti
