Convertitore ibrido quasi Z-source multi-uscita con controllo delle prestazioni e validazione in tempo reale per microrete fotovoltaica

Alimentare le case in modo più intelligente, non solo più potente

Con l'aumento dei pannelli solari sui tetti e dei dispositivi elettronici collegati, nelle abitazioni cresce la richiesta di elettricità in forme diverse: corrente continua (DC) stabile per elettronica e batterie e corrente alternata (AC) per la rete domestica. Oggi questo di solito comporta l'accatastamento di diversi convertitori voluminosi tra i pannelli solari e la presa a muro. Questo studio presenta un compatto «tutto in uno» per impianti solari in grado di alimentare contemporaneamente linee DC e più linee AC, estraendo automaticamente la massima energia dal sole e mantenendo elevata la qualità della potenza.

Perché le configurazioni solari attuali sprecano spazio ed energia

In una microrete tipica, pannelli solari, batterie e carichi domestici sono collegati attraverso più stadi di elettronica di potenza. Un dispositivo innalza la bassa tensione dei pannelli, un altro converte la DC in AC, e si aggiungono ulteriori convertitori se servono più livelli di tensione o uscite. Ogni unità in più aumenta i costi, le perdite per calore e l'ingombro fisico. Molti progetti moderni che cercano di semplificare la struttura finiscono comunque per servire bene un solo tipo di uscita—di solito una singola linea AC—lasciando bisogni DC o circuiti multipli da gestire altrove. Questo problema diventa più rilevante man mano che case e piccole comunità adottano sistemi misti che alimentano sia dispositivi DC locali sia la più ampia rete AC.

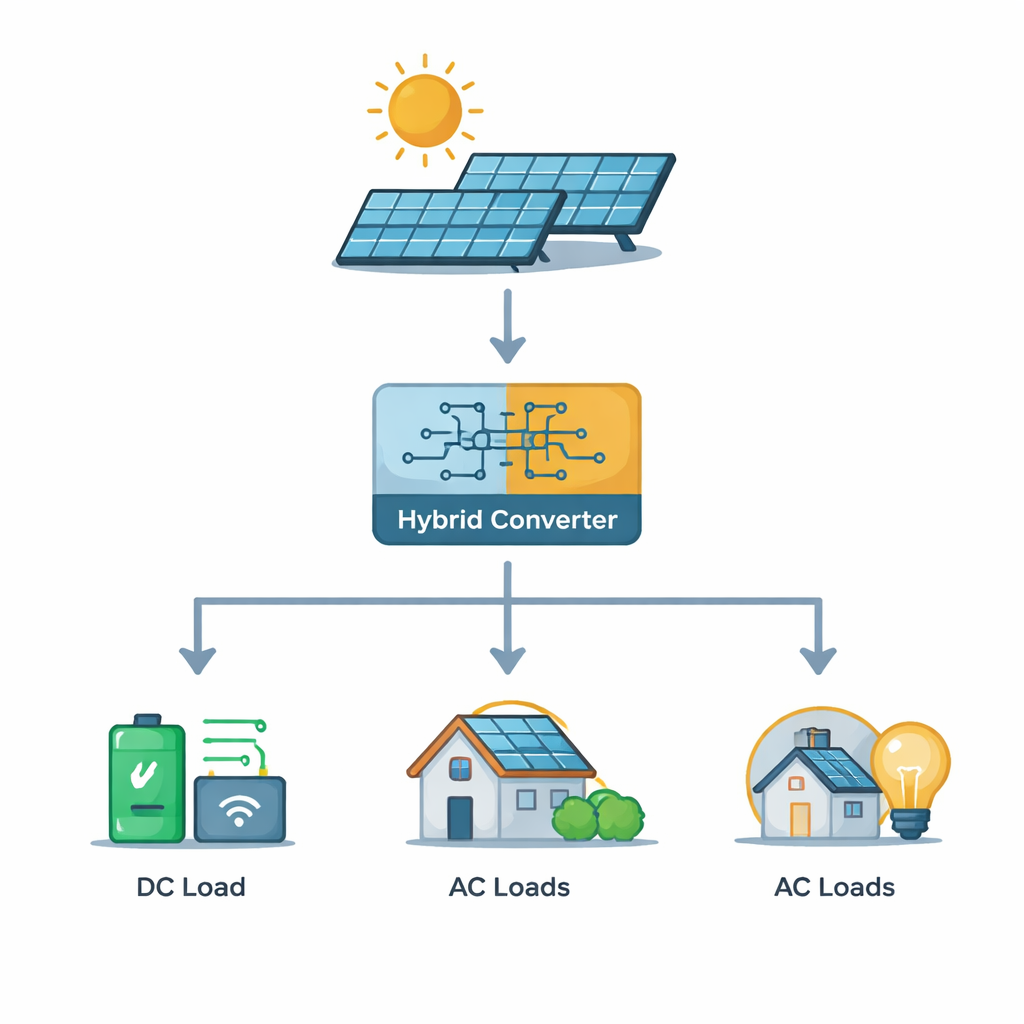

Un box solare tutto in uno

Gli autori propongono un convertitore ibrido che fonde boost, alimentazione DC e conversione AC in un unico stadio. Al centro c'è una versione raffinata di una rete «quasi Z-source», una particolare disposizione di induttori, condensatori, diodi e switch che può alzare o abbassare la tensione dei pannelli secondo necessità. La novità è un ramo a condensatori commutati che migliora il boost di tensione e consente di prelevare direttamente dal network un'uscita DC pulita e ben regolata, anziché come effetto secondario. Dallo stesso link potenziato, due moduli inverter monofase separati generano uscite AC indipendenti dopo un semplice filtraggio. Il progetto è modulare: possono essere aggiunti altri blocchi inverter per alimentare ulteriori circuiti AC o livelli di potenza maggiori senza cambiare la struttura di base.

Controllo intelligente che separa i compiti DC e AC

Una sfida principale in un hardware combinato è evitare conflitti tra le richieste DC e AC. Lo studio affronta il problema con un metodo di controllo che assegna a ciascuna parte la propria «manopola». Una variabile di controllo, il rapporto di lavoro shoot-through, regola principalmente la tensione DC potenziata; l'altra, l'indice di modulazione, imposta i livelli di uscita AC. Gli autori dimostrano matematicamente che entro limiti pratici queste due regolazioni possono essere modulate in modo indipendente. Un noto algoritmo di inseguimento del punto di massima potenza, perturb-and-observe (P&O), agisce sul rapporto di lavoro per mantenere i pannelli nelle condizioni di massima produzione anche con variazioni di irraggiamento. Loop interni più veloci monitorano tensione e corrente AC in modo che la potenza erogata alla rete rimanga in fase con la tensione della rete, preservando un buon fattore di potenza e limitando la distorsione.

Dai modelli al computer ai test in tempo reale

Per verificare la validità oltre le equazioni su carta, il team ha prima simulato un sistema da 16 kilowatt dimensionato per una piccola abitazione. Con un singolo campo solare che alimenta il convertitore, hanno ottenuto una solida uscita DC e due uscite AC, tutte stabili anche quando i carichi venivano improvvisamente aumentati o diminuiti da un lato. Il passo successivo ha utilizzato una piattaforma hardware-in-the-loop, che replica il comportamento del mondo reale in tempo reale. Anche lì, quando i ricercatori hanno variato i livelli di irraggiamento o hanno aumentato e diminuito bruscamente i carichi DC o AC, il convertitore ha mantenuto le tensioni vicine ai valori target. Disturbi su un'uscita—come un salto improvviso di corrente DC—non hanno compromesso in modo significativo le altre uscite AC, confermando nella pratica il decoupling promesso.

Cosa significa per le microreti solari del futuro

In termini semplici, questo lavoro dimostra che una singola unità, progettata con intelligenza, può sostituire diversi convertitori convenzionali in una microrete solare, offrendo allo stesso tempo alimentazioni DC pulite e controllate indipendentemente e uscite AC multiple. Ciò può tradursi in installazioni più compatte, costi più bassi e minori sprechi energetici per case e comunità che intendono fare maggiore affidamento sul solare sui tetti. Gli autori osservano che la scalabilità a livelli di potenza più elevati richiederà attenzione a dissipazione termica, stress sui componenti ed efficienza, ma l'architettura a stadio unico e il solido schema di controllo rendono il progetto promettente per applicazioni residenziali e per microreti di nuova generazione.

Citazione: Deori, P., Ahmad, A. & Routray, A. Hybrid quasi Z source multi output converter system with performance control and real time validation for photovoltaic microgrid. Sci Rep 16, 6255 (2026). https://doi.org/10.1038/s41598-026-35817-7

Parole chiave: microrete solare, convertitore ibrido, quasi Z source, inverter a uscite multiple, controllo fotovoltaico
