Studio su ricottura e passivazione del germanio su silicio (GOS) per guide d’onda nell’infrarosso medio per applicazioni di sensing

Aria più pulita e sensori più robusti

Dai monitor di qualità dell’aria negli uffici ai rivelatori di perdite negli impianti chimici, molti sensori moderni si affidano alla luce per individuare i gas. Questo studio esamina come rendere un tipo promettente di struttura guida‑luce in miniatura—realizzata in germanio su silicio—più efficiente e più durevole, in modo che i sensori a infrarosso medio di nuova generazione possano essere più piccoli, più sensibili e più longevi.

Chip guidanti la luce per le “impronte” dei gas

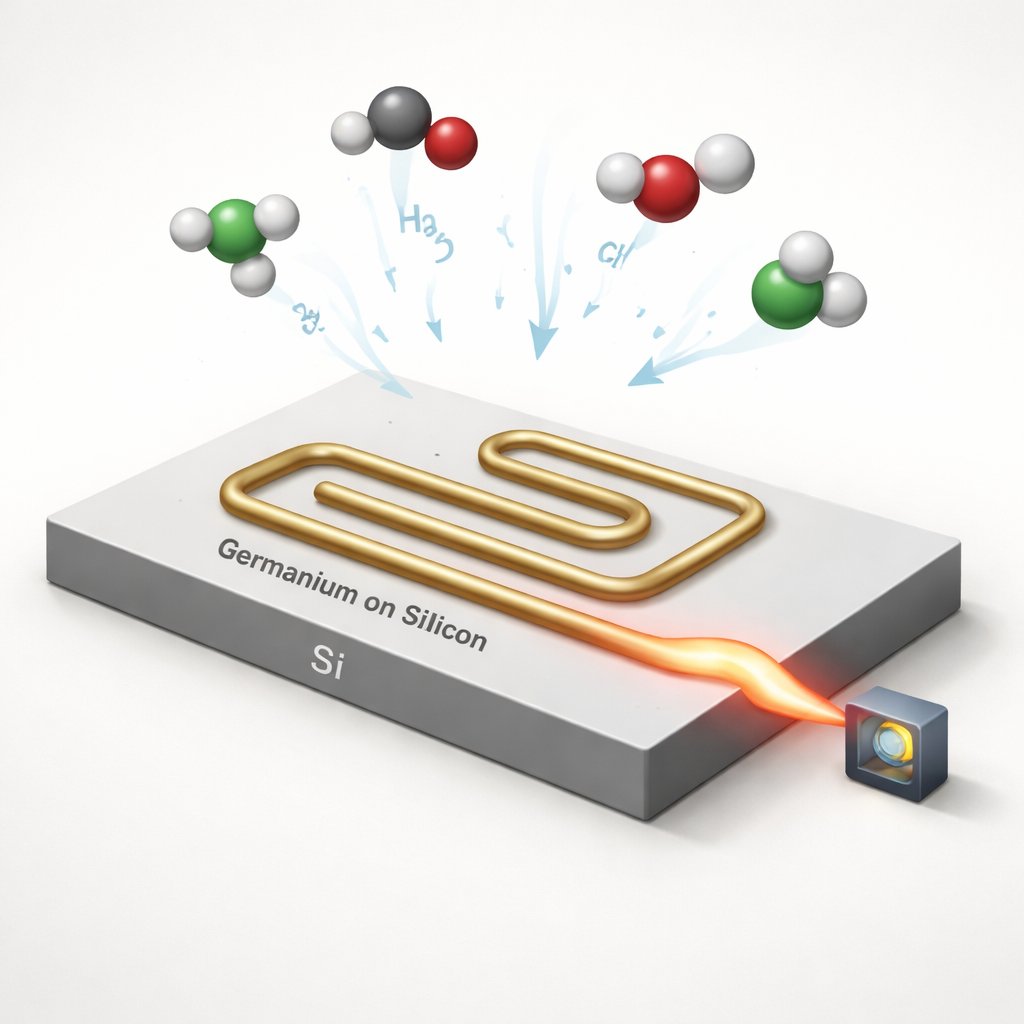

I gas e molti composti chimici assorbono la luce infrarossa a colori molto specifici, creando vere e proprie “impronte digitali”. I sensori a infrarosso nondispersivo (NDIR) sfruttano questo principio illuminando un campione con luce nell’infrarosso medio e osservando quanta energia a ciascun colore viene assorbita. Inserire il percorso ottico in una guida d’onda microscopica su chip permette di ridurre drasticamente le dimensioni del sensore pur lasciando alla luce molte opportunità di interagire con il gas. Il germanio su silicio (GOS) è interessante per questo ruolo perché opera su un’ampia banda nell’infrarosso medio ed è compatibile con i processi standard di fabbricazione dei chip. Tuttavia, le guide GOS affrontano due problemi principali: attenuano troppo la luce durante il percorso e la superficie esposta di germanio si ossida e corrode lentamente in aria e umidità, compromettendo la stabilità a lungo termine.

Usare il calore per lisciare e migliorare le guide

I ricercatori hanno prima esaminato come il riscaldamento dei chip GOS in un’atmosfera controllata di “forming gas”—una miscela di idrogeno e azoto—modifica le strutture microscopiche e la loro capacità di guidare la luce. Al microscopio, la ricottura ad alte temperature ha prodotto fossette e difetti sulla superficie del germanio, la cui dimensione e densità dipendevano dalla temperatura esatta, dalla pendenza dell’aumento di temperatura e dalla durata del trattamento. Ricotture brevi e scelte con cura hanno levigato parte della rugosità e modificato come l’umidità e i legami chimici intorno alla guida assorbono la luce. Misurando la perdita di luce nell’infrarosso medio lungo diverse guide, hanno riscontrato che una breve ricottura a circa 819 °C per 20 secondi ha ridotto la perdita a una lunghezza d’onda vicino a 5,85 micrometri di circa 17 volte rispetto a un chip non trattato. Pur aumentando le fossette a temperature più alte o con tempi più lunghi, la tendenza generale per ricotture brevi e ben controllate è stata un netto miglioramento delle prestazioni su gran parte della gamma di lunghezze d’onda testate.

Contrastare i danni lenti dovuti ad aria e umidità

Successivamente, il team ha studiato come il semplice lasciare i chip in un ambiente standard di cleanroom li influenzi nel tempo. Dopo alcuni mesi, superfici di germanio relativamente lisce sono diventate punteggiate di fossette e rigonfiamenti simili a bolle. Lavori precedenti suggeriscono che umidità e ossigeno insieme portino il germanio a formare vari ossidi; alcuni di questi sono volatili o si dissolvono, lasciando dietro di sé fossette, mentre altri possono intrappolare gas e creare vescicole. Questo danno lento guidato dalla chimica può irruvidire la superficie, modificare il percorso ottico e ridurre la vita utile del sensore—una preoccupazione evidente per qualsiasi dispositivo pratico che debba funzionare per anni.

Pelli protettive sottili: ossido vs nitruro

Per proteggere le guide d’onda, gli autori hanno depositato rivestimenti conformi ultrafini sul germanio usando la deposizione a strati atomici (ALD), un metodo che costruisce film frazioni di nanometro alla volta. Hanno provato ossido di alluminio (Al2O3) e nitruro di alluminio (AlN) con spessori di 5 e 10 nanometri, quindi hanno monitorato come invecchiavano le superfici e come i rivestimenti influenzavano la perdita ottica. I chip rivestiti con Al2O3 hanno sviluppato rapidamente piccoli rigonfiamenti, e l’analisi chimica ha suggerito che l’acqua usata nella deposizione dell’ossido potrebbe contribuire essa stessa a ossidare il germanio sottostante. Al contrario, i chip con rivestimento in AlN, cresciuti usando ammoniaca invece dell’acqua, sono rimasti lisci anche dopo due settimane all’aria, indicando una protezione molto migliore contro l’ossidazione. Le misure hanno mostrato che entrambi i tipi di rivestimento hanno aggiunto una certa perdita alle lunghezze d’onda più lunghe—perché i film stessi assorbono nell’infrarosso medio—ma hanno comunque ridotto le perdite attorno a 5,85 micrometri rispetto ai dispositivi non trattati. Film più spessi generalmente causavano maggiore perdita aggiuntiva rispetto a quelli più sottili.

Bilanciare prestazioni e durabilità

Complessivamente, i risultati indicano una ricetta pratica per sensori GOS a infrarosso medio robusti. Un breve passaggio di ricottura ben ottimizzato in forming gas può ridurre nettamente le perdite intrinseche lisciando le superfici e rimuovendo l’assorbimento legato all’umidità, ma non impedisce alla superficie di riossidarsi in seguito. Un sottile rivestimento di AlN funge poi da pelle protettiva, rallentando o prevenendo l’ulteriore ossidazione, a costo di una certa assorbimento aggiuntivo dovuto al rivestimento stesso. Ottimizzando sia le condizioni di ricottura sia lo spessore della passivazione, gli autori dimostrano che è possibile portare le perdite delle guide d’onda a livelli comparabili con i migliori dispositivi riportati, mantenendo la compatibilità con la normale fabbricazione su silicio. Per i non esperti, il messaggio è che ci stiamo avvicinando a “nasi” su scala di chip che non solo sono abbastanza sensibili da leggere le impronte dei gas, ma anche abbastanza robusti da sopravvivere in ambienti reali.

Citazione: Ang, R.C.F., Goh, J.S., Tobing, L.Y.M. et al. Annealing and passivation study of germanium on silicon (GOS) mid-infrared waveguide for sensing applications. Sci Rep 16, 6909 (2026). https://doi.org/10.1038/s41598-026-35766-1

Parole chiave: sensing dei gas nell’infrarosso medio, germanio su silicio, perdita nelle guide d’onda, ricottura, passivazione della superficie
