Calcolo delle relazioni topologiche con 3-SRM

Come le forme su una mappa raccontano storie nascoste

Ogni mappa digitale, da uno strumento di pianificazione urbana all’app di navigazione del telefono, è costruita a partire da forme semplici: regioni che si toccano, si sovrappongono o stanno l’una dentro l’altra. Tradizionalmente i computer descrivono come si relazionano due regioni—per esempio dove un fiume incontra un lago. Ma le scene del mondo reale coinvolgono di solito tre o più regioni contemporaneamente: una città dentro un distretto dentro uno stato, o una riserva naturale che si trova tra due sobborghi in espansione. Questo articolo introduce un nuovo modo per i computer di comprendere quei modelli più ricchi a tre oggetti.

Dai legami a coppie alle scene intere

Per decenni i sistemi informativi geografici si sono basati su modelli “binari” che osservano le coppie di regioni a due a due. Esempi noti, con nomi come il modello delle 9 intersezioni e il Region Connection Calculus, classificano relazioni come disgiunte, adiacenti, contenute e sovrapposte tra due aree. Questi approcci sono potenti ma limitati: conoscere tutte le relazioni a coppie in una scena non sempre racconta tutta la storia. Tre paesi potrebbero confinare ciascuno con gli altri due, oppure uno potrebbe trovarsi tra gli altri due, eppure le descrizioni a coppie sembrano simili. Gli autori mostrano che questa struttura di ordine superiore semplicemente non può essere ricostruita soltanto da regole a coppie.

Un nuovo modello per triple di regioni

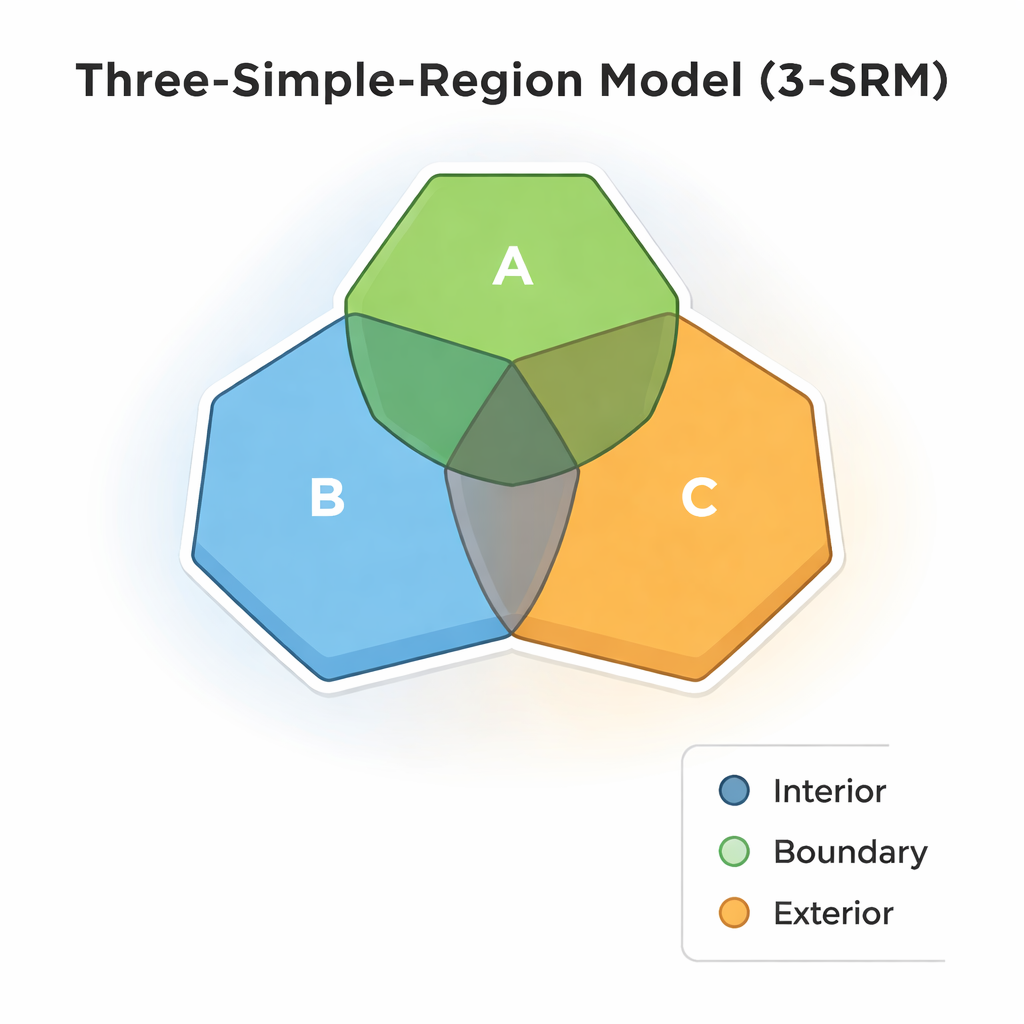

Per superare questo limite, gli autori propongono il Three-Simple-Region Model (3-SRM), un quadro che considera tre regioni come una singola configurazione. Ciascuna regione viene suddivisa in tre parti di base—l’interno, il bordo e l’esterno. Invece di confrontare solo due regioni, il 3-SRM esamina tutte le possibili triple intersezioni di queste parti, scomponendo lo spazio in 27 piccole “celle”. Registrando quali di queste celle sono vuote e quali no, il modello può classificare in modo molto più dettagliato come le tre regioni si relazionano, preservando nel contempo i significati intuitivi di dentro, fuori e toccare ereditati dalle teorie precedenti.

Sedici modi in cui tre regioni possono relazionarsi

Tra tutti i possibili schemi di intersezione, gli autori identificano 16 tipi distinti di relazioni topologiche a tre regioni. Alcune sono estensioni familiari del mondo a due regioni: tutte e tre possono essere disgiunte, sovrapposte reciprocamente, uguali o annidate come contenere e essere contenute. Altre sono genuinamente nuove e intrinsecamente triadiche, come between e in-between (dove una regione si trova spazialmente tra le altre due), inner e outer (distinguendo regioni centrali da quelle circostanti), e casi più sottili come meet-inside, inside-meet, exterior meet e boundary–exterior meet, che descrivono diversi modi in cui bordi ed esterni possono toccarsi. Queste relazioni vengono codificate usando tre compatte matrici binarie 3×3, una per ciascuna regione, rendendole adatte a calcoli efficienti.

Dalla matematica astratta al software funzionante

L’articolo va oltre la teoria implementando un robusto strumento 3-SRM nella piattaforma open-source QGIS. Gli autori affrontano le realtà disordinate dei dati geografici: poligoni non validi, proiezioni cartografiche inconsistenti, sottilissimi scarti e incongruenze nei nomi tra i dataset. Utilizzano riparazioni geometriche precise, sistemi di coordinate standardizzati e soglie numeriche conservative in modo che le intersezioni riflettano aree significative e non rumore dovuto all’arrotondamento. Il software costruisce automaticamente le tre matrici in stile 9-intersezioni per qualsiasi terna di regioni scelta e quindi confronta il modello con una libreria delle 16 relazioni nominate, producendo etichette leggibili dall’uomo come disjoint, covered-by o boundary–exterior meet.

Test su confini amministrativi reali

Per verificare che il modello funzioni al di fuori di diagrammi idealizzati, gli autori lo testano su confini amministrativi ufficiali indiani—stati, distretti e taluk—dove le vere relazioni di contenimento e adiacenza sono note. Per un campione rappresentativo di 450 casi, le classificazioni 3-SRM corrispondono perfettamente alla gerarchia definita dal governo. Gli esempi includono stati semplicemente disgiunti, unità annidate (taluk dentro distretti dentro stati) e disposizioni più intricate in cui un’area si trova tra altre o condivide solo confini. Gli autori discutono anche i limiti attuali: il metodo assume regioni semplici senza buchi o confini di tipo frattale, e sono necessari ulteriori lavori per gestire forme così complesse.

Perché questo conta per le mappe e oltre

In termini semplici, questa ricerca offre ai computer una comprensione più umana di come tre aree nello spazio si relazionano contemporaneamente, invece di limitarsi alle coppie. Questa comprensione più ricca può migliorare le query spaziali nelle basi di dati, aiutare i pianificatori a ragionare su giurisdizioni sovrapposte e supportare applicazioni nella robotica, nella scienza cognitiva e nelle tecnologie del linguaggio che si basano su concetti come “tra” o “circondato da”. Pur focalizzandosi su regioni semplici in mappe piane, il lavoro pone una base chiara e matematicamente fondata per modelli futuri in grado di affrontare geometrie più intricate e dati del mondo reale.

Citazione: Totad, N.P., Sajjanshettar, G.M. & Aithal, P.K. Computation of topological relations with 3-SRM. Sci Rep 16, 6059 (2026). https://doi.org/10.1038/s41598-026-35579-2

Parole chiave: ragionamento spaziale qualitativo, relazioni topologiche, sistemi informativi geografici, basi di dati spaziali, calcolo della connessione di regioni
