Antenna end-fire a fascio inclinato a banda larga basata su doppi anelli semicircolari

Fasci wireless più precisi per spazi interni affollati

Immaginate un teatro universitario affollato o un centro commerciale dove tutti stanno trasmettendo video o partecipando a videoconferenze contemporaneamente. Le reti Wi‑Fi e 5G odierne possono avere difficoltà a fornire connessioni veloci e affidabili in ambienti così esigenti. Questo articolo presenta un nuovo tipo di antenna compatta in grado di inviare un fascio wireless forte e molto focalizzato verso la zona degli utenti, su un ampio spettro di canali ad alta frequenza 5G e WiGig, potenzialmente migliorando velocità e qualità del segnale negli ambienti interni.

Perché il 5G del futuro richiede nuove antenne

I nostri smartphone e dispositivi connessi richiedono sempre più dati, e le bande a frequenza più bassa (Sub‑6 GHz) si stanno saturando. Per far fronte a questo, le reti 5G si spostano verso le frequenze millimetriche, molto più alte di quelle usate dai telefoni tradizionali. Queste bande, comprese le gamme 5G New Radio da 24 a 40 GHz e la banda non licenziata a 60 GHz, possono trasportare grandi quantità di informazioni ma hanno un limite: i segnali a queste frequenze decadono rapidamente e incontrano difficoltà con pareti e ostacoli. Per renderle pratiche, le stazioni base e i punti di accesso hanno bisogno di antenne compatte, facilmente integrabili nei dispositivi, capaci di convogliare l’energia in modo forte e diretto verso gli utenti anziché disperderla in tutte le direzioni.

Un’antenna compatta con un’inclinazione mirata

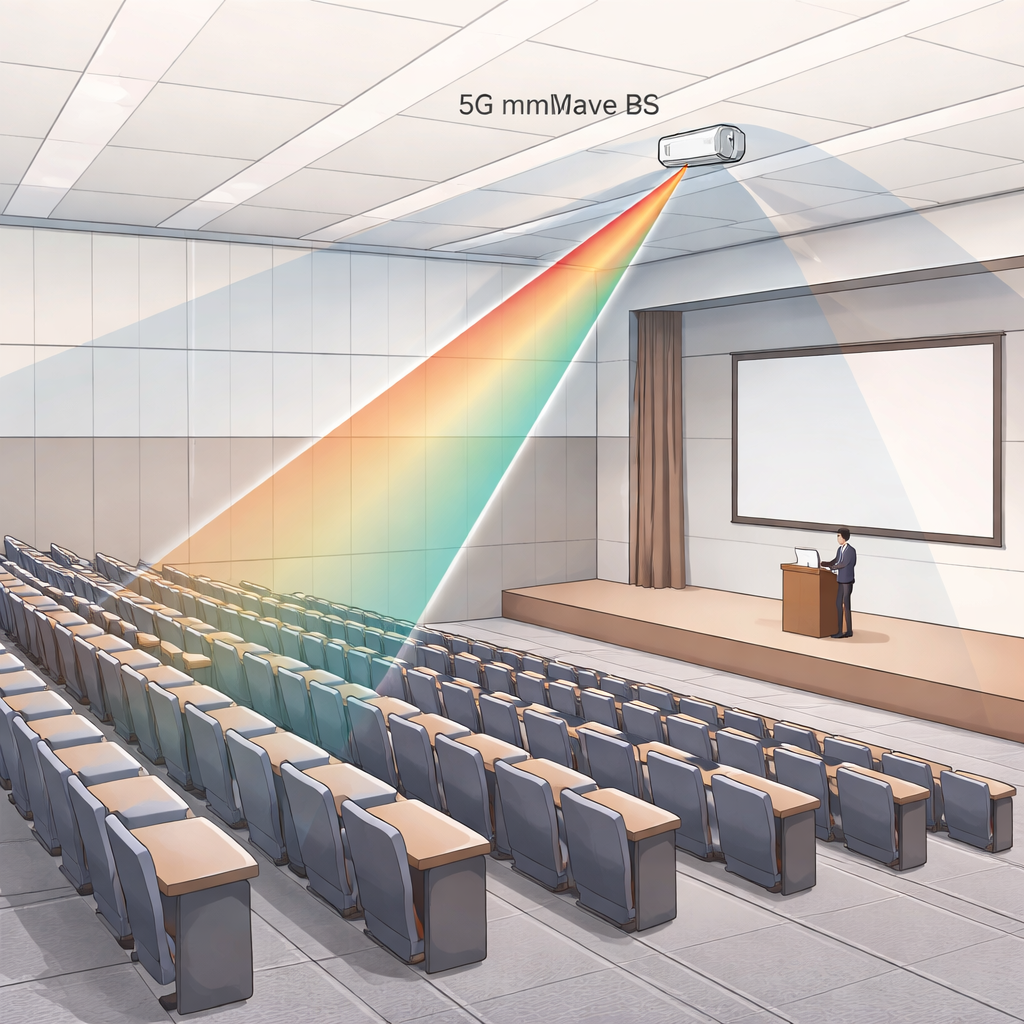

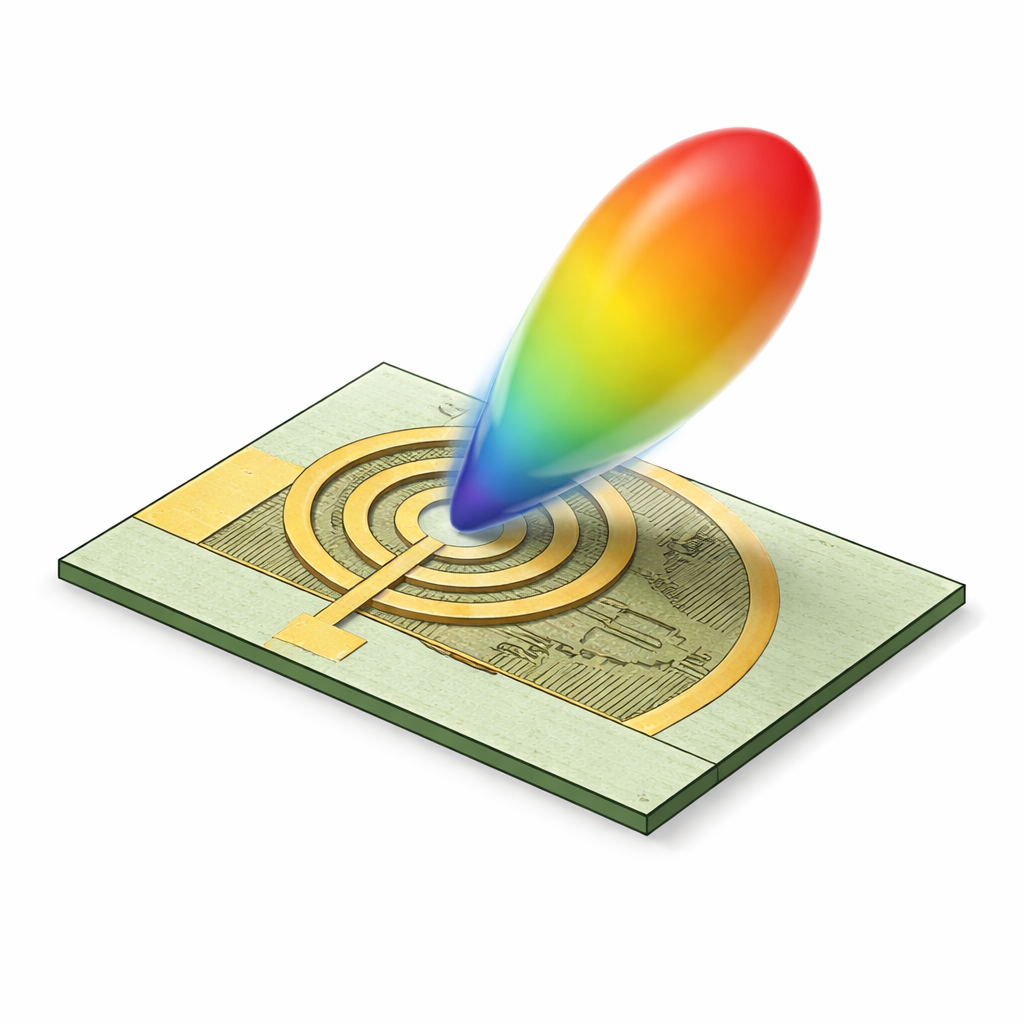

I ricercatori presentano una piccola antenna planare che fa proprio questo. Invece di affidarsi a ingombranti sistemi di puntamento meccanico o a componenti elettronici complessi, modellano i pattern metallici su un circuito per formare in modo naturale un fascio intenso che punta in una direzione inclinata fissa — come un faro angolato verso il palco. Il progetto si basa su due anelli di rame semicircolari annidati all’estremità di una sottile striscia (la linea di alimentazione), posti su un materiale per circuiti ad alte frequenze di uso comune. Sotto di essi, il piano di massa — lo strato metallico che normalmente è piatto — è stato sagomato con cura in una forma curva con fessure e un piccolo riflettore. Queste caratteristiche, combinate, guidano le onde radio in modo che escano dal bordo della scheda (la direzione “end‑fire”) con un’inclinazione di circa 65 gradi, ideale per coprire una zona come l’area dei posti a sedere di fronte a un punto di accesso montato a parete.

Modellare le correnti invece di aggiungere complessità

Molte antenne precedenti ottenevano l’inclinazione del fascio aggiungendo pezzi di metallo “parassiti” o strati di metamateriali esotici, aumentando dimensioni e complessità e spesso restringendo la banda utile. Al contrario, questo progetto mantiene la struttura semplice: non sono presenti componenti attivi aggiuntivi o materiali speciali. L’escamotage chiave risiede nel modo in cui vengono guidate le correnti elettriche. Due piccole gole rettangolari ricavate nella linea di alimentazione funzionano come dossi per alcune modalità, costringendo una parte maggiore della corrente a fluire attraverso gli anelli semicircolari su un’ampia gamma di frequenze. Questo stabilizza la direzione del fascio principale in modo che, approssimativamente tra 24 e 48 GHz, l’antenna continui a “guardare” quasi nella stessa direzione inclinata anche quando la frequenza di funzionamento cambia.

Prestazioni a banda larga in un ingombro ridotto

Nonostante la semplicità e le dimensioni ridotte — l’intera antenna misura solo circa 18 per 12 millimetri — il prototipo copre un intervallo di frequenze estremamente ampio, da 11,5 a 62,5 GHz. In questo intervallo rientrano bande millimetriche chiave del 5G (come quelle attorno a 26–29 GHz e 37–40 GHz) e una parte della popolare banda WiGig a 60 GHz. Nella finestra misurata 24–40 GHz, l’antenna mantiene un fascio inclinato in direzione end‑fire offrendo un guadagno superiore a 6,5 dB e con un picco intorno a 11,6 dB, il che significa che concentra la potenza molto più efficacemente rispetto a un radiatore a basso guadagno. I test di laboratorio in camera anecoica mostrano che le prestazioni reali — quanto poco potere viene riflesso indietro verso l’alimentazione, l’efficienza di radiazione e la forma del fascio — coincidono strettamente con le simulazioni al computer, dando fiducia che il progetto si comporti come previsto.

Cosa significa per la connettività di tutti i giorni

Per i non specialisti, la conclusione principale è che questo lavoro dimostra un’antenna molto piccola e piatta capace di coprire quasi tutte le bande millimetriche chiave del 5G e i canali WiGig, concentrando nello stesso tempo un fascio forte e stabile verso una regione desiderata dello spazio. Invece di dipendere da parti in movimento o da elettronica complessa, sfrutta una geometria intelligente per piegare e focalizzare l’energia radio. Tali antenne potrebbero essere integrate in stazioni base 5G indoor, access point o persino dispositivi compatti per fornire collegamenti ad alta frequenza più veloci e affidabili in ambienti come aule, uffici o centri commerciali. Man mano che versioni future saranno combinate in array o abbinate a lenti semplici, potrebbero contribuire a trasformare la copertura ad alta frequenza oggi disomogenea in veri e propri “fari wireless” mirati dove sono necessari tassi di dati elevati.

Citazione: Patel, A., Panagamuwa, C. & Whittow, W. Wideband tilted beam end-fire antenna using double semi-circular rings. Sci Rep 16, 5628 (2026). https://doi.org/10.1038/s41598-026-35414-8

Parole chiave: Onde millimetriche 5G, antenna a fascio inclinato, antenna end-fire, antenna planare a banda larga, copertura wireless indoor
