Estrazione dei dati sismici da land streamer mediante interferometria

Vedere più in profondità con meno sensori

Quando ingegneri e scienziati ambientali vogliono esplorare sotto strade, cantieri o argini, spesso ricorrono a indagini sismiche—si generano vibrazioni nel terreno e si registrano gli echi. Una versione più nuova e rapida di questa tecnica utilizza un “land streamer” trainato, una fila di sensori montati su una slitta. È efficiente ma fatica a sondare grandi profondità. Questo articolo presenta un metodo matematico intelligente che permette ai ricercatori di estrarre maggiore profondità e dettaglio dagli stessi dati del land streamer, senza aggiungere sensori né aumentare il tempo sul campo.

La sfida delle rilevazioni rapide del sottosuolo

I land streamer sono file di geofoni fissati su piccole piastre e trascinati da un veicolo. Una sorgente semplice, come un peso che colpisce il suolo, invia vibrazioni nel sottosuolo e la matrice in movimento registra i tempi di ritorno. Poiché questa configurazione è mobile e facile da allestire, è ideale per lavori sensibili al tempo come l’ispezione di strade, la valutazione delle fondazioni o il controllo di siti ambientali. Tuttavia, c’è un limite: lo streamer è corto e i sensori non si accoppiano perfettamente al terreno. Di conseguenza, le registrazioni dai sensori lontani sono deboli e rumorose e le indagini tipiche riescono a sondare solo poche decine di metri. Soluzioni tradizionali—come ripetere la rilevazione spostando le posizioni o usare più apparecchiature—costano tempo e denaro e potrebbero comunque non risolvere completamente il problema della profondità.

Un’estensione virtuale della linea di sensori

Lo studio introduce Land Streamer Extrapolated Supervirtual Interferometry (LS-ESVI), una tecnica che fa effettivamente apparire lo streamer molto più lungo di quanto sia in realtà. Invece di installare più sensori, LS-ESVI riusa i tempi di arrivo delle onde sismiche già registrati tra coppie di ricevitori vicini. Confrontando (in pratica sottraendo e sommando) i tempi di arrivo tra i sensori, il metodo ricostruisce come apparirebbe il segnale in posizioni oltre l’estremità fisica dello streamer. Questa estensione “virtuale” raddoppia la lunghezza utile della rilevazione, dando accesso a parti più profonde del sottosuolo utilizzando solo i dati del passaggio originale.

Come funziona il metodo dietro le quinte

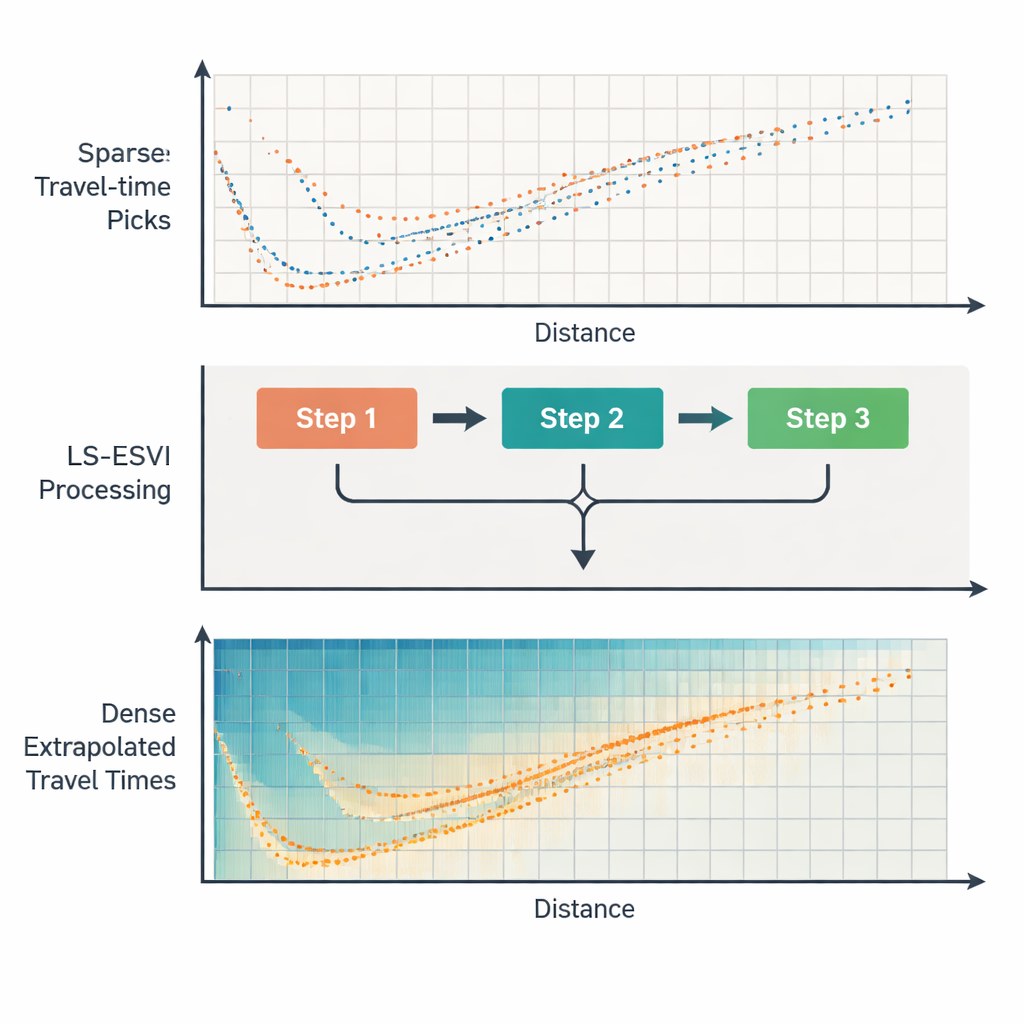

Alla base, LS-ESVI si fonda sull’interferometria, un ramo della fisica delle onde che mostra come creare nuovi percorsi d’onda combinando misure esistenti. Nella teoria completa questo coinvolge cross-correlazione e convoluzione di forme d’onda intere, ma l’autore semplifica l’approccio per uso pratico. Poiché molte indagini superficiali si interessano soprattutto del tempo della prima onda arrivata, LS-ESVI opera sui tempi di percorrenza piuttosto che sui segnali completi. Concettualmente, il metodo stima prima il tempo aggiuntivo che impiega un’onda a viaggiare tra due ricevitori attraverso strati più profondi e veloci. Poi aggiunge questo tempo inter-ricevitore al percorso noto dalla sorgente a un ricevitore, producendo un tempo stimato verso un ricevitore “virtuale” posto più lontano. Passaggi opzionali di pulizia—come la deconvoluzione e una procedura iterativa di potenziamento—possono affinare e rinforzare segnali deboli, soprattutto quando i dati grezzi sono rumorosi.

Test su modelli e su terreno reale

Per valutare la fiducia nelle arrivi virtuali, l’autore esegue una serie di test. In modelli numerici a due e tre strati, LS-ESVI utilizza solo i tempi di percorrenza a corto offset e poi predice i dati mancanti a lungo offset. Poiché il set di dati ideale e completo è noto, i due possono essere confrontati direttamente. Nei casi stratificati con discontinuità irregolari, gli errori tra i tempi estrapolati e quelli reali sono tipicamente di pochi millesimi di secondo, ben al di sotto della risoluzione delle onde sismiche stesse. Il metodo è testato anche su un modello più impegnativo dove la velocità aumenta gradualmente con la profondità; qui gli errori crescono ma rimangono interpretabili, mettendo in luce potenzialità e limiti dell’approccio. Infine, un esperimento in campo vicino alla città di Dammam, in Arabia Saudita, mostra che per una rilevazione reale con land streamer l’86% degli arrivi estrapolati differisce dai tempi di riferimento accuratamente pickati di meno di 4 millisecondi—entro la risoluzione accettata per questo tipo di dati. I dati estesi migliorano la copertura per i metodi di imaging che trasformano i tempi di percorrenza in immagini della velocità sotterranea.

Perché è importante per i progetti di tutti i giorni

In termini semplici, LS-ESVI permette a ricercatori e operatori di “vedere più lontano con ciò che già hanno.” Invece di portare cavi più lunghi o ripetere le indagini, possono usare un’elaborazione intelligente per raddoppiare virtualmente la portata di un land streamer. Ciò si traduce in immagini più profonde e nitide del sottosuolo superficiale per lavori come il controllo della stabilità delle strade, l’individuazione di strati deboli sotto gli edifici o l’esplorazione di risorse superficiali—il tutto con meno disagio, costi e tempo in sito. Pur funzionando meglio dove gli strati sotterranei sono relativamente regolari e le velocità non cambiano bruscamente, offre un’opzione potente ogni volta che la logistica limita l’attrezzatura che può essere schierata sul terreno.

Citazione: Hanafy, S.M. Extrapolation of seismic land streamer data using interferometry. Sci Rep 16, 5531 (2026). https://doi.org/10.1038/s41598-026-35328-5

Parole chiave: imaging sismico, land streamer, interferometria, geofisica della superficie, tomografia dei tempi di percorrenza
