Sistema di misura del tempo di evaporazione basato su CMOS (complementary metal-oxide-semiconductor) per il monitoraggio chimico binario

Perché contare i tempi di goccioline minuscole è importante

Dalla verifica del contenuto alcolico delle bevande al controllo della qualità del carburante o al monitoraggio degli inquinanti, molte industrie devono sapere esattamente cosa è disciolto in campioni liquidi molto piccoli. I metodi di laboratorio oggi considerati standard sono potenti ma spesso lenti, ingombranti e costosi. Questo articolo presenta un nuovo strumento su chip che legge la “impronta di evaporazione” di goccioline microscopiche per rivelarne la composizione. L’obiettivo è ridurre parte della chimica di laboratorio su un chip elettronico a basso costo, aprendo la strada a controlli chimici rapidi e portatili in stabilimenti, ambulatori e persino dispositivi indossabili.

Modi vecchi e nuovi per leggere un liquido

Esistono molti metodi per misurare l’alcol e altre sostanze chimiche nei liquidi. Tecniche classiche come la distillazione e strumenti di fascia alta come i cromatografi a gas o gli spettrometri possono essere estremamente accurati, ma richiedono operatori qualificati, campioni di dimensioni notevoli e apparecchiature fisse. Strumenti più semplici come l’idrometro sono più economici e facili da usare, ma sono soggetti a errori dovuti a variazioni di temperatura o impurità. Gli autori confrontano questo panorama e mettono in evidenza una lacuna: non esiste ancora un metodo molto piccolo e a basso costo in grado di misurare rapidamente la composizione a partire da meno di un microlitro di campione, con scarsa preparazione e funzionante al di fuori di un laboratorio completo. È in questo spazio che si colloca il loro approccio basato su CMOS, sfruttando la stessa tecnologia usata per produrre chip per computer.

Un chip che ascolta una goccia mentre svanisce

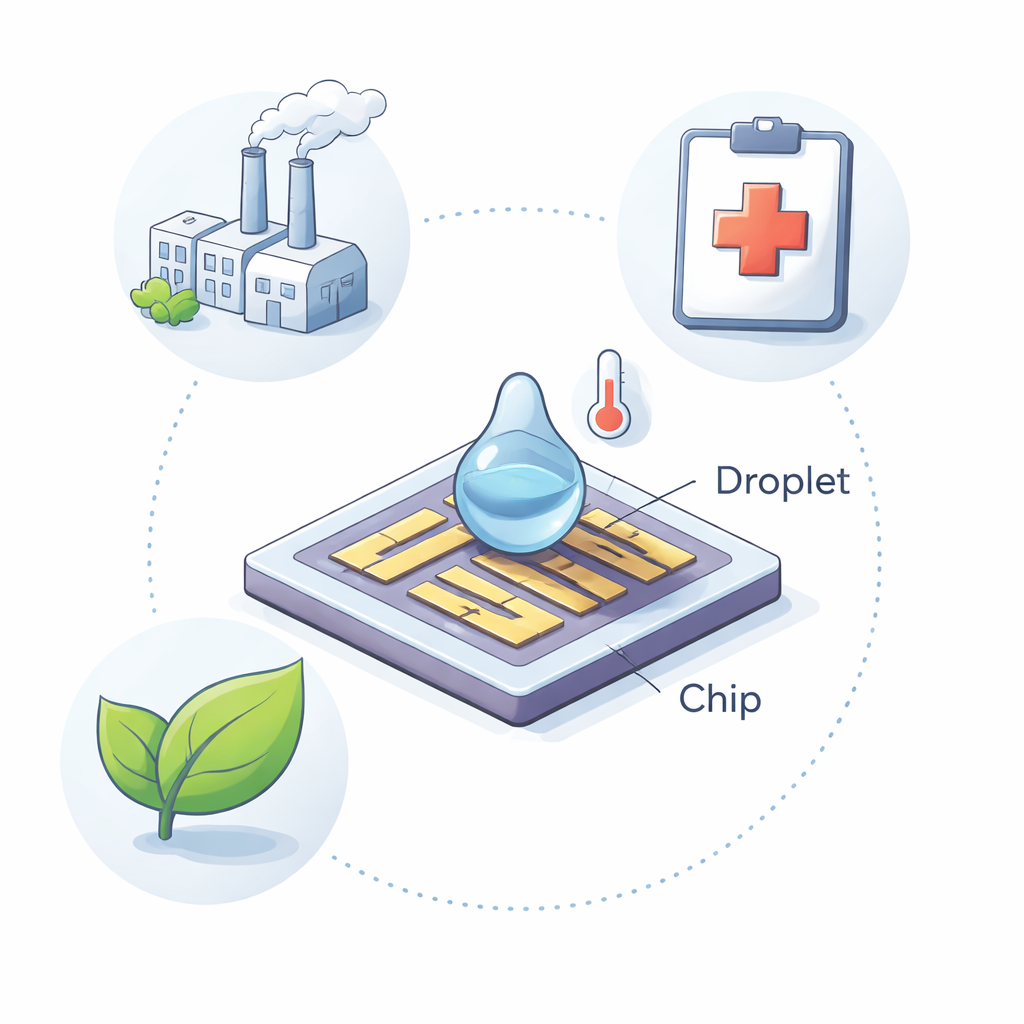

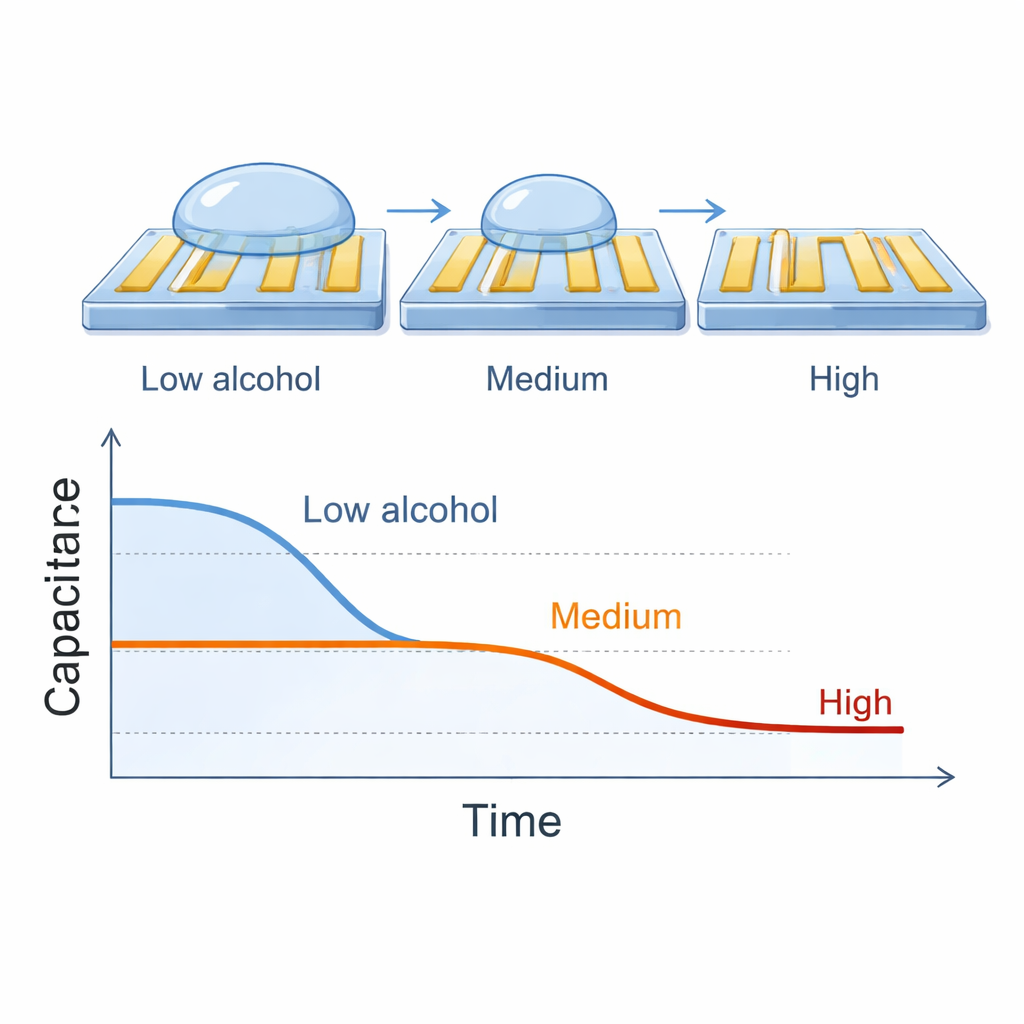

Il nucleo del nuovo sistema, chiamato ITEMS (Integrated Time-of-Evaporation Measurement System), è costituito da una serie di elettrodi metallici a pettine costruiti su un chip CMOS standard. Quando una piccola gocciolina di miscela acqua–alcol viene posta su questi elettrodi, modifica la capacità elettrica del chip, una misura di quanto la gocciolina possa immagazzinare carica elettrica. Durante l’evaporazione la capacità aumenta, rimane approssimativamente piatta per un intervallo e poi diminuisce di nuovo. I ricercatori monitorano tre intervalli temporali in questo segnale e il tempo totale fino alla scomparsa della gocciolina. Poiché alcoli come etanolo e metanolo evaporano più velocemente dell’acqua, le miscele con maggiore contenuto alcolico mostrano tempi di plateau e tempi totali di evaporazione più brevi, producendo per ciascuna composizione un modello temporale distintivo.

Dai segnali grezzi a schemi significativi

Per trasformare questi cambiamenti sottili in misure affidabili, il chip include un circuito a bordo che converte le piccole variazioni di capacità in un segnale digitale leggibile da un microcontrollore. Il team ha testato miscele etanolo–acqua, metanolo–acqua ed etanolo–metanolo attraverso un intero intervallo di concentrazioni e a temperature da ambiente fino a 60 °C. Hanno osservato che il tempo di evaporazione e la variazione di capacità non variano in modo semplicemente lineare con la concentrazione, specialmente a temperature più alte dove l’evaporazione accelera. Per catturare queste tendenze non lineari hanno confrontato l’adattamento lineare di base con un metodo più flessibile noto come LOESS, che segue i dati in modo fluido senza assumere una formula semplice. LOESS ha riprodotto in modo coerente meglio le curve sperimentali, confermando che la risposta del sensore è ricca ma prevedibilmente non lineare.

Regolare la temperatura e leggere miscele complesse

Scansionando molte combinazioni di temperatura e tipo di miscela, i ricercatori hanno mappato il comportamento di ciascun parametro chiave. Per le goccioline acqua–etanolo, le variazioni di capacità e tempo di evaporazione erano particolarmente pronunciate, rendendo più semplice distinguere concentrazioni vicine. Le goccioline acqua–metanolo hanno mostrato effetti simili ma leggermente attenuati, mentre le miscele di etanolo e metanolo senza acqua si comportavano in modo più moderato. L’aumento della temperatura ha amplificato le differenze e ridotto il tempo totale di evaporazione, utile per letture più veloci ma richiedente anche una modellazione accurata. Lo studio mostra che scegliendo temperature adeguate e utilizzando analisi non lineari, lo stesso sensore compatto può coprire un’ampia gamma di miscele e fornire letture ripetibili e ad alta sensibilità da goccioline più piccole della punta di uno spillo.

Dal banco di laboratorio al campo e al letto del paziente

In termini semplici, il lavoro dimostra che si può “ascoltare” come una gocciolina scompare per capirne il contenuto. Integrando elettrodi di sensing, elettronica di temporizzazione e un’interfaccia digitale su un unico chip CMOS, ITEMS offre una piattaforma compatta e a basso consumo per il monitoraggio chimico. Richiedendo solo circa un microlitro di campione e senza etichette o sostanze chimiche aggiunte, potrebbe essere adattato per controlli ambientali, controllo qualità industriale o persino per monitorare piccole quantità di fluidi corporei come sudore o saliva per diagnostica sanitaria. Gli autori sostengono che con ulteriori perfezionamenti e software intelligenti, questa impronta d’evaporazione potrebbe evolversi in strumenti tascabili o indossabili pratici che portino analisi liquide sofisticate fuori dal laboratorio centrale e più vicino ai luoghi in cui si prendono decisioni.

Citazione: Ghafar-Zadeh, E., Forouhi, S., Osouli Tabrizi, H. et al. Complementary metal-oxide-semiconductor (CMOS) time of evaporation measurement system for binary chemical monitoring. Sci Rep 16, 5542 (2026). https://doi.org/10.1038/s41598-026-35322-x

Parole chiave: rilevamento dell'evaporazione, biosensore CMOS, miscele liquide binarie, concentrazione di alcol, sensore capacitivo
