Analisi e ottimizzazione della logica di controllo della valvola J–T per separatori a bassa temperatura nei giacimenti petroliferi e gas offshore basata su K-Spice

Mantenere il flusso di gas in mare

Le piattaforme gas offshore alimentano centrali elettriche e città con un flusso costante di gas naturale. Ma quel flusso può essere fragile: un singolo componente difettoso può costringere gli operatori a fermare tutto, sprecando carburante e denaro. Questo studio esamina come un modo più intelligente di aprire e chiudere una valvola chiave possa mantenere la produzione di gas in funzione in sicurezza, proteggere le apparecchiature e continuare a fornire gas che rispetta rigide regole di qualità.

Perché una valvola è così importante

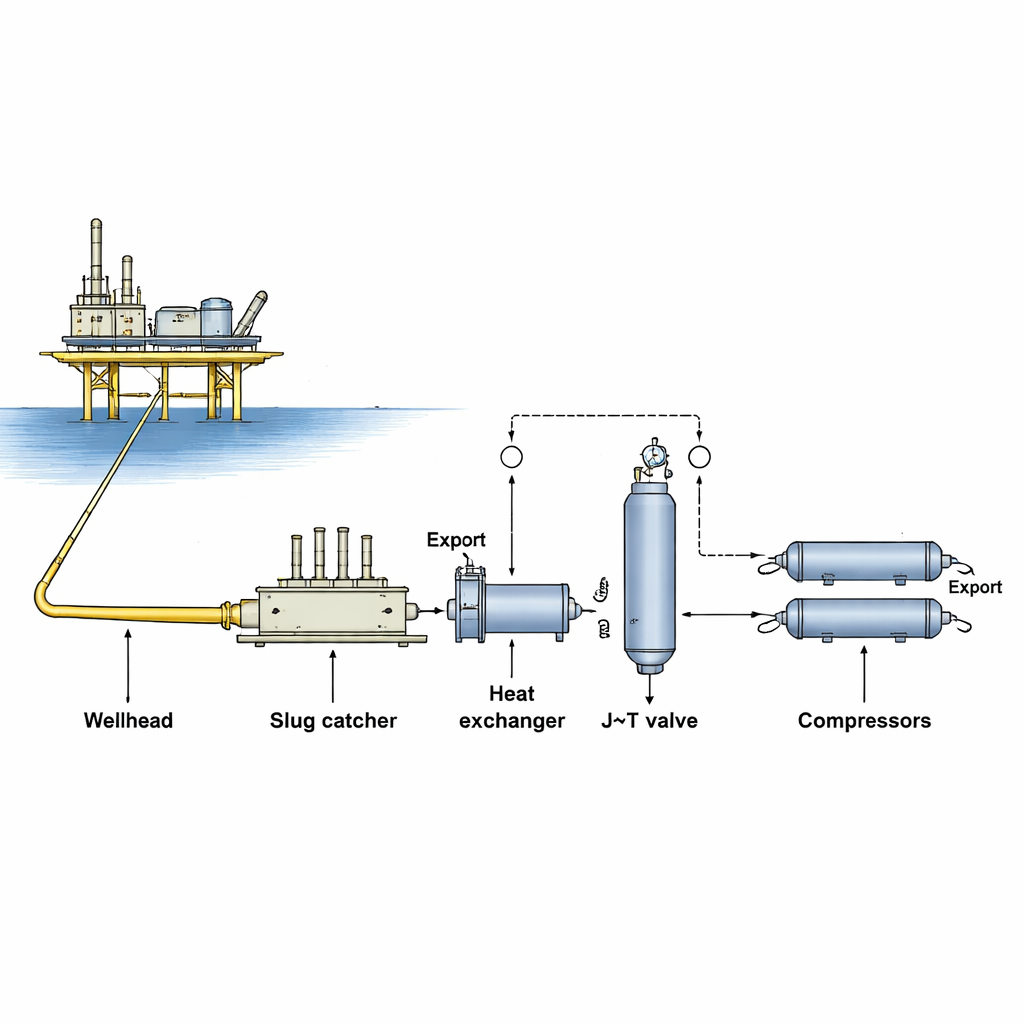

Sulla piattaforma offshore esaminata, il gas grezzo proveniente da un giacimento in profondità viaggia prima attraverso una lunga condotta sottomarina fino a un dispositivo chiamato slug catcher, che separa il gas dai liquidi. Il gas viene quindi raffreddato, spinto attraverso una valvola di strozzamento speciale nota come valvola Joule–Thomson (J–T) e inviato in un separatore a bassa temperatura dove gli idrocarburi più pesanti condensano e precipitano. Infine, i compressori per gas secchi aumentano la pressione in modo che il gas trattato possa essere inviato a terra. In condizioni normali, due compressori lavorano in parallelo e l’apertura della valvola J–T è controllata solo dalla pressione a monte della valvola, non da quanto accade nel separatore o nei compressori a valle.

Cosa succede durante il guasto di un compressore

I problemi si presentano quando uno dei compressori si arresta improvvisamente. Con la logica di controllo originale, la valvola J–T non “sa” di questo evento e mantiene la stessa apertura. Di conseguenza, quasi la stessa quantità di gas continua a riversarsi nel separatore a bassa temperatura, mentre rimane un solo compressore per gestirlo. Le simulazioni con K-Spice, uno strumento di modellazione dinamica dettagliata, mostrano che in questa situazione la pressione nel separatore può balzare fino al limite di allarme high–high dell’impianto di 82 barg in appena 6–10 secondi. Il superamento di questo limite forza uno spegnimento automatico della produzione. Contemporaneamente, la temperatura del separatore aumenta perché l’effetto di raffreddamento per strozzamento della valvola J–T si indebolisce a pressioni più elevate, spingendo il punto di rugiada degli idrocarburi del gas di esportazione oltre la specifica. In altre parole, la piattaforma rischia sia uno spegnimento sia gas fuori specifica.

Progettare e testare una strategia di controllo più intelligente

I ricercatori hanno costruito un modello K-Spice ad alta fedeltà della condotta sottomarina, dello slug catcher, dello scambiatore di calore, della valvola J–T, del separatore a bassa temperatura e dei compressori, utilizzando dimensioni reali dell’impianto, portate e composizione del gas. Hanno quindi confrontato quattro casi operativi a due portate di esportazione (circa 8,0 e 8,5 milioni di metri cubi standard al giorno). Nella strategia originale, l’apertura della valvola J–T rimaneva fissa ed era controllata solo dalla pressione a monte. Nella strategia migliorata, non appena veniva rilevato l’arresto di un singolo compressore, la valvola J–T veniva forzata a chiudersi rapidamente dalla sua apertura normale fino al 20% entro tre secondi, limitando temporaneamente la quantità di gas che poteva entrare nel separatore.

Come un’azione rapida della valvola protegge sicurezza e qualità del gas

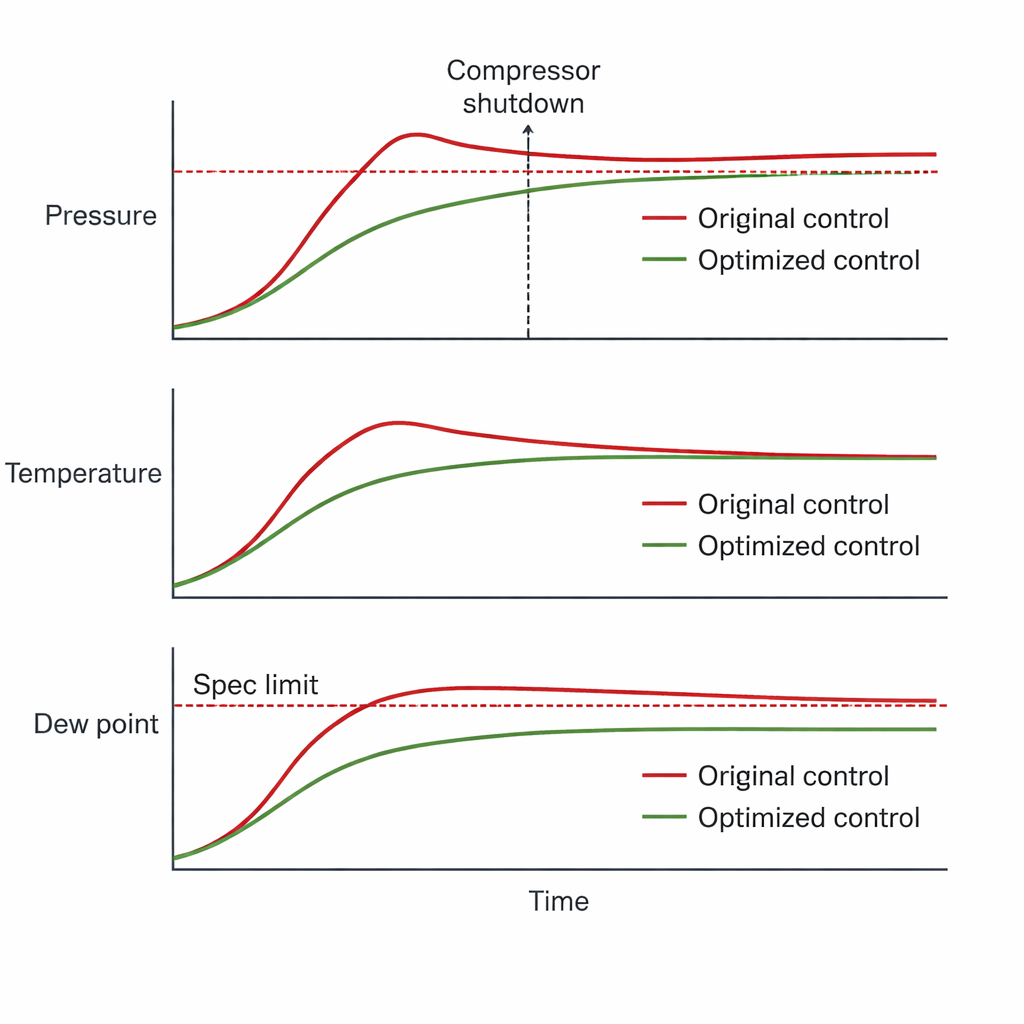

Le simulazioni hanno mostrato che la rapida chiusura parziale della valvola J–T limitava nettamente il picco di pressione nel separatore. Con la nuova logica, la pressione del separatore raggiungeva un picco al di sotto del limite di allarme di 82 barg e poi tornava verso il suo setpoint normale, così il compressore rimanente poteva continuare a funzionare ed evitare lo spegnimento totale del giacimento. Alla portata di esportazione inferiore, la qualità del gas restava entro il limite richiesto per il punto di rugiada degli idrocarburi di 5 °C. Alla portata più elevata si è verificato solo un breve periodo di pochi secondi con gas leggermente fuori specifica, che gli autori suggeriscono possa essere rimosso operativamente. Il compromesso è che lo strozzamento della valvola J–T fa aumentare più rapidamente la pressione nello slug catcher a monte, il che può infine innescare uno sfiato controllato se gli operatori non riducono in tempo la portata dai pozzi. Lo studio quantifica questi tempi di risposta, mostrando che gli operatori hanno dell’ordine di un minuto o più, a seconda della portata, per ridurre la produzione ed evitare perdite per torcia.

Dal modello al vantaggio operativo reale

Sulla base dei risultati delle simulazioni, il team ha inoltre raccomandato di abbassare il setpoint di temperatura del separatore a circa −22 °C a portate più elevate, il che aiuta a mantenere comodamente entro i limiti il punto di rugiada del gas di esportazione anche durante i disturbi. Nel 2024, la logica di controllo ottimizzata è stata installata su un giacimento a gas in acque profonde nel Mar Cinese Meridionale. Durante due reali arresti del compressore, la valvola J–T si è chiusa automaticamente al 20% entro tre secondi, il secondo compressore ha continuato a funzionare, non si è verificato alcuno spegnimento totale della piattaforma e la qualità del gas è rimasta conforme. L’operatore ha riportato un risparmio di circa 400.000 metri cubi di gas naturale e 40 metri cubi di condensato, corrispondenti a oltre un milione di yuan di beneficio economico.

Cosa significa per l’energia offshore

Per i non specialisti, il messaggio è chiaro: insegnando a una singola valvola a reagire in modo più intelligente e più rapido ai guasti, gli operatori possono evitare costosi spegnimenti, ridurre gli sprechi derivanti dallo sfiato e continuare a fornire gas pulito che soddisfa rigidi standard. Lo studio mostra che modelli digitali dettagliati dei sistemi di processo offshore possono rivelare come pressioni, temperature e posizioni delle valvole interagiscano nei primi secondi critici dopo un guasto. Con quella conoscenza, la logica di controllo può essere riprogettata per mantenere i giacimenti di gas offshore più sicuri, affidabili ed efficienti.
