Indagine sulle relazioni tra proprietà e porosità per strutture a reticolo micro-architettate

Costruire materiali resistenti e leggeri

Dai componenti aeronautici alle anche artificiali, gli ingegneri fanno sempre più affidamento su materiali che sono per lo più spazio vuoto ma sorprendentemente robusti. Questo articolo esplora come una classe molto diffusa di “reticoli” 3D — architetture interne intricate ottenute mediante stampa metallica 3D — effettivamente sopporti i carichi al variare della porosità. Comprendere questo legame nascosto tra struttura e resistenza può aiutare i progettisti a creare impianti medici più sicuri, veicoli più leggeri e assorbitori di energia più efficienti senza dover testare esaustivamente ogni possibile configurazione.

Perché i fori possono migliorare i metalli

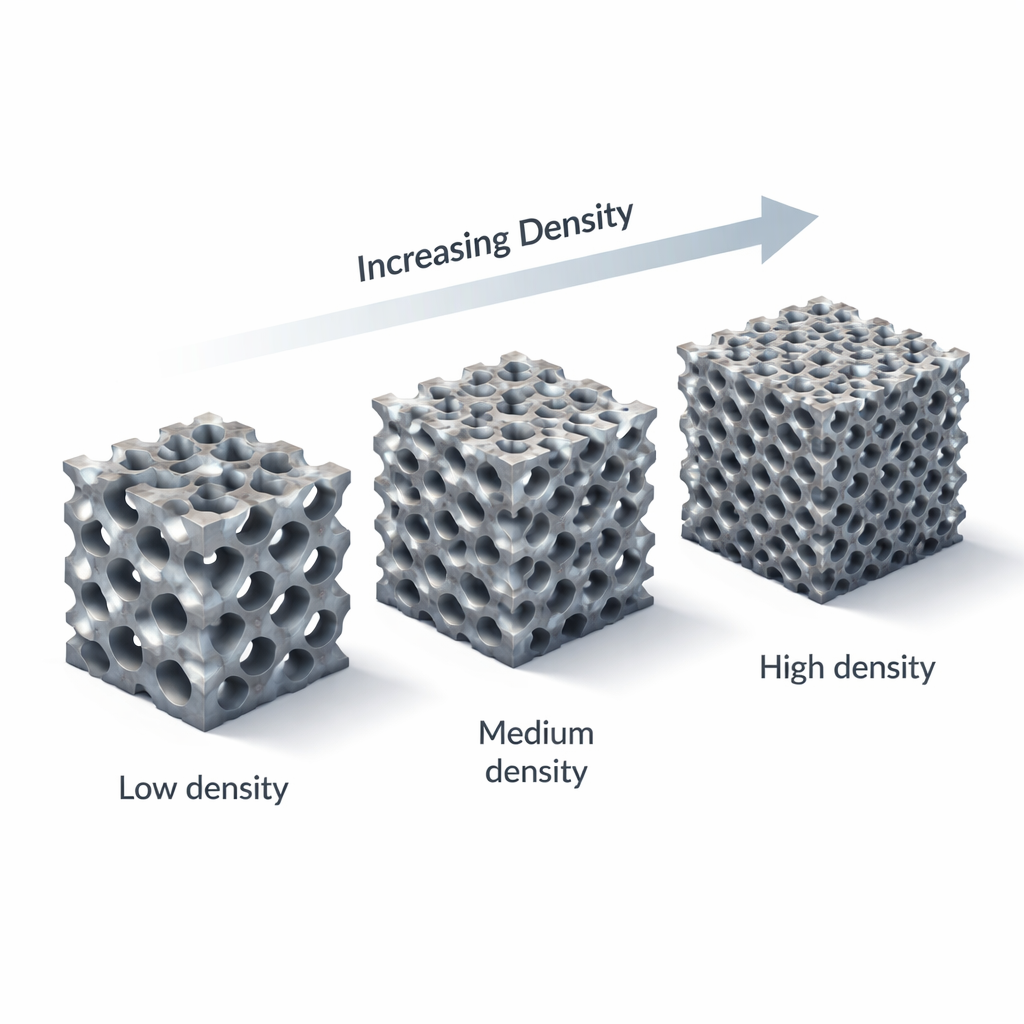

Le moderne stampanti metalliche 3D possono costruire pezzi non solidi, ma riempiti di pattern interni ripetuti, molto simili a un’impalcatura microscopica. Un motivo particolarmente promettente è il giroide, una superficie ondulata e continua che si ripete in tutte le direzioni. Variando lo spessore delle pareti del giroide, gli ingegneri possono tarare la “densità relativa” — quanto del volume è metallo solido rispetto allo spazio vuoto. Una bassa densità relativa corrisponde a una struttura schiumosa e leggera; una densità relativa alta si avvicina a un blocco quasi solido. La domanda centrale dello studio è come la rigidezza (resistenza alla deformazione elastica) e la resistenza (lo sforzo a cui inizia la snervatura) cambino al variare della densità relativa su quasi tutto l’intervallo possibile.

Esaminare i reticoli giroidali in laboratorio e al computer

I ricercatori hanno stampato in 3D campioni giroidali in lega di titanio (Ti–6Al–4V) usando la fusione a letto di polvere laser, un processo che fonde sottili strati di polvere metallica con un laser di scansione. Hanno prodotto 22 geometrie diverse, variando la densità relativa dal circa 3% al 60%, spessori delle pareti da alcune centinaia a parecchi migliaia di micrometri, e il numero e la dimensione delle celle unitarie ripetute, mantenendo costante la dimensione complessiva del campione. Dopo il trattamento termico, hanno compresso lentamente i campioni in una macchina di prova, misurando come aumentava lo sforzo con la deformazione, quando iniziava la snervatura e come le strutture si deformavano e infine fallivano. In parallelo, hanno eseguito simulazioni agli elementi finiti dettagliate con un codice ad alta fedeltà, usando modelli realistici del comportamento della lega di titanio, per estendere i risultati a densità ancora più elevate (fino al 90%) e a strutture idealizzate prive di difetti.

Cosa controlla davvero rigidezza e resistenza

Intuitivamente, si potrebbe pensare che lo spessore delle pareti o il numero di celle abbiano ciascuno una influenza distinta sulle proprietà meccaniche. Esperimenti e simulazioni raccontano una storia diversa. Quando i ricercatori hanno tracciato rigidezza e tensione di snervamento direttamente in funzione dello spessore delle pareti, i dati si sono suddivisi in diverse tendenze a seconda dell’assetto delle celle. Ma riorganizzando gli stessi dati in termini di densità relativa, tutte quelle tendenze si sono riflesse in curve singole e regolari. Questo ha dimostrato che, per questi giroidi, la densità relativa cattura con successo l’effetto combinato dello spessore delle pareti e della dimensione delle celle. Tuttavia, una formula a legge di potenza largamente usata, nota dai lavori di Gibson e Ashby sui solidi cellulari, si è comportata molto bene sui dati a densità bassa-moderata ma ha fallito clamorosamente se estrapolata verso il metallo solido: ha sottostimato sia la rigidezza sia la resistenza ad alta densità.

Da un comportamento dominato dalla struttura a uno dominato dal materiale

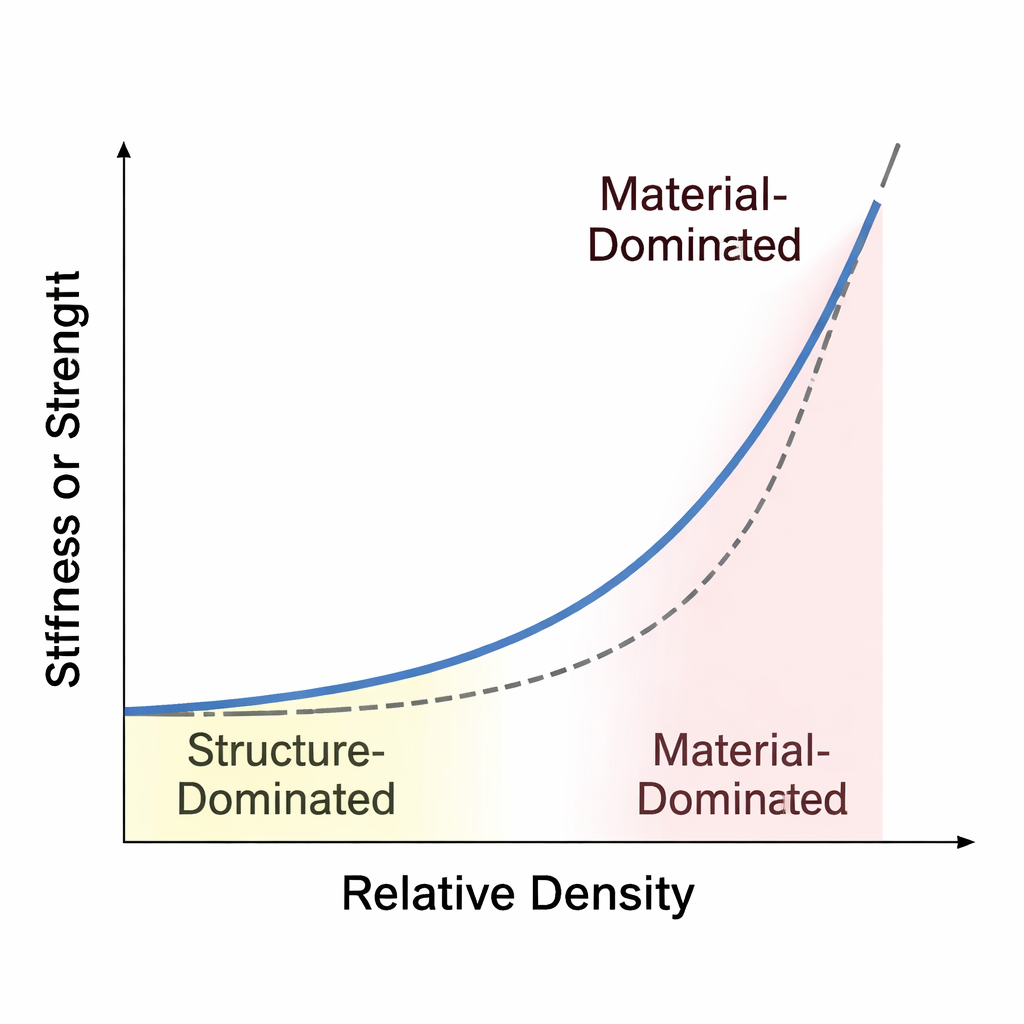

Esaminando sia le curve sforzo–deformazione sia l’evoluzione geometrica mentre i pori si chiudono, gli autori sostengono che esistano due regimi distinti. A basse densità relative la risposta è “dominata dalla struttura”: il modo in cui la forma giroidale si piega, si instabilizza e redistribuisce il carico determina in larga misura rigidezza e resistenza. In questo regime, una semplice legge di potenza può descrivere la scalatura e persino suggerire se gli elementi sono soggetti a flessione o a trazione. Ad alte densità relative, il quadro cambia. Il pattern giroidale si sfuoca in qualcosa di più vicino a un metallo quasi solido ma leggermente poroso, perciò la risposta diventa “dominata dal materiale” — governata principalmente dal comportamento del titanio di base e dal piccolo spazio vuoto residuo. Qui la stessa legge di potenza non è più valida, e le proprietà meccaniche aumentano con la densità più ripidamente di quanto il modello classico permetta.

Un modo migliore per predire le proprietà

Per coprire l’intero intervallo dall’quasi vuoto all’quasi solido, il team ha adottato un diverso tipo di equazione chiamata modello proprietà–porosità. Invece di cercare di leggere i meccanismi fisici dai suoi parametri, questo modello è progettato semplicemente per riprodurre come una proprietà cambia con l’aggiunta o la rimozione di pori, raggiungendo correttamente zero rigidezza a densità zero e il valore noto del materiale pieno a densità completa. Gli autori hanno riscontrato che un modello originariamente derivato da Zhao e collaboratori, basato sul trattamento dei pori come inclusioni all’interno di un solido, cattura l’intera curva sia per la rigidezza sia per la resistenza allo snervamento dei reticoli giroidali molto meglio di una singola legge di potenza. Funziona bene anche per un altro tipo di reticolo, il traliccio octet, suggerendo una rilevanza ampia per molte architetture stampate in 3D.

Cosa significa per il progetto nel mondo reale

Per i non specialisti, la conclusione è che non si può usare in sicurezza una regola semplice per prevedere il comportamento dei metalli “schiumosi” mentre transitano verso il pieno. I giroidi e reticoli simili passano gradualmente dal comportamento da impalcatura delicata a quello di solidi leggermente porosi man mano che i pori si chiudono, e qualsiasi modello utile deve riflettere quella transizione. Lo studio mostra che la densità relativa è la manopola chiave per il progetto, e che i modelli proprietà–porosità come quello di Zhao forniscono un modo più affidabile per stimare rigidezza e resistenza quando è disponibile solo un set limitato di prove. Questo può accelerare la progettazione di componenti più leggeri e sicuri in aerospaziale, impianti biomedici e altri ambiti, senza richiedere sperimentazioni esaustive per ogni nuova geometria di reticolo.

Citazione: Zimmerman, B.K., Carlton, H.D., Lind, J. et al. Investigating property-porosity relationships for micro-architected lattice structures. Sci Rep 16, 5521 (2026). https://doi.org/10.1038/s41598-026-35262-6

Parole chiave: metamateriali a reticolo, strutture giroidali, densità relativa, produzione additiva, metalli porosi
