Fabbricazione additiva volumetrica di geometrie complesse attorno ad inserti complessi

Stampare forme dentro altre forme

Immaginate di poter far crescere una struttura plastica su misura direttamente attorno a uno strumento metallico, a un sensore elettronico o a un frammento d’osso—senza incollare, avvitare o modellare parti separate. Questo articolo esplora una nuova strategia di stampa 3D che può fare proprio questo, anche quando sia l’oggetto interno sia la calotta esterna hanno geometrie molto complesse. Il lavoro mostra come la scelta accurata dell’orientamento di questi oggetti durante la stampa possa fare la differenza tra un pezzo pulito e accurato e uno fallito o parzialmente formato.

Un tipo diverso di stampa 3D

La maggior parte delle stampanti 3D costruisce gli oggetti strato dopo strato, come impilare pancake. Questo approccio mostra limiti quando si vuole stampare attorno a qualcosa già presente—un “inserto”—perché le parti in movimento possono urtare l’inserto e le stampanti a base di luce possono proiettare ombre che impediscono al materiale di polimerizzare in regioni chiave. La Fabbricazione Additiva Volumetrica Tomografica (VAM) evita questi problemi. Invece di disegnare strati, proietta schemi di luce da molte direzioni in un cilindro rotante di resina liquida. Dove la resina ha assorbito abbastanza luce, si indurisce tutta in una volta. Poiché non ci sono testine di stampa mobili all’interno del volume e la luce arriva da molti angoli, la VAM è naturalmente adatta a stampare attorno a inserti preesistenti.

Perché le ombre contano

Quando un inserto è immerso nella resina, blocca parte della luce. Per forme semplici—per esempio una semisfera metallica liscia—la nostra intuizione spesso è sufficiente per posizionarla in un’orientamento “buono” dove la maggior parte delle regioni riceve ancora la luce necessaria. Ma per inserti intricati con torsioni, fori e recessi interni, quell’intuizione non regge. In questi casi, alcune parti della calotta da stampare possono trovarsi in ombra profonda, non ricevendo mai abbastanza luce per indurirsi, mentre altre regioni vengono sovraesposte e crescono dove non dovrebbero. Gli autori mostrano che nella VAM il fattore chiave è da quante direzioni ogni piccolo elemento di volume pianificato (un voxel) può vedere la luce. Più direzioni in genere significano un controllo migliore su dove la resina polimerizza.

Lascare che il computer scelga l’angolo migliore

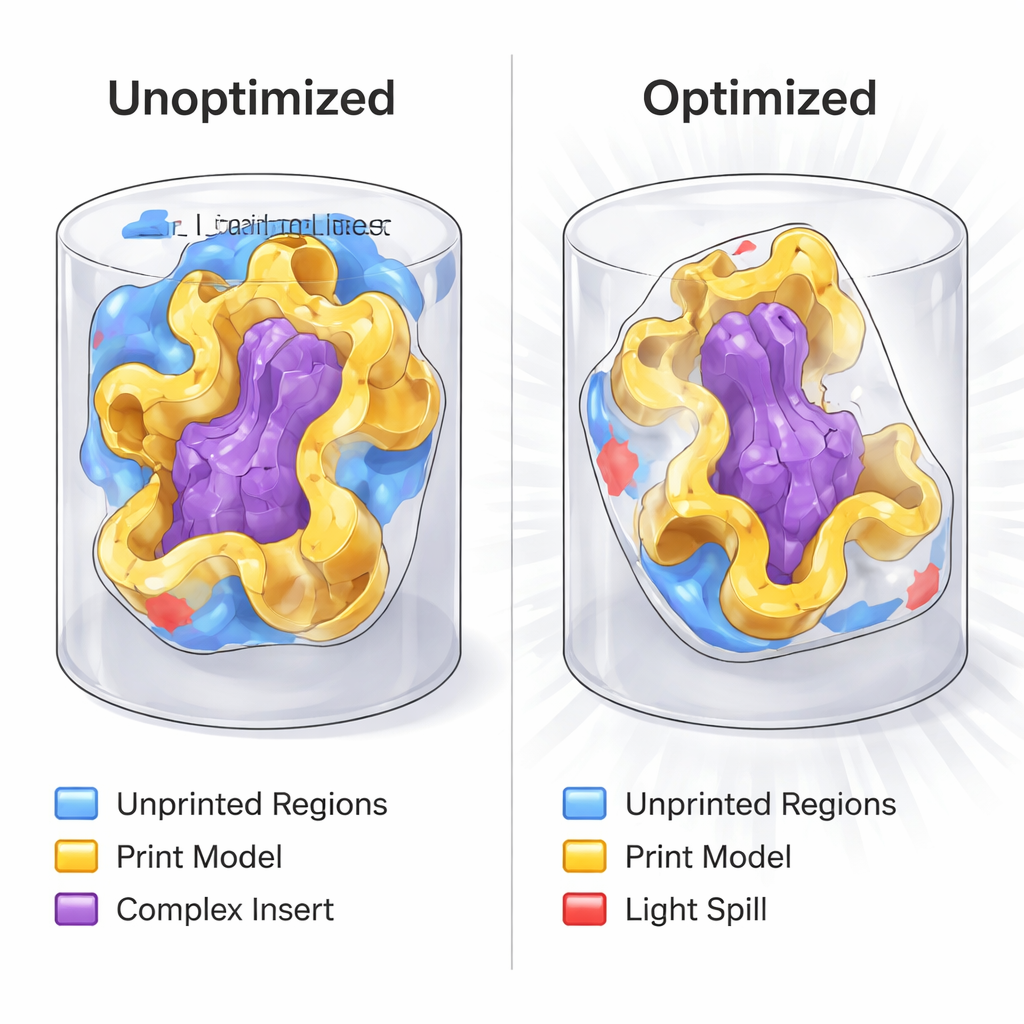

Per affrontare il problema, i ricercatori hanno costruito quattro casi di prova combinando una struttura esterna complessa e cava con quattro inserti molto diversi tra loro, che vanno da una semplice semisfera a un reticolo “giroide” altamente intricato. Hanno quindi definito una funzione di costo che valuta un dato orientamento contando, per ogni voxel della parte desiderata, da quante direzioni può ricevere la luce senza essere bloccato. Gli orientamenti in cui molti voxel vedono la luce solo da poche angolazioni vengono penalizzati; gli orientamenti in cui la maggior parte dei voxel vede la luce da molte direzioni ottengono punteggi migliori. Usando un algoritmo di ottimizzazione chiamato evoluzione differenziale, il computer ha esplorato le possibili rotazioni dell’insieme inserto-parto per trovare gli orientamenti che minimizzano questo costo—in pratica, quelli che riducono al meglio l’impatto delle ombre ottiche.

Dalla simulazione ai pezzi reali

Il team ha prima testato la strategia di orientamento in simulazioni al computer che imitano il modo in cui la luce viaggia nella resina. Hanno confrontato le forme previste dalla simulazione con i progetti target usando misure di accuratezza, incluso l’indice di Jaccard, che quantifica quanto la stampa simulata si sovrappone al modello obiettivo. Per tre dei quattro benchmark, l’ottimizzazione dell’orientamento ha migliorato chiaramente questi punteggi, soprattutto per gli inserti più complessi. Nel passo successivo hanno costruito un sistema VAM personalizzato usando una resina dentale commerciale modificata per polimerizzare sotto luce blu e hanno effettivamente stampato i pezzi. Le scansioni micro-CT—praticamente piccole radiografie 3D—hanno confermato le tendenze delle simulazioni: quando l’orientamento era ottimizzato, una maggiore parte della struttura desiderata si formava correttamente, meno regioni risultavano mancanti e il materiale indurito raggiungeva più in profondità i recessi degli inserti complessi.

Cosa significa per i dispositivi futuri

Per un non specialista, la conclusione principale è che gli autori hanno mostrato una ricetta pratica per “far crescere” strutture plastiche complesse attorno a componenti interni altrettanto complessi semplicemente scegliendo il giusto orientamento di stampa. Il loro metodo non richiede di riprogettare la stampante o l’inserto; utilizza invece software per prevedere dove compariranno le ombre e ruotare l’assieme per minimizzarle. Questo rende più fattibile incorporare elettronica, parti meccaniche o impalcature biomedicali all’interno di un involucro plastico protettivo e sagomato su misura. Con il maturare della VAM tomografica, la stampa consapevole dell’orientamento potrebbe aiutare gli ingegneri a costruire utensili più robusti, sensori più intelligenti e impianti specifici per il paziente che sarebbero difficili o impossibili da realizzare con metodi di produzione convenzionali.

Citazione: Bagheri, A., Zakerzadeh, M.R., Sadigh, M.J. et al. Volumetric additive manufacturing of complex geometries around complex inserts. Sci Rep 16, 6522 (2026). https://doi.org/10.1038/s41598-026-35258-2

Parole chiave: fabbricazione additiva volumetrica, stampa 3D attorno a inserti, stampa 3D a base di luce, ottimizzazione dell'orientamento, elettronica incorporata
