Progettazione guidata dall’orientamento e ottimizzazione meccanica di strutture a reticolo TPMS a giroidi

Strutture leggere che si comportano come ammortizzatori

Dai caschi da bicicletta alle ali degli aerei e agli impianti medici, gli ingegneri cercano materiali che siano leggeri ma capaci di assorbire forti urti. Questo studio esamina una forma curiosa, simile a una spugna, chiamata giroide e pone una domanda semplice ma potente: se ruotiamo questa forma in modi diversi prima di stamparla in 3D, possiamo controllare come si piega, si sfonda e assorbe energia?

Un labirinto di curve che si ripetono

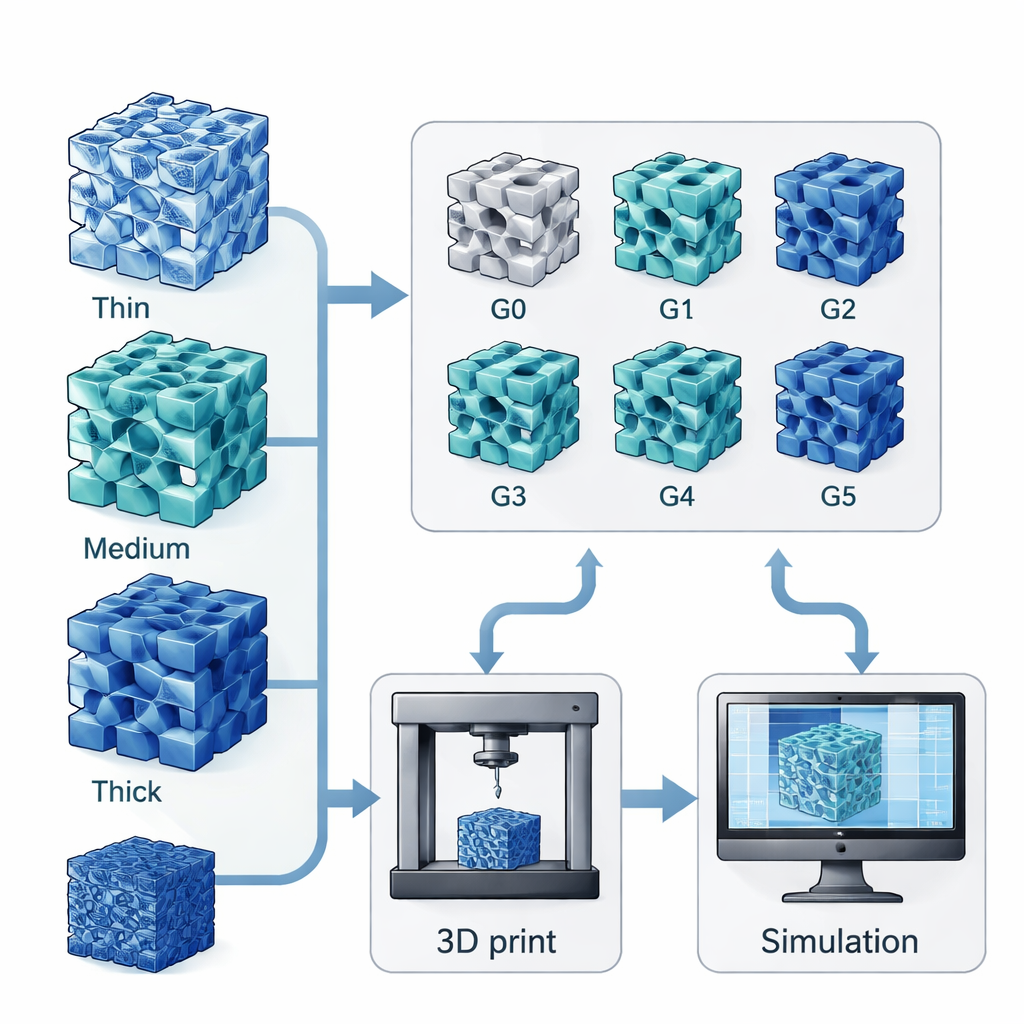

I giroidi appartengono a una famiglia di forme note come superfici minime triperiodiche. In termini semplici, sono labirinti 3D lisci e infinitamente ripetuti di spazio solido e vuoto. Poiché sono per lo più aria, possono essere molto leggeri, ma le loro curve continue distribuiscono i carichi in modo uniforme, evitando angoli vivi dove iniziano le cricche. Gli autori si sono concentrati su un unico progetto di giroide e hanno cambiato solo la sua orientazione interna nello spazio. Hanno creato sei versioni, etichettate G0 a G5, ruotando la cella elementare a angoli compresi tra 0° e 180° rispetto alla direzione di carico. Ogni versione è stata trasformata in un piccolo blocco di prova usando comune filamento plastico (PLA) su una stampante 3D da banco, quindi compressa in una macchina di prova per vedere quanto fosse rigida, resistente e capace di assorbire energia.

Ruotare la stessa forma in direzioni diverse

La svolta intelligente in questo lavoro è che nulla del motivo base della giroide, della dimensione della cella ripetuta o del materiale è stato modificato—solo la sua orientazione e lo spessore delle pareti sottili che formano le parti solide. Ruotando la cella, i ricercatori hanno cambiato l’allineamento dei canali interni rispetto alla direzione del carico applicato. Alcune versioni avevano più “costole” interne orientate lungo la direzione di carico, mentre altre erano inclinate o più casualmente allineate. Il team ha inoltre aumentato lo spessore delle pareti da 0,4 a 0,8 millimetri, aumentando la quantità di materiale solido ma mantenendo la dimensione esterna dei blocchi invariata. Questo ha permesso di separare con chiarezza gli effetti di direzione e densità. Accanto agli esperimenti, hanno costruito modelli numerici dettagliati per simulare la compressione, individuare dove si concentrano le sollecitazioni e verificare quanto le predizioni numeriche corrispondano alla realtà.

Da una flessione morbida a un forte allungamento

Sia i test fisici sia le simulazioni hanno raccontato una storia coerente. La struttura di riferimento, G0, si è comportata come una classica schiuma ammortizzante: relativamente morbida, con costole sottili che si flettevano e si sfondavano al centro del blocco, creando una banda di collasso. Man mano che la giroide veniva riorientata nelle versioni G1, G3 e soprattutto G5, più costole interne si sono allineate con la direzione di carico. Queste versioni sono diventate significativamente più rigide e resistenti e hanno potuto assorbire più energia prima di essere schiacciate. Con l’aumento dello spessore delle pareti, il modo in cui le strutture sopportavano il carico è passato dalla flessione di costole sottili a un più diretto comportamento di trazione e taglio lungo percorsi di carico più lineari. I ricercatori hanno quantificato questo comportamento utilizzando leggi di scala consolidate che mettono in relazione rigidezza e resistenza con la quantità di materiale solido presente, trovando un eccellente accordo con il noto modello di Gibson–Ashby. Questo significa che le prestazioni della giroide possono essere previste e regolate con formule relativamente semplici una volta note orientamento e densità.

Osservare l’interno del collasso

Per comprendere come questi piccoli labirinti falliscono, il team ha esaminato immagini ad alto ingrandimento e le ha confrontate con viste generate al computer della deformazione. G0 ha mostrato uno sbandamento simmetrico al centro, coerente con un collasso “morbido” dominato dalla flessione. G3 si è compresso più uniformemente lungo la sua altezza, con danni che si sono diffusi gradualmente anziché formare una singola banda di rottura. G5 ha sviluppato bande di taglio inclinate, in cui interi strati diagonali hanno ceduto uno dopo l’altro, sostenendo carichi elevati per un più ampio intervallo di deformazione. Quando il team ha ricalcolato le sollecitazioni usando la vera area portante interna—piuttosto che trattare ogni blocco come solido—ha scoperto che queste versioni orientate, specialmente G3 e G5, offrivano la migliore combinazione di alta resistenza, comportamento in plateau stabile e grande assorbimento di energia. In breve, ruotare la stessa geometria ha dato origine a personalità meccaniche distinte.

Progettare componenti leggeri più intelligenti

Per i non specialisti, il messaggio chiave è che i reticoli giroidi non sono solo leggeri; possono essere direzionati. Ruotando il motivo ripetuto e regolando modestamente lo spessore delle pareti, gli ingegneri possono decidere se un componente debba comportarsi più come un cuscino morbido, un pilastro rigido o qualcosa nel mezzo. Lo studio mostra che certe orientazioni—quelle con costole più allineate alla principale direzione di carico—sono ideali per proteggere dagli impatti in automobili, aeromobili e caschi, o per supportare le ossa negli impianti consentendo comunque spazio per la crescita dei tessuti. Poiché i dati sperimentali corrispondono bene ai modelli computazionali e a semplici regole di scala, i progettisti possono ora utilizzare questa strategia guidata dall’orientamento per “regolare” rigidezza e comportamento al crash prima della stampa, trasformando la giroide da curiosità matematica a un mattoncino pratico per le strutture leggere di nuova generazione.

Citazione: El-Asfoury, M.S., El-Bedwehy, N.E., Shazly, M. et al. Orientation driven design and mechanical optimization of gyroid TPMS lattice structures. Sci Rep 16, 4373 (2026). https://doi.org/10.1038/s41598-026-35201-5

Parole chiave: reticoli giroidi, metamateriali stampati in 3D, assorbimento di energia leggero, superfici minime triperiodiche, progettazione di materiali architettati
