Un’antenna compatta a doppia banda che utilizza un ramo monopolo accoppiato a fessura per applicazioni Wi‑Fi 6/6E/7

Perché il tuo Wi‑Fi ha bisogno di antenne migliori

Il Wi‑Fi domestico è diventato silenziosamente un’infrastruttura critica per tutto, dallo streaming 4K e il cloud gaming ai termostati intelligenti e ai sensori industriali. I più recenti standard Wi‑Fi 6, 6E e il prossimo Wi‑Fi 7 promettono connessioni più veloci e affidabili, ma chiedono anche a router, laptop e dispositivi IoT di operare su un range di frequenze più ampio. Questo rende molto più difficile progettare le piccole antenne nascoste nei nostri dispositivi. Questo articolo presenta un’antenna compatta in grado di coprire efficientemente tutte queste bande rimanendo piccola, piatta e sufficientemente economica per l’elettronica di uso quotidiano.

Ottenere di più da una piccola scheda

Gli autori si concentrano su una sfida comune a telefoni, laptop e dispositivi intelligenti: lo spazio per le antenne è molto limitato e le parti metalliche del dispositivo spesso ne ostacolano il funzionamento. Eppure il Wi‑Fi 6/6E/7 deve gestire sia la nota banda a 2,4 GHz sia la più recente e ampia regione 5–7 GHz aperta per i collegamenti ad alta velocità. Gli approcci tradizionali richiedono spesso strutture spesse a strati, componenti di accordo aggiuntivi o telai metallici complicati, tutti elementi che aumentano i costi e limitano il posizionamento dell’antenna. Al contrario, il progetto proposto si adatta a una semplice scheda a circuito stampato di 50 mm per 30 mm, utilizza un solo strato standard FR‑4 ed evita qualsiasi circuito di accordo esterno.

Tre rami metallici semplici, due bande ampie

Il cuore del progetto è un piccolo monopolo — essenzialmente una striscia metallica — che è diviso in tre rami. Il primo, chiamato ramo principale, è accordato per comportarsi come un classico radiatore di un quarto d’onda intorno a 2,4 GHz, offrendo una copertura solida della banda Wi‑Fi inferiore. Il secondo, un sotto‑ramo che corre accanto al primo, è regolato per cooperare con il ramo principale a frequenze più alte. Insieme formano percorsi combinati che producono naturalmente risonanze nella regione 5–6 GHz. Il terzo ramo è separato dalla struttura principale da una stretta fessura. Questa fessura si comporta come un minuscolo condensatore integrato, permettendo all’energia di “saltare” oltre a frequenze ancora più alte e smussando la risposta dell’antenna fino a circa 7,1 GHz.

Come il comportamento multimodale amplia l’autostrada

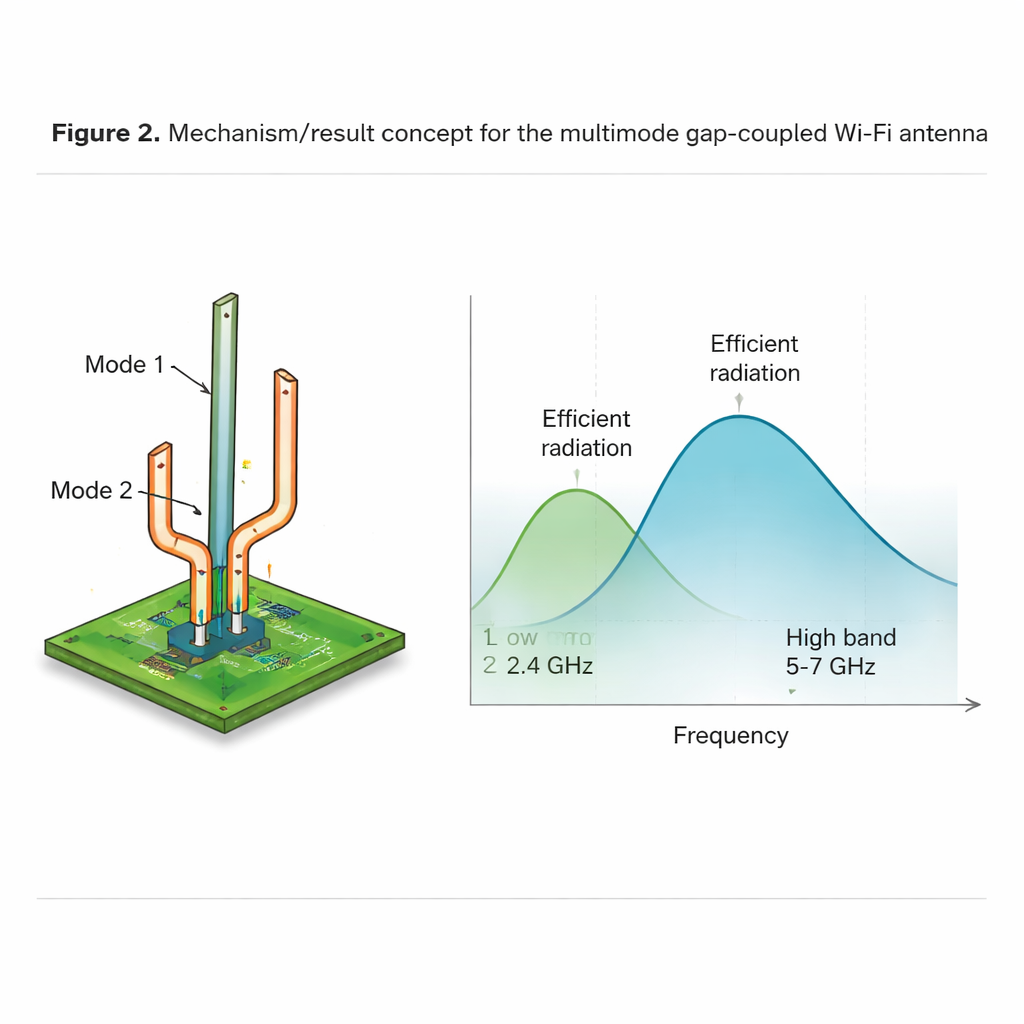

Invece di fare affidamento su una singola risonanza stretta come molte antenne basilari, questo progetto crea deliberatamente diverse modalità di risonanza sovrapposte, ciascuna associata a uno dei rami. I ricercatori analizzano l’antenna sia con schemi circuitali sia con dettagliate simulazioni al computer delle correnti superficiali. Alle basse frequenze, solo il ramo principale porta correnti intense. Quando la frequenza sale nella fascia 5–6 GHz, la corrente si sposta sul sotto‑ramo, creando la prima modalità di banda alta. Sopra circa 6 GHz, il ramo accoppiato a fessura prende il sopravvento, aggiungendo una seconda modalità di banda alta. Poiché queste modalità sono allineate anziché isolate, l’antenna mantiene un buon adattamento su un intervallo molto ampio, trasformando efficacemente una stretta corsia in una strada a più corsie per i segnali Wi‑Fi.

Dalla simulazione alla prestazione reale

Il team ha realizzato un prototipo e ne ha misurato il comportamento in una camera anecoica professionale. L’antenna ha coperto con successo 2,24–2,68 GHz nella banda inferiore e 5,12–7,04 GHz nella banda superiore, abbracciando comodamente tutti i canali attuali di Wi‑Fi 6E e quelli previsti per Wi‑Fi 7. Nonostante l’uso di una scheda FR‑4 dissipativa e di un piano di massa ridotto — condizioni che solitamente penalizzano le prestazioni — l’efficienza totale misurata ha raggiunto circa il 70% a 2,4 GHz e il 67% nell’intervallo 5,15–7,125 GHz. I diagrammi di irradiazione sono rimasti grosso modo omnidirezionali, il che significa che l’antenna non crea “punti caldi” stretti ed è adatta a dispositivi mobili che possono essere impugnati o posizionati in qualsiasi orientamento.

Cosa significa per i dispositivi futuri

Per un non specialista, la conclusione principale è che è possibile costruire un’unica antenna piatta ed economica che gestisca sia le bande Wi‑Fi tradizionali sia quelle nuove senza hardware ingombrante o componenti di accordo complessi. Ordinando e distanziando con cura tre semplici rami metallici, gli autori sfruttano più modalità di risonanza e un accoppiamento a fessura controllato per ottenere una copertura ampia ed efficiente da 2,4 fino a poco oltre i 7 GHz. Questo tipo di antenna compatta e a larga banda può essere integrata in piccoli moduli IoT, notebook, telecamere per veicoli e altri dispositivi wireless, aiutandoli a sfruttare appieno la velocità e la capacità promesse da Wi‑Fi 6E e Wi‑Fi 7.

Citazione: Wi, S., Lee, H., Choi, J. et al. A compact dual-band antenna using a gap-coupled monopole branch for Wi-Fi 6/6E/7 applications. Sci Rep 16, 5331 (2026). https://doi.org/10.1038/s41598-026-35094-4

Parole chiave: Wi‑Fi 7, antenna a doppia banda, monopolo accoppiato a fessura, connettività IoT, wireless a banda larga
