Influenza della non stazionarietà dell’angolo di attrito sulle prestazioni del sistema di scavo ancorato

Perché scavare accanto agli edifici è una questione importante

Le città moderne scavano continuamente fosse profonde per metropolitane, cantine e tunnel di servizi. Questi scavi ancorati devono essere realizzati in sicurezza in quartieri affollati, spesso a pochi metri da edifici esistenti. Se il terreno si muove più del previsto, i muri possono inclinarsi, le strade abbassarsi e le strutture vicine fessurarsi. Questo articolo esplora come un dettaglio sottile — il modo in cui la sabbia diventa più resistente con la profondità — modifichi le nostre previsioni sugli spostamenti del terreno e sulle probabilità di danno durante lo scavo.

Come si trattengono le fosse profonde

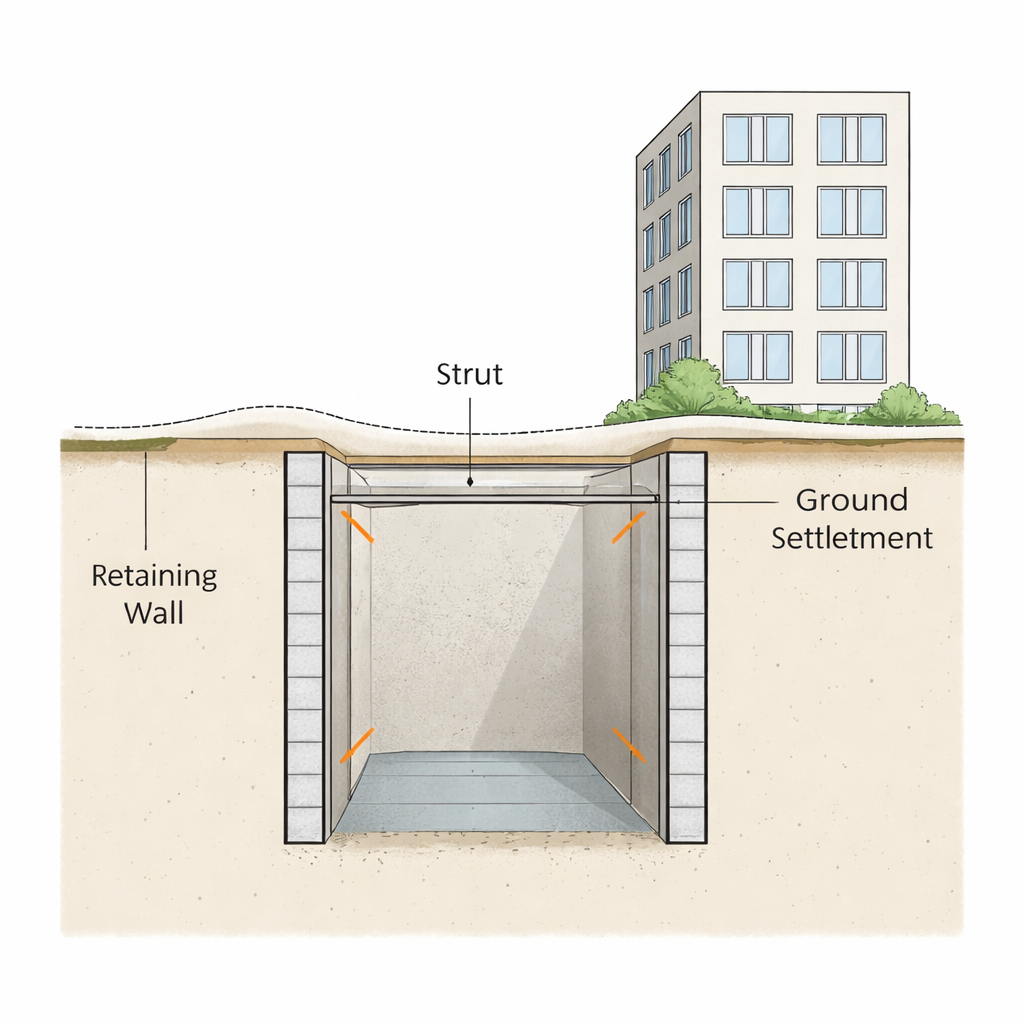

Un tipico scavo ancorato impiega una parete di contenimento rigida interrata e uno o più puntelli orizzontali per trattenere il terreno circostante. I progettisti si preoccupano principalmente di due tipi di comportamento. Il primo riguarda i cedimenti di resistenza, come la flessione della parete di contenimento o il sovraccarico dei puntelli. Il secondo riguarda problemi di esercizio, come l’eccessiva inclinazione della parete o l’assestamento del terreno sufficiente a danneggiare edifici vicini. Nella pratica, autorità come quelle di Shanghai impongono limiti stringenti sul movimento delle pareti e sugli assestamenti del terreno, specialmente attorno a infrastrutture critiche come linee metropolitane e condotte. Rispettare questi limiti richiede previsioni realistiche di come il terreno si deformerà man mano che lo scavo procede.

Il terreno non è mai veramente uniforme

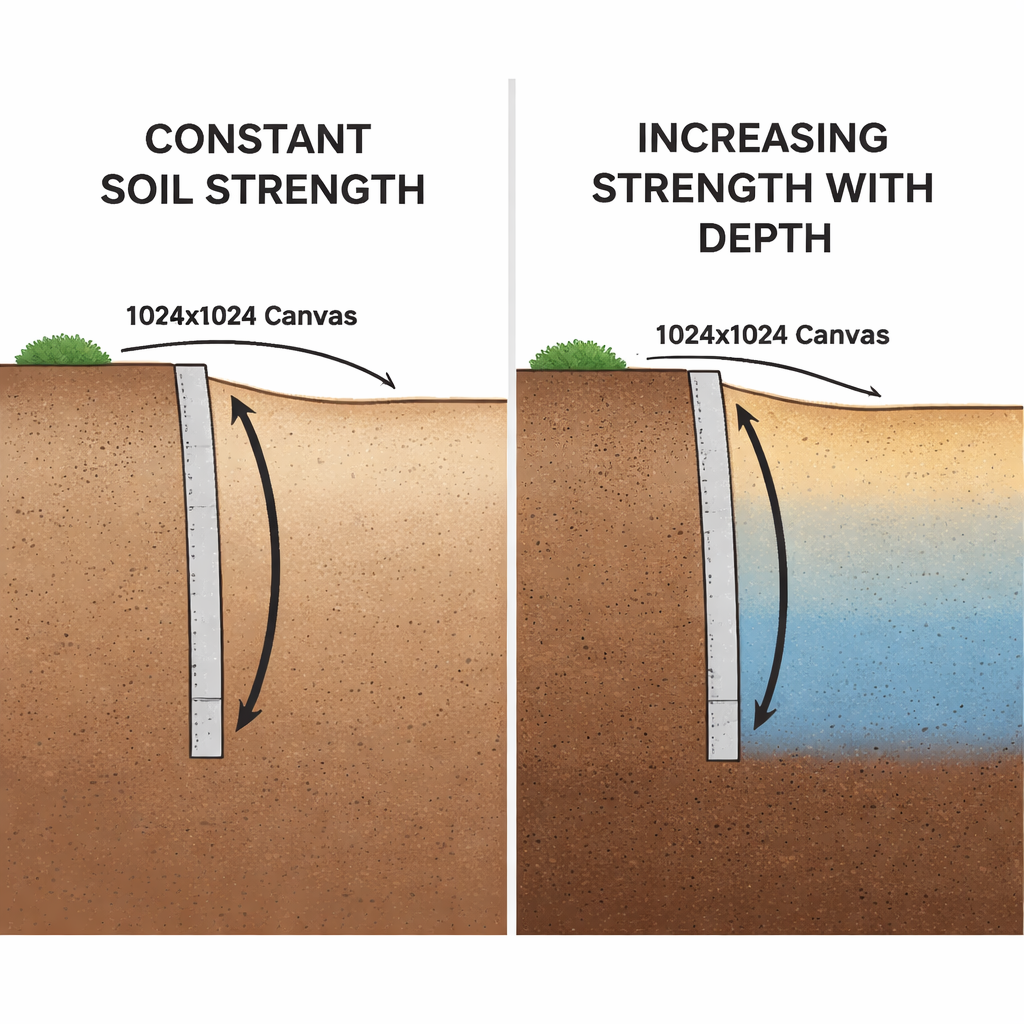

Gli ingegneri sanno che le proprietà del terreno variano da un punto all’altro a causa di come gli strati sono stati depositati e compattati nel tempo. Tradizionalmente, i modelli informatici trattano una proprietà come l’“angolo di attrito” della sabbia — che riflette quanto bene i granuli si incastrano — come variabile casuale ma con lo stesso valore medio a tutte le profondità. Tuttavia, i dati di campo mostrano che la sabbia di solito diventa più resistente con la profondità a causa della maggiore pressione dovuta al peso del materiale soprastante. Gli autori definiscono questa condizione non stazionaria: il valore medio di resistenza tende ad aumentare con la profondità, mentre l’entità della variabilità intorno a quella tendenza rimane simile.

Simulare migliaia di possibili movimenti del terreno

Per valutare quanto influenzi nella pratica questa tendenza con la profondità, i ricercatori hanno modellato un caso reale di scavo ancorato usando software specializzato a differenze finite. Il modello comprendeva uno strato di sabbia, una parete di contenimento profonda e un unico puntello, con la falda e le fasi costruttive rappresentate realisticamente. Hanno alimentato il modello con centinaia di diverse “mappe” della resistenza del terreno, generate al calcolatore per imitare la variabilità naturale. In alcuni set la resistenza media della sabbia è stata assunta costante con la profondità; in altri, il valore medio aumentava linearmente con la profondità, pur consentendo variazioni locali casuali. Per ciascun caso hanno eseguito 600 simulazioni per seguire le risposte chiave: la massima deflessione laterale della parete, il massimo assestamento della superficie e un nuovo indice chiamato inclinazione torsionale della parete dell’edificio, che misura quanto l’assestamento non uniforme faccia torcere una parete edilizia.

Cosa cambia quando il terreno più profondo è più resistente

I risultati mostrano che ignorare l’aumento della resistenza della sabbia con la profondità porta a previsioni sia più pessimistiche sia meno realistiche. Quando l’angolo di attrito medio poteva crescere con la profondità, la parete spingeva meno nel terreno e la superficie si assestava meno. Per esempio, aumentare il gradiente di resistenza ha ridotto la tipica massima deflessione della parete da circa 29 millimetri a circa 18 millimetri, e il massimo assestamento della superficie da circa 22 millimetri fino a valori intorno a 10 millimetri. La profondità alla quale la parete si fletteva di più si è inoltre spostata verso l’alto, perché il terreno più profondo e più resistente tratteneva più saldamente la base della parete. Allo stesso tempo, lo schema complessivo di dove il terreno si assestava di più rimaneva determinato dalla geometria — vicino al bordo più distante dell’edificio adiacente — ma l’entità di quell’assestamento variava significativamente con la tendenza alla resistenza.

Riconsiderare probabilità di rischio e danno

Oltre agli spostamenti medi, il team ha stimato quanto spesso sarebbero stati superati i limiti di tipo normativo. Hanno esaminato le probabilità di guasto per componenti individuali (come la flessione della parete o i limiti di forza del puntello) e per il sistema nel suo insieme, sotto tre livelli di protezione basati sui criteri della metro di Shanghai. Quando il terreno è stato trattato come avente resistenza media costante con la profondità, le probabilità calcolate di superare i movimenti ammissibili risultavano molto più alte rispetto a quando si è usato il profilo realistico di resistenza crescente con la profondità. Per un livello di protezione moderato, la probabilità che una qualsiasi parte del sistema violasse i suoi limiti si è quasi dimezzata una volta inclusa la dipendenza della resistenza dalla profondità. Un risultato chiave è che l’assestamento differenziale, espresso tramite l’inclinazione torsionale della parete dell’edificio, spesso domina il rischio complessivo: un progetto che appare sicuro guardando solo al massimo assestamento può comunque rappresentare un pericolo serio per gli edifici adiacenti.

Cosa significa per le costruzioni urbane

Per un lettore non specialista, la conclusione è che piccole rifiniture nel modo in cui descriviamo il terreno possono cambiare sensibilmente la nostra valutazione della sicurezza degli scavi. Trattare la sabbia come se avesse la stessa resistenza media dall’alto in basso tende a sovrastimare quanto le pareti si inclineranno e quanto il terreno si abbasserà, e può gonfiare il rischio calcolato di danno. Modelli più realistici, in cui il terreno più profondo è mediamente più resistente ma ancora variabile, forniscono stime inferiori e meglio mirate di spostamento e probabilità di guasto. È importante inoltre che gli ingegneri valutino non solo quanto si assesta il terreno complessivamente, ma anche quanto è non uniforme quell’assestamento, perché la torsione delle pareti degli edifici può essere un fattore critico di danno. Queste intuizioni possono portare a progetti per scavi profondi in contesti urbani densi che siano più sicuri ed economici.

Citazione: Rafi, K.M., Ering, P. Influence of non-stationarity in friction angle on the performance of the braced excavation system. Sci Rep 16, 5477 (2026). https://doi.org/10.1038/s41598-026-35051-1

Parole chiave: scavo ancorato, assestamento del terreno, variabilità del terreno, tunneling urbano, rischio di scavo
