Antenna integrata compatta con auto-multiplexing per lo spettro di frequenze 5G sub-6 GHz e millimetro

Perché questa minuscola antenna conta per il tuo prossimo telefono

Le reti di quinta generazione (5G) promettono download più veloci, videochiamate più fluide e la capacità di connettere un numero enorme di dispositivi — dalle auto ai sensori di fabbrica. Per offrire tutto questo, i sistemi wireless devono usare sia le frequenze "basse" del 5G (buone per la copertura) sia le frequenze alte delle onde millimetriche (buone per dati ultra‑veloci). Questo articolo presenta una nuova antenna molto compatta in grado di gestire contemporaneamente molti canali in entrambe le bande, riducendo potenzialmente le dimensioni di future stazioni base e dispositivi connessi e migliorando le prestazioni.

Due tipi di segnali 5G, una piattaforma intelligente

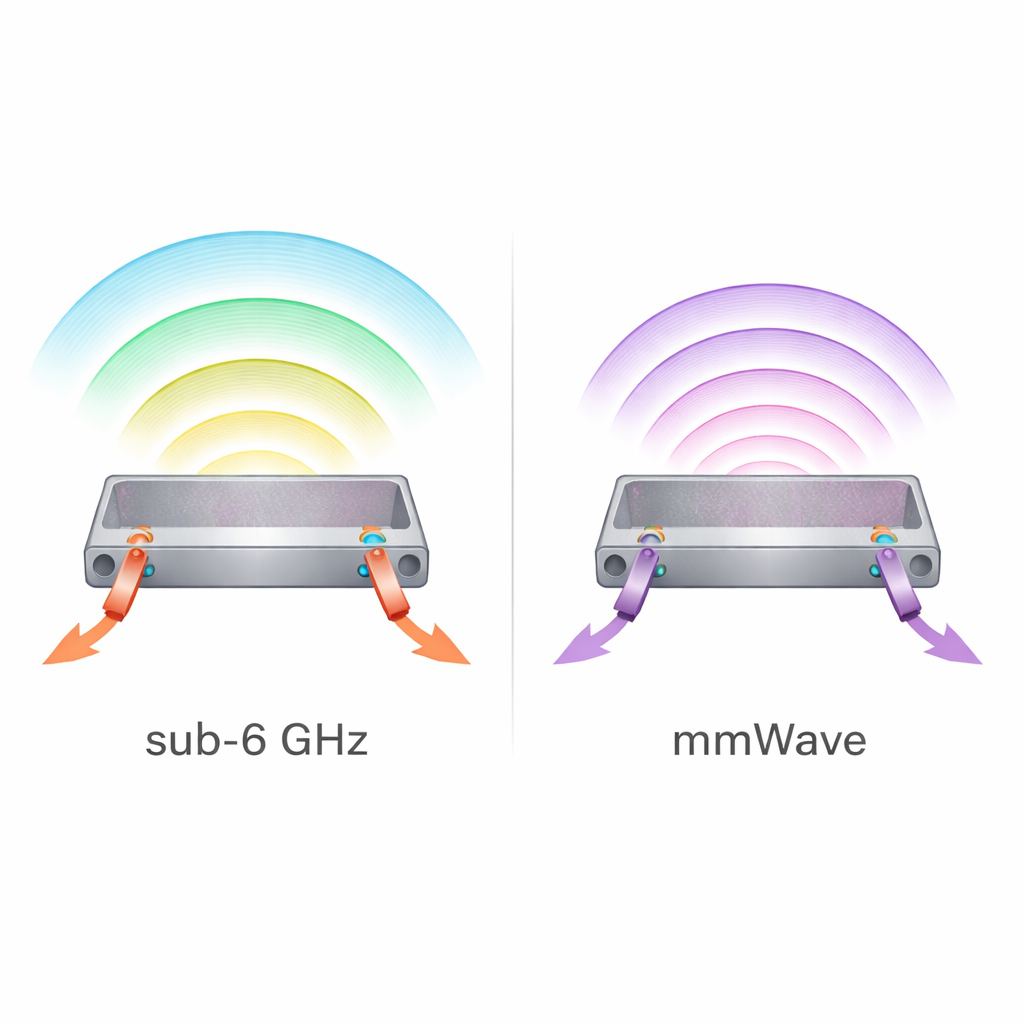

Le reti 5G odierne sono divise in bande sub‑6 GHz (spesso chiamate FR1) e bande a onde millimetriche (FR2). I segnali sub‑6 GHz viaggiano lontano e penetrano abbastanza bene le pareti, rendendoli ideali per la copertura ampia. Le onde millimetriche, al contrario, trasportano molti più dati ma si attenuano rapidamente e sono facilmente bloccate, quindi vengono usate per collegamenti a breve distanza e ad altissima velocità. I progetti di antenna esistenti si concentrano tipicamente su una sola banda o su pochi canali di entrambe, il che comporta più hardware, più spazio e maggiore complessità quando gli operatori vogliono molteplici canali di frequenza separati.

Un compatto “autostrada a 16 corsie” per le onde radio

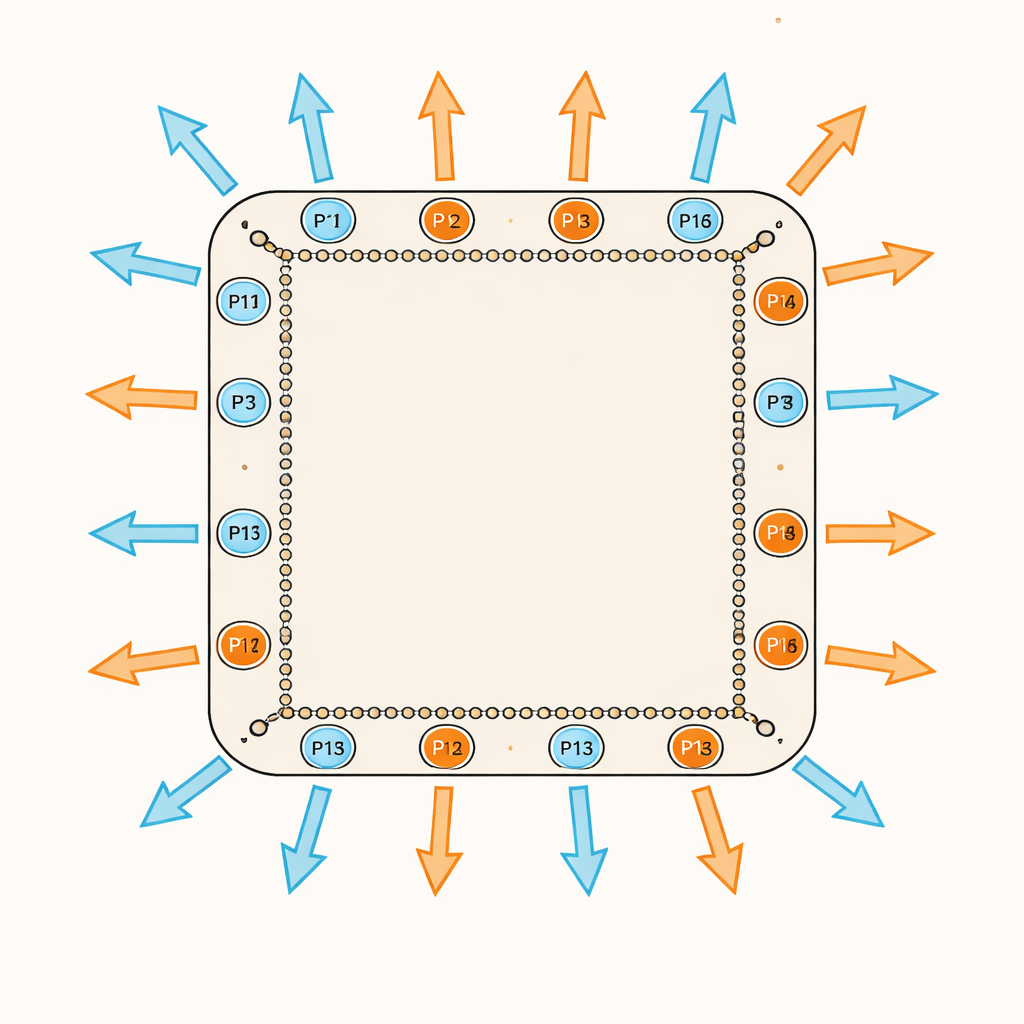

Gli autori propongono un’antenna integrata che funziona come un’autostrada a 16 corsie per le onde radio. Ha 16 porte separate: otto assegnate a diversi canali sub‑6 GHz e otto a diversi canali millimetrici. Ogni porta è sintonizzata sulla propria frequenza, così l’antenna può trasmettere o ricevere su sedici canali distinti senza richiedere ingombrante hardware di multiplexing esterno. Il tutto è realizzato su un’unica scheda circuitale piatta con un ingombro complessivo di circa 0,43 volte il quadrato della lunghezza d’onda alla frequenza operativa più bassa — piuttosto ridotto per ciò che offre.

Come il progetto riesce a contenere così tanti canali

Al centro del progetto c’è una struttura chiamata guida d’onda integrata nel substrato, che confina le onde radio all’interno di una cavità formata da file di fori metallizzati nella scheda. I ricercatori partono da una cavità quadrata e la "affettano" concettualmente in porzioni più piccole per risparmiare spazio mantenendo lo stesso comportamento risonante di base. Introducono inoltre slot sagomati e strutture di alimentazione studiate in modo che alcuni elementi risonino alle frequenze sub‑6 GHz e altri alle frequenze millimetriche. Questi elementi unitari sono intercalati — pezzi per sub‑6 GHz e pezzi per onde millimetriche intrecciati all’interno della stessa area quadrata — in modo che lo spazio disponibile sulla scheda sia usato in modo efficiente mentre i diversi canali non si interferiscono tra loro.

Impedire che i canali si disturbino a vicenda

Perché un progetto così denso funzioni, i segnali su una porta non devono perdere energia verso le altre. Il team affronta questo problema in diversi modi: posizionando gli elementi ad angoli retti l’uno rispetto all’altro, usando diversi pattern di campo interni (o "modi") per porte differenti e mantenendo dove possibile sufficiente spazio fisico. Simulazioni e misure sul prototipo finito mostrano che, nella banda sub‑6 GHz, il couplaggio indesiderato tra porte è soppress o di oltre 40 decibel, e nella banda millimetrica di oltre 20 decibel — livelli considerati molto buoni nell’ingegneria delle antenne. L’antenna fornisce inoltre guadagno utile ed elevata efficienza su tutte le 16 frequenze operative, in buona corrispondenza con le previsioni al calcolatore.

Dall’antenna singola agli array multi‑antenna

I moderni sistemi 5G e i futuri 6G spesso si basano su array MIMO (input multiplo, output multiplo), dove molte antenne lavorano insieme per indirizzare i fasci e servire molti utenti contemporaneamente. Gli autori mostrano che il loro progetto a 16 porte può essere affiancato per ottenere una configurazione più ampia a 64 porte utilizzando quattro cavità identiche. Le porte che condividono lo stesso indice attraverso le quattro cavità operano alla stessa frequenza ma sono fisicamente isolate dalle pareti delle cavità, preservando una buona separazione tra i canali. Questa scalabilità suggerisce che il concetto potrebbe essere usato non solo in stazioni base compatte, ma anche in punti di accesso densi per fabbriche intelligenti, città smart e comunicazioni veicolo‑verso‑tutto.

Cosa significa per gli utenti di tutti i giorni

In termini semplici, questo lavoro dimostra un’antenna piccola ed efficiente che può gestire sedici diversi canali 5G su bande sia a lunga portata sia ultra‑veloci senza che questi canali si intralcino a vicenda. Combinando così tante funzioni in un unico componente compatto, potrebbe aiutare i produttori a costruire radio più piccole, meno costose e più performanti per le reti future. Per gli utenti finali, una simile tecnologia apre la strada a connessioni più affidabili, velocità di trasmissione più elevate e supporto per un maggior numero di dispositivi connessi — da smartphone e sensori domestici a veicoli e robot industriali — all’interno della stessa infrastruttura wireless.

Citazione: Srivastava, G., Kumar, A., Rana, S. et al. Compact integrated self-multiplexing antenna for sub-6 GHz and millimeter wave 5G frequency spectrum. Sci Rep 16, 5457 (2026). https://doi.org/10.1038/s41598-026-35031-5

Parole chiave: antenna 5G, onde millimetriche, sub-6 GHz, MIMO, auto-multiplexing
