Monitoraggio della deformazione InSAR in serie temporali dell'area mineraria di Jinchuan basato sulla tecnologia mini stack

Osservare il terreno che sprofonda dallo spazio

Città moderne, miniere e infrastrutture si sollevano e si abbassano silenziosamente mentre il terreno sottostante si sposta. Nell'area mineraria di Jinchuan in Cina—una delle principali fonti mondiali di nichel e cobalto—anni di escavazione hanno lentamente rimodellato il paesaggio, minacciando tunnel, edifici e strade. Questo studio mostra come gli scienziati possano ora monitorare questi movimenti sottili nel corso di molti anni usando satelliti radar e un modo più efficiente di gestire enormi volumi di dati, offrendo un nuovo strumento per rendere le regioni minerarie e le comunità vicine più sicure.

Perché il terreno intorno alle miniere continua a muoversi

Quando i minerali vengono estratti in profondità, la roccia sovrastante perde il supporto solido. Nel tempo, gli strati rocciosi si afflosciano, si fessurano e talvolta collassano, tirando gradualmente verso il basso la superficie. Nell'area mineraria di Jinchuan, questo problema è aggravato da tipi di roccia deboli, terreni incoerenti e inquinamento da metalli pesanti che ha già danneggiato l'ambiente locale. I metodi tradizionali di monitoraggio—come profili di livellazione, stazioni GPS o rilievi con droni—possono essere molto accurati in punti specifici, ma sono costosi, lenti e difficili da usare in sicurezza su terreni instabili. Inoltre non forniscono facilmente un quadro continuo su decine di chilometri quadrati né permettono di tracciare cambiamenti su molti anni.

Satelliti che misurano i millimetri

L'Interferometria SAR (InSAR) offre una via d'uscita a questi limiti. I satelliti radar come il Sentinel‑1A europeo ripassano ripetutamente la stessa area dall'orbita e, confrontando la fase dei segnali radar tra coppie di immagini, gli scienziati possono rilevare movimenti del terreno a livello di millimetri all'anno. Tuttavia, questo potere ha un costo: dopo un decennio in orbita, Sentinel‑1 ha prodotto archivi vastissimi di immagini e usare tutte queste immagini nelle analisi in serie temporali mette alla prova anche i computer moderni. Quando si combinano centinaia di immagini, piccoli errori e rumore casuale possono accumularsi, specialmente in aree naturali con vegetazione o suoli scoperti, riducendo la nitidezza della mappa finale delle deformazioni.

Ridurre centinaia di immagini a poche

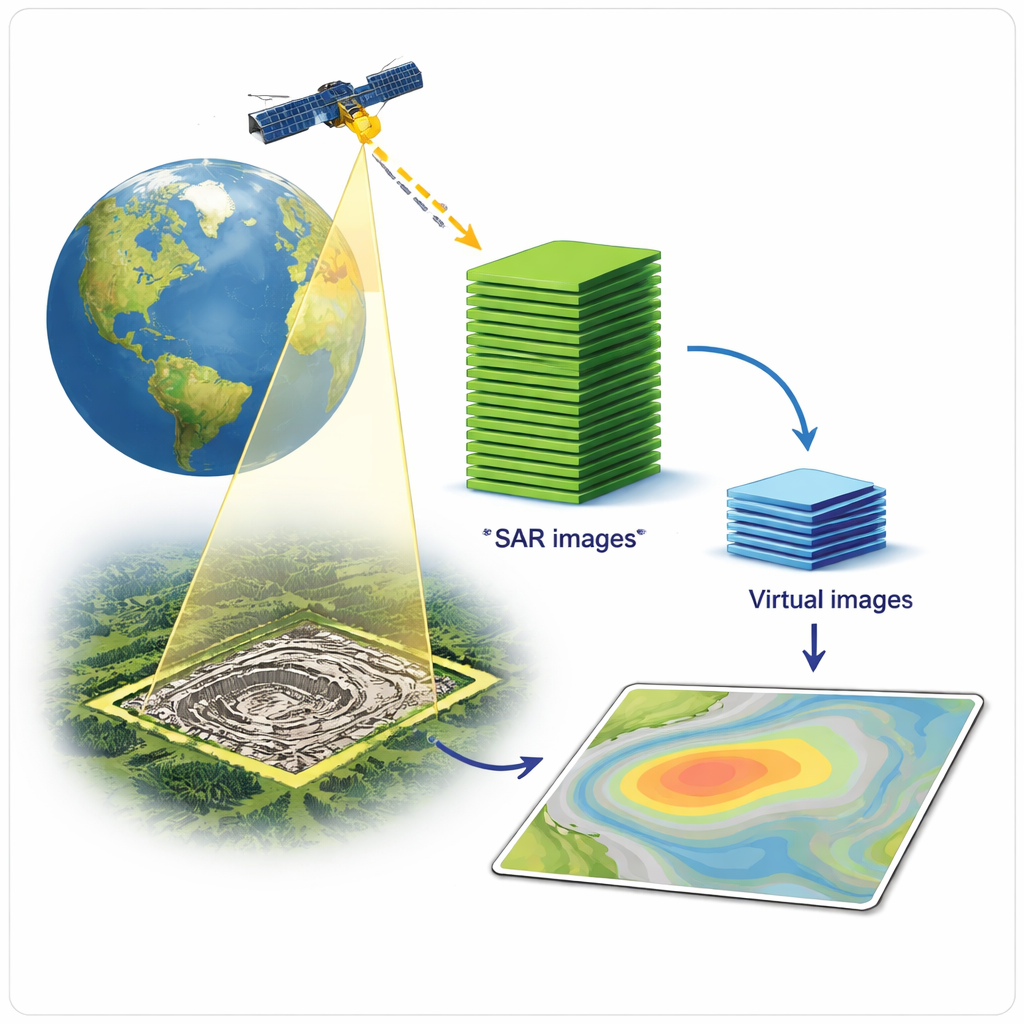

Gli autori hanno affrontato questa sfida prendendo in prestito idee dalla compressione dei dati. Invece di analizzare direttamente tutte le 199 immagini radar dal 2017 al 2024, hanno raggruppato le immagini scattate in tempi ravvicinati e hanno usato strumenti matematici per descrivere quanto ciascuna immagine in un gruppo assomigli alle altre. Da ciò hanno costruito una cosiddetta matrice di covarianza e hanno applicato una decomposizione in autovalori per identificare il modello principale condiviso dalle immagini. Quel modello è stato usato per costruire una singola «immagine virtuale» che conserva il segnale di deformazione significativo scartando una grande quantità di rumore ridondante. Dopo aver fatto ciò per tutti i gruppi, le 199 immagini originali sono state ridotte a sole 22 immagini virtuali—una tecnica che gli autori chiamano elaborazione “mini stack”—pur coprendo l'intero periodo di sette anni.

Visione più nitida di una miniera che sprofonda

Queste 22 immagini virtuali sono state poi inserite in una normale catena di elaborazione InSAR per stimare come il terreno si è spostato nel tempo. Rispetto ai risultati ottenuti coi dati completi e non compressi, l'approccio compresso ha prodotto interferogrammi—immagini radar delle differenze—con pattern più puliti e lisci e meno disturbo casuale. In media, la chiarezza (misurata tramite un indice di coerenza) è migliorata di circa un terzo, mentre una misura dei salti di fase indesiderati è diminuita di quasi un quinto. In modo particolarmente evidente, il numero di punti di monitoraggio affidabili all'interno della zona mineraria è aumentato di oltre 30 volte, rivelando dettagli di subsidenza che prima erano quasi invisibili. Eppure, quando i ricercatori hanno confrontato i tassi di deformazione finali da dati compressi e originali, hanno trovato una corrispondenza eccellente, con una differenza media di soli 0,01 millimetri all'anno. Verifiche rispetto a quattro stazioni GPS al suolo hanno inoltre mostrato che le curve derivate dal satellite seguono da vicino il movimento reale.

Cosa ci dice il terreno

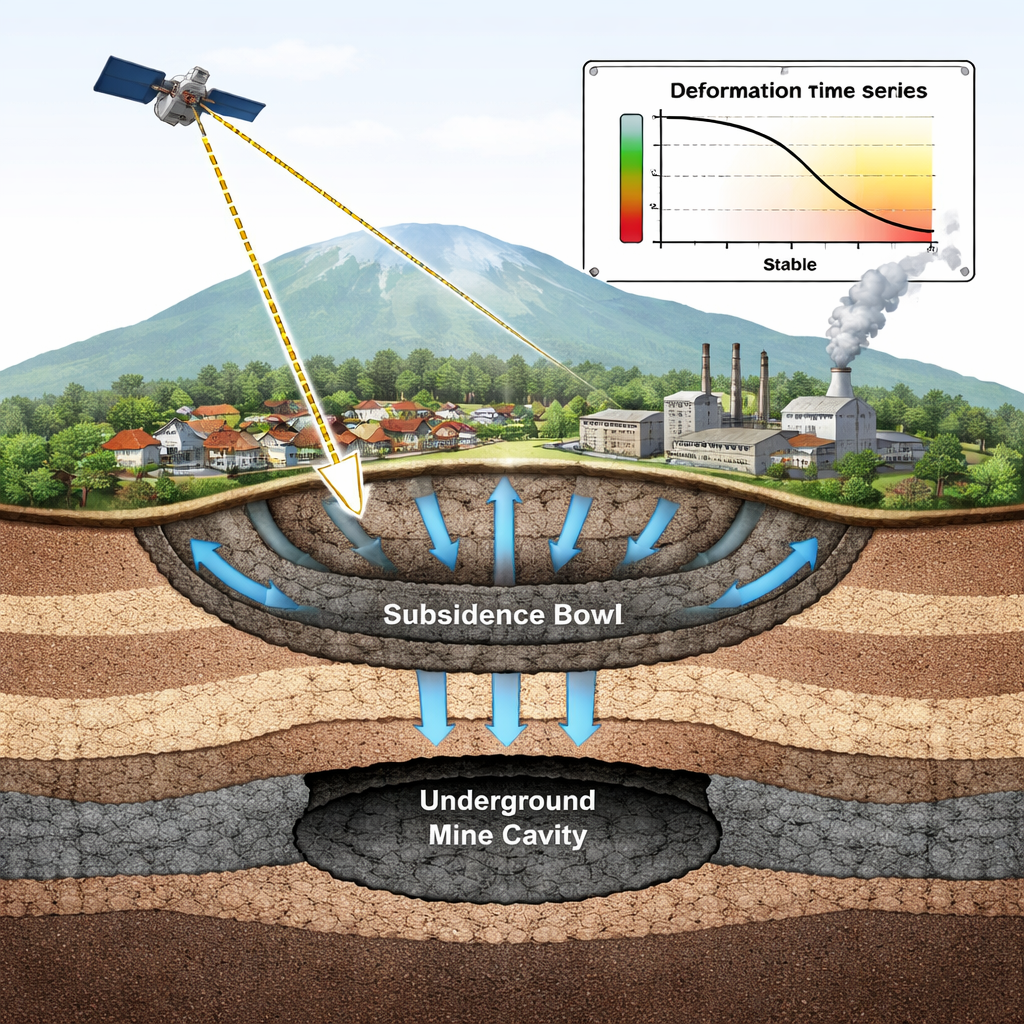

Le mappe migliorate mostrano come parti dell'area mineraria di Jinchuan si siano lentamente abbassate nel corso di diversi anni. Dal 2018 in poi, un pronunciato «imbuto di subsidenza» si è approfondito sopra i principali corpi minerari, estendendosi verso est e ovest e raggiungendo una caduta massima totale di circa 10 centimetri nel 2024. Punti situati nelle montagne circostanti e nei quartieri residenziali sono rimasti quasi stabili, mentre quelli più vicini alla miniera e alle strutture industriali hanno mostrato un movimento verso il basso in aumento costante. Fotografie di campo che mostrano tunnel fessurati e supporti sotterranei deformati confermano che i pattern osservati dal radar rispecchiano danni strutturali reali e seri sottoterra.

Un nuovo strumento per miniere più sicure nel lungo periodo

Per i non specialisti, il messaggio è semplice: comprimendo lunghi archivi di immagini radar in un set molto più piccolo e pulito di immagini virtuali, gli scienziati possono monitorare in modo più efficiente e accurato l'affondamento del suolo su lunghi periodi. Nella miniera di Jinchuan, questo approccio mini stack riduce drasticamente le esigenze computazionali pur preservando—anzi migliorando—la capacità di individuare zone di subsidenza pericolose prima che causino disastri. La stessa strategia può essere estesa ad altre aree minerarie, città e corridoi infrastrutturali nel mondo, trasformando il flusso costante di dati radar satellitari in un sistema pratico di allerta precoce per cambiamenti lenti ma pericolosi della superficie terrestre.

Citazione: Guo, J., Zhang, G., Song, Y. et al. Times series InSAR deformation monitoring of Jinchuan mining area based on mini stack technology. Sci Rep 16, 5327 (2026). https://doi.org/10.1038/s41598-026-35018-2

Parole chiave: cedimento del suolo, monitoraggio satellitare radar, deformazione da attività minerarie, InSAR in serie temporali, telerilevamento dei rischi
